手电动切换机构

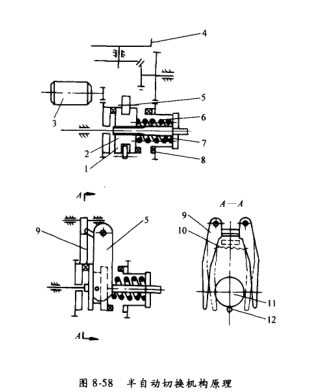

阀门电动装置手电动切换以半自动为主。即在电动装置由电动操作改变为手动操作时要辅以人工操作进行切换；而由手动操作改为电动操作则是自动进行的手电动切换分高速档切换和低速档切换两种。前者切换机构设置在转速比较高的蜗杆轴上，手动速比大，但手柄的切换力比较小，如图858所示。后者切换机构设置在转速比较低的输出轴上，一般手动输出速比为1:1，但切换力比较大，用在需要迅速以手动启闭阀门的情况，如图8-59所示。为了降低切换力，有的低速档切换的电动装置，采用非自锁蜗杆降低切换力，克服低速档切换的缺点。

一中间离合器2一电动半离合器3一电动机

4一手轮5一拨又6一弹簧7一花键轴

8一手动半离合器9一脱扣器10—拉簧

11-轴12一脱扣销

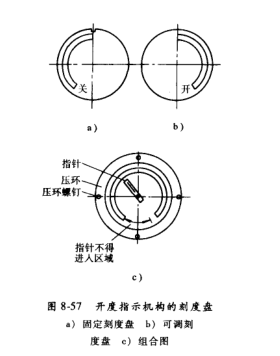

电动装置的开度指示机构分装置本体上的现场开度指示和遥控时电气控制箱面板上的开度指示。开度指示由指针、刻度盘组成，如图857所示。但阀门电动装置上开度指示的特点是：

1)电气控制箱上的开度指示通常是用安装在装置本身上的绕线电位器的电阻值的变化控制指针显示出来的。

2)开度指示刻度盘上“开”、“关”的界限线必须是可以调节的，以便该电动装置适应不同口径阀门的需要。为此有多种不同的开度界限调整机构。现场开度指示、遥控开度指示必须调整到与阀门的实际开度一致。
