通过压力传递,使主阀随着很小尺寸的导向阀的变化而进行调节。水力电动控制阀分为两种:常闭型与常开型。什么是常闭型,是指通电开,断电关闭。通电时水能通过主阀实现供水,断电后主阀关闭,阀前的水将不能通过主阀。什么是常开型,常开型与常闭型正好相反,断电开,通电关。实际应该中使用常闭型的较多。

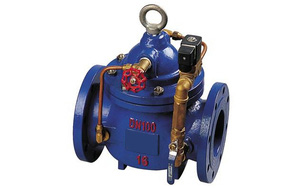

名称:600X电动控制阀
可在线通过咨询了解详情

通过以下按钮进入下一步

600X电动控制阀概述:

600X电动控制阀由主阀、电磁导阀、针阀、球阀、微形过滤器和压力表组成水力控制接管系统。通过电磁导阀可以实现对阀门开启和关闭的遥控。加装附加装置后,可控制开启和关闭的速度。电控水力控制阀利用导阀控制阀门的开启和关闭,节省能源。可代替其它阀门大型电动装置。电控水力控制阀产品用于高层建筑、生活区等供水管网系统及城市供水工程。600X电动控制阀是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制,控制反应准确快速,根据电信号遥控开启和关闭管路系统,实现远程操作。600X电动控制阀可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调,平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便.电磁阀可选用交流电220V,或直流电24V,可根据场合选用常开或常闭型均可。

600X电动控制阀原理:

通过压力传递,使主阀随着很小尺寸的导向阀的变化而进行调节。水力电动控制阀分为两种:常闭型与常开型。什么是常闭型,是指通电开,断电关闭。通电时水能通过主阀实现供水,断电后主阀关闭,阀前的水将不能通过主阀。什么是常开型,常开型与常闭型正好相反,断电开,通电关。实际应该中使用常闭型的较多。

水力控制阀特点:

水力控制阀都是由一个主阀及其附设的导管、导阀、针阀、球阀和压力表等组成。根据使用目的、功能及场所的不同可演变成遥控浮球阀、减压阀、快闭止回阀、流量控制阀、泄压持压阀、水力电动控制阀、水泵控制止回阀等。水力控制阀前要安装过滤器,并应便于排污的要求。本类阀门在管道中一般水平安装的性能高于垂直安装,其综合特点如下。

①水力控制阀无须外界驱动力(电动装置、液压站、蜗轮装置等),靠系统介质自身压力来控制;

②水力控制阀的启闭依靠阀前阀后存在的一定压力差,因此相对于一般阀门,水力控制阀有相对较大的水头损失;

③由于结构的原因,水力控制阀需要更大的预留操作空间,这对管道安装时提出了要求;

④水力控制阀的介质温度一般不宜过高和过低,建议在0~90℃范围内,因为温度差异过大会引起热胀冷缩,造成配管破裂泄漏等问题,如果温度低于0℃,需要考虑对阀门进行保温

(4)压力

水力控制阀开启小压力:双腔系列为0.02MPa;单腔系列为0.05MPa

600X电动控制阀工作过程:

下游需要供水时,电磁阀开启,作用于主阀薄膜片上的压力降低随之主阀开启.
当下游需停止供水时,电磁阀关闭,上游压力作用于主阀的薄膜上,使主阀关闭.
广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

技术参数:

公称压(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

高进口压力(MPa)

出口可调压力(MPa)

适用介质

介质温度(℃)

1.0

1.5

1.1

1.0

0.09-0.8

0-80

1.6

2.4

1.76

1.6

0.10-1.2

2.5

3.75

2.75

2.5

0.15-1.6



零部件材料:

零件名称

零件材料

阀体 阀盖

WCB

阀座 阀盘

铜合金

密封圈 O型圈

丁腈橡胶

阀杆

2Cr13

弹簧

50CrVA

针型阀

铜合金

球阀

铜合金

电磁导阀

不锈钢

微型过滤器

不锈钢

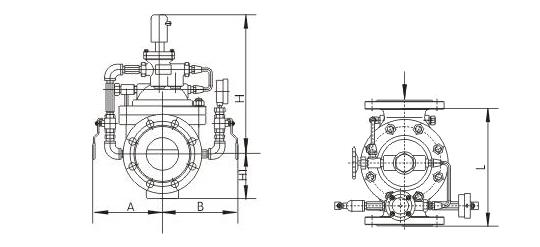

主要连接尺寸(PN 1.0-2.5MPa):

公称通径DN

L

H

H1

A

B

50

250

335

90

170

170

65

280

345

98

180

180

80

310

355

110

190

190

100

350

365

120

200

200

125

400

445

145

215

215

150

450

460

155

230

230

200

550

505

190

255

255

250

650

550

250

295

295

300

800

710

290

325

325

350

900

725

330

380

380

400

1000

760

360

415

415

450

1000

810

445

435

435

500

1100

865

495

460

460

600

1100

935

550

520

520

700

1450

1000

605

570

570

800

1560

1100

730

620

620

900

1800

1205

800

670

670

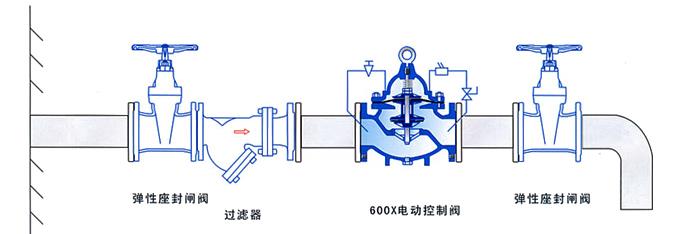

600X电动控制阀结构安装图:
