①气动薄膜、活塞调节蝶阀ZMAW、ZSCW.产品名称 ②气动薄膜、活塞调节蝶阀ZMAW、ZSCW.型号 ③气动薄膜、活塞调节蝶阀ZMAW、ZSCW.规格口径 ④气动薄膜、活塞调节蝶阀ZMAW、ZSCW.公称压力 ⑤气动薄膜、活塞调节蝶阀ZMAW、ZSCW.阀体材质 ⑥气动薄膜、活塞调节蝶阀ZMAW、ZSCW.连接方式 ⑦气动薄膜、活塞调节蝶阀ZMAW、ZSCW.传动方式 ⑧气动薄膜、活塞调节蝶阀ZMAW、ZSCW.使用温度 ⑨气动薄膜、活塞调节蝶阀ZMAW、ZSCW.是否带附件以便我们的为您正确选型。若已经由设计单位选定我公司的型号,请按产品型号直接向我司销售部订购。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,当使用的场合重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
产品工作原理和用途:

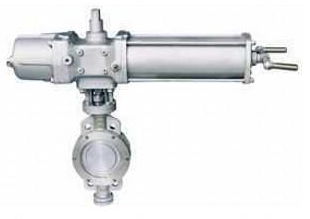

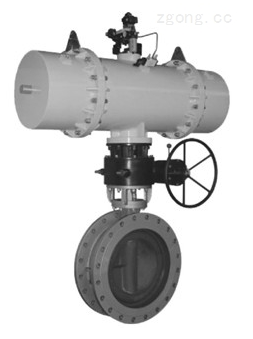

ZSRW/ZSCW气动活塞调节蝶阀输入控制信号(4-20mADC或1-5VDC)气源即可控制运转,结构简单紧凑,加工方便,易制成大口径,具有自清洗作用,阻力系数小,流通能力大。适用于悬浮颗粒的流体及浓、浊浆状流体的调节。干净介质,可选用阀板加软密封(橡胶圈、四氟圈)来减少泄漏(可达0.01%),高温高压工况可选用三偏心硬密封阀体。
气动活塞调节蝶阀适用场合:
由于蝶阀阀板的运动带有擦拭性,故大多数蝶阀可用于带悬浮固体颗粒的介质,依据密封件的强度也可用于粉状和颗粒状的介质。
蝶阀的结构长度和总体高度较小,开启和关闭速度快,在完全开启时,具有较小的流体阻力,当开启到大约15°至70°之间时,又能进行灵敏的流量控制,蝶阀的结构原理较适合于制作大口径阀门。在下列工况条件下,选用蝶阀:
①要求节流、调节控制流量;
②泥浆介质及含固体颗粒介质;
③要求阀门结构长度短的场合;
④要求启闭速度快的场合;
⑤压差较小的场合。
在双位调节、缩口的通道、低噪声、有气穴和气化现象,向大气少量渗漏,有磨蚀性介质时,可以选用蝶阀。在特殊工况条件下节流调节或要求密封严格,或磨损严重、低温(深冷)等工况条件下使用蝶阀时,需使用特殊设计金属密封带调节装置的三偏心或双偏心的 蝶阀。
根据客户需求,我们还可以生产凸耳对夹连接/对焊连接三偏心多层次金属硬密封蝶阀、双偏心弹性金属密封蝶阀、双偏心四氟密封蝶阀、通风蝶阀、伸缩器、配套法兰等。
蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为软密封蝶阀和硬密封蝶阀两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。
在安装时,阀瓣要停在关闭的位置上。开启位置应按蝶板的旋转角度来确定。带有旁通阀的蝶阀,开启前应先打开旁通阀。
气动活塞调节蝶阀产品特点
蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
蝶板的流线形设计,使流体阻力损失小,可谓是一种节能型产品。
阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
气动活塞调节蝶阀主要技术参数:
公称通径DN(mm) | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
额定流量系数Kv | 100 | 200 | 405 | 620 | 1150 | 2030 | 3150 | 4550 | 6200 | 8100 | 10260 | 13500 | 19800 | 27000 | 35700 | 44600 | 55080 |
流量特性 | 近似等百分比 | ||||||||||||||||
公称压力PN(Map) | 0.1、 0.25、 0.6、 1.0 | ||||||||||||||||
工作温度(℃) | 常温-20~250、 中温-40~450、 高温:450~560 | ||||||||||||||||
信号范围(Kpa) | 20~100 | ||||||||||||||||
执行机构有效面积cm2 | 280 | 400 | 630 | 1000 | 484(ZSCW型) | ||||||||||||
气源压力(Map) | 0.14 | 0.5 | |||||||||||||||
阀板转角(度) | 0~70 | ||||||||||||||||
泄漏量等级 | Ⅱ级、Ⅵ级 | ||||||||||||||||
允许压差(Map) | 0.22 | 0.086 | 0.045 | 0.054 | 0.031 | 0.013 | 0.017 | 0.0098 | 0.0062 | 0.010 | 0.0071 | 0.0052 | 0.019 | 0.012 | 0.008 | 0.006 | 0.004 |
固有可调比 | 20:1 |
气动活塞调节蝶阀执行机构参数:
型 号 | 活塞直径 mm | 有效面积 cm2 | 行程 mm | 操作压力 KPa | 输出力 N |
ZSC-45 | 250 | 484 | 60 | 500 | 21800 |
气动活塞调节蝶阀产品主要零件材料:
阀 体 | HT200、ZG230—450、ZG1Cr18Ni9Ti |
阀 板 | 碳钢、1Cr18Ni9Ti |
长 轴 | 1Cr18Ni9Ti |
阀 座 | 碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯 |
内轴承 | 青铜、不锈钢堆焊司钛合金 |
填 料 | 聚四氟乙烯、柔性石墨 |
阀 盖 | 碳钢 |
活塞 | 铬不锈钢+丁腈橡胶 |
