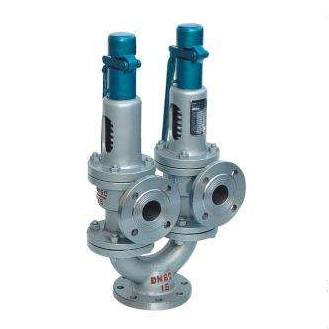

A38Y弹簧式双联安全阀适用于工作温度≤350℃的空气、蒸汽、水等介质的设备和管路上,作为超压保护装置。双联弹簧式安全阀是在一个Y型接头上装上两个同样规格的A47H、A48Y型安全阀组成,双联弹簧式安全阀公称通径是指Y型接头进口通径。当设备和管路内压力超过允许值时,阀门自动开启,继而全量排放,当压力降低到规定值时,阀门自动关闭,保证设备和管路的安全运行。
安全阀是启闭件受外力作用下处于常闭状态,当设备或管道内的介质压力升高超过规定值时,通过向系统外排放介质来防止介质压力超过规定数值的阀门。安全阀主要用于锅炉、压力容器和管道上,控制压力不超过规定值。安全阀按结构划分主要有三大类:弹簧式、杠杆式、脉冲式。
①封闭式安全阀的阀盖是封闭的,利于防止灰尘和杂物侵入,防止有毒和易燃介质溢出;开放式安全阀由于阀盖敞开,利于降低弹簧腔室的温度,主要用于蒸汽介质管道及容器;带散热器安全阀主要适用于介质温度超过350℃的工况。
②带扳手弹簧式安全阀当介质压力达到开启压力的75%以上时,能利用扳手作手动开启。
③全启式安全阀开启高度≥1/4流道直径,排放量大,微启式安全阀开启高度为1/20-1/40流道直径。
安全阀的选型原则:
①蒸汽锅炉安全阀,一般选用敞开全启式弹簧安全阀0490系列;
②液体介质用安全阀,一般选用微启式弹簧安全阀0485系列;
③空气或其他气体介质用安全阀,一般选用封闭全启式弹簧安全阀;
④液化石油气汽车槽车或液化石油气铁路罐车用安全阀,一般选用全启式内装安全阀;
⑤采油井出口用安全阀,一般选用先导式安全阀;
⑥蒸汽发电设备的高压旁路安全阀,一般选用具有安全和控制双重功能的先导式安全阀;
⑦若要求对安全阀做定期开启试验时,应选用带提升扳手的安全阀。当介质压力达到开启压力的75%以上时,可利用提升扳手将阀瓣从阀座上略为提起,以检查安全阀开启的灵活性;
⑧若介质温度较高时,为了降低弹簧腔室的温度,一般当封闭式安全阀使用温度超过300℃及敞开式安全阀使用温度超过350℃时,应选用带散热器的安全阀;
⑨若安全阀出口背压是变动的,其变化量超过开启压力的10%时,应选用波纹管安全阀;
⑩若介质具有腐蚀性时,应选用波纹管安全阀,防止重要零件因受介质腐蚀而失效。
A38Y弹簧式双联安全阀参数:
公称通径:DN50-DN150
公称压力:1.6Mpa-32Mpa
适用温度:-30℃-300℃
适用介质:石油、天然气、水等介质
阀体材质:铸钢、碳钢、不锈钢
连接方式:法兰连接
安全阀整定压力分级表:
A38Y弹簧式双联安全阀特性:
当设备和管路内压力超过允许值时,阀门自动开启,继而全量排放,当压力降低到规定值时,阀门自动关闭,保证设备和管路的安全运行。
A38Y双联弹簧式安全阀零部件材料
NO. | 零件名称 | A37H型材料 | A43H型材料 | A38Y型材料 |
1 | 阀体 | WCB | ZG1Cr18Ni8Ti,304 | CF8M |
2 | 阀座 | 2Cr13 | 1Cr18Ni8Ti | 316 |
3 | 调节圈 | 2Cr13 | 1Cr18Ni8Ti | 0Cr18Ni12Mo2Ti |
4 | 阀瓣 | 2Cr13 | 1Cr18Ni8Ti | 316 |
5 | 反冲盘 | 2Cr13 | 1Cr18Ni8Ti | 316 |
6 | 波纹管 | 304 | 304 | 316 |
7 | 导向套 | 2Cr13 | 1Cr18Ni8Ti | 0Cr18Ni12Mo2Ti |
8 | 阀盖 | ZG230-450 | ZG230-450 | ZG230-450 |
9 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
A38Y双联弹簧式安全阀连接尺寸
型号 | A37H、A43H、A38Y、尺寸(mm) | ||||||
DN | L | L1 | B | DN' | do | H | |
16C | 50 | 115 | 225 | 165 | 32 | 2×25 | 310 |
80 | 140 | 310 | 205 | 65 | 2×50 | 415 | |
100 | 160 | 355 | 255 | 80 | 2×65 | 420 | |
125 | 170 | 400 | 275 | 100 | 2×80 | 540 | |
150 | 190 | 440 | 300 | 125 | 2×100 | 625 | |
16C | 50 | 198 | 225 | 165 | 40 | 2×20 | 310 |
80 | 230 | 285 | 190 | 65 | 2×32 | 335 | |
100 | 275 | 350 | 230 | 80 | 2×40 | 420 | |
150 | 343 | 400 | 275 | 125 | 2×65 | 555 | |
16C | 50 | 115 | 225 | 165 | 32 | 2×25 | 310 |
80 | 135 | 285 | 190 | 50 | 2×40 | 380 | |
100 | 160 | 355 | 255 | 80 | 2×65 | 420 | |
125 | 170 | 400 | 275 | 100 | 2×80 | 540 | |
150 | 190 | 440 | 300 | 125 | 2×100 | 625 |
A38Y双联弹簧式安全阀系列产品尺寸图
A38Y双联弹簧式安全阀系列尺寸图
产品订货须知:
㈠双联弹簧式安全阀产品名称与型号㈡双联弹簧式安全阀公称压力㈢双联弹簧式安全阀公称通径㈣双联弹簧式安全阀连接法兰标准㈤双联弹簧式安全阀阀体材质㈥双联弹簧式安全阀额定流量系数㈦双联弹簧式安全阀工作介质㈧双联弹簧式安全阀介质温度㈨双联弹簧式安全阀是否带附件以便为您正确选型.
