石油液化气截止阀适用于液化气,气体,蒸汽,氨气管道或设备。结构注意防火要求。填料采用聚四氟乙烯,密封可靠,绝对泄漏。密封材料采用PTFE或尼龙阀体材料制成,密封性能好,密封可靠。适用于氨,液化石油气管道系统,作为启闭装置,也适用于温度≤80℃的其他管道。壳体材料通常选用奥氏体不锈钢或铜合金,导电性好、不易发生静电起火。密封副材料为聚四氟乙烯对阀体本体材料,密封性能好,气体检验泄漏量为零。密封阀对配合结构采用球面型,密封自动补偿,达到双重保险效果,密封性能稳定,无粘着磨损,有效解决了密封性能差,易漏用于管道的普通阀门。

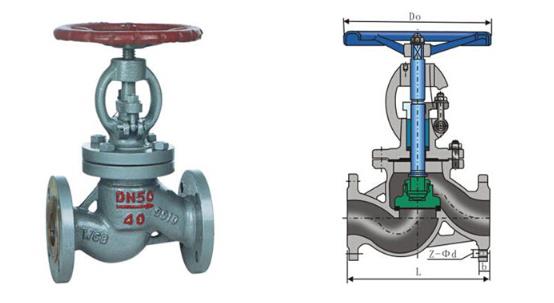

名称:石油液化气截止阀
可在线通过咨询了解详情

通过以下按钮进入下一步

石油液化气截止阀简介:

石油液化气截止阀专为石油液化气的管路或装置设计。结构上注意了防火要求。填料采用聚四氟乙烯,密封可靠、无外漏。密封副材料选用聚四氟乙烯或尼龙对阀体本体材料,密封可靠。适用于液化石油气管路系统,作为启闭装置。也适用于温度不高于80℃的其他管路作切断阀使用。氧气管路用截止阀严格按氧气管路的要求进行设计,填料函外部严格密封,防止外界污物进入填料函内。阀体两端法兰有接地装置,在管路上安装完毕后,应接地,严防静电起火。壳体材料通常选用奥氏体不锈钢或铜合金,导电性好、不易发生静电起火。密封副材料为聚四氟乙烯对阀体本体材料,密封性能好,气体检验泄漏量为零。组装前的零部件和组装试验完成后的整机必须经脱脂处理,以防止引起静电起火。主要适用于冶金系统的氧气管路,在其他行业的氧气管路也适用。

JY41F液化气截止阀概述:

JY41F液化气截止阀适用于液化气,气体,蒸汽,氨气管道或设备。结构注意防火要求。填料采用聚四氟乙烯,密封可靠,绝对泄漏。密封材料采用PTFE或尼龙阀体材料制成,密封性能好,密封可靠。适用于氨,液化石油气管道系统,作为启闭装置,也适用于温度≤80℃的其他管道。

JY41F液化气截止阀特点:

1,对于普通阀门的耐腐蚀性能差,容易刺穿外壳的缺点,根据介质的具体特点,在阀体材料选用耐氨腐蚀钢(碳钢耐蚀合金元素添加),可耐氨,液氨腐蚀,低温可达到-40°C,确保使用条件达到最大。

2,密封阀对配合结构采用球面型,密封自动补偿,达到双重保险效果,密封性能稳定,无粘着磨损,有效解决了密封性能差,易漏用于化工管道的普通阀门。

3,产品法兰采用槽式密封结构,即使在管道压力波动的情况下,也能保证法兰密封绝对可靠。

4,在密封装置上采用多级PTFE密封材料,组合密封,确保阀门在填料函使用寿命中无介质泄漏,消除了普通阀门填料箱密封性差,介质为 容易泄漏,甚至可能造成事故。

J41N液化气截止阀结构原理:

1、J41N液化气截止阀系列产品,是针对燃气介质输送的特殊要求,并结合国内阀门应用的实际情况,采用新颖的密封形式和可靠的密封结构设计而成。

2、J41N液化气截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点,成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题,特别适用于化工行业氨气、燃气管道的传送,并满足长期可靠使用的要求。其密封性、可维修性、安全性等。

J41N液化气截止阀主要设计标准:

设计、制造

GB/T12235-89

法兰连接

JB/T79-94、GB9113-2000

公称通径

DN15~DN300mm

结构长度

GB12221-89

公称压力

PN1.6、2.5、4.0MP

J41N液化气截止阀主要零件材料:

阀体、阀盖

阀杆、阀瓣

密封面

填料

WCB

不锈钢

不锈钢和尼龙

聚四氟乙烯、丁晴橡胶

J41N液化气截止阀主要性能参数:

公称压力

壳体试验

密封试验

上密封试验

适用介质

适宜温度

JIS-10K

1.6

2.4

1.76

1.76

液化气、
天然气等

-40~+80℃

2.5

3.75

2.75

2.75

JIS-20K

4.0

6.0

4.4

4.4

J41N液化气截止阀尺寸表:

公称通径

DN(mm)

J41N-25型主要连接尺寸和外形尺寸(mm)

L

D

D1

D2

b

f

Z-фd

H

H1

Do

15

130

95

65

45

16

2

4-14

252

194

120

20

150

105

75

55

16

2

4-14

270

200

120

25

160

115

85

65

16

2

4-14

310

235

140

32

180

135

100

78

18

2

4-18

322

260

160

40

200

145

110

85

18

3

4-18

360

345

180

50

230

160

125

100

20

3

4-18

405

370

200

65

290

180

145

120

22

3

8-18

435

420

240

80

310

195

160

135

22

3

8-18

475

455

280

100

350

230

190

160

24

3

8-23

525

495

320

J41N液化气截止阀结构图:
