气动V型夹套保温阀是一种直角回转结构的控制阀,其由活塞式双作用或单作用(弹簧复位式)气动执行器和V型阀结构组成,它与电气阀门定位器配套使用,可实现比例调节;与电磁阀及控制箱配套使用,可实现二位切断控制。保温球阀流体阻力小,其阻力系数与同长度的管段相等。结构简单、体积小、重量轻。紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用,操作方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

名称:ZSS-HVT气动V型夹套保温阀
可在线通过咨询了解详情

通过以下按钮进入下一步

ZSS-HVT气动V型夹套保温阀是一种直角回转结构的控制阀,其由活塞式双作用或单作用(弹簧复位式)气动执行器和V型阀结构组成,它与电气阀门定位器配套使用,可实现比例调节;与电磁阀及控制箱配套使用,可实现二位切断控制。V型球阀阀芯设计成带有V型缺口,具有准确的流量特性和控制功能,适用于气体、液体、固态颗粒状等介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的工况场合的自动化控制系统。

气动V型保温球阀产品优点

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。球旋转90度时,在进、出口处应全部呈现球面,从而截断流动。

保温球阀是一种比较新型的球阀类别,它有着自身结构所独有的一些优越性,如开关无摩擦,密封不易磨损,启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构,可实现对介质的调节和严密切断。广泛适用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市给排水等要求严格切断的工况。

产品标准:

A.公称压力:PN1.6、2.5Mpa、ANSI150

B.公称通径:DN20~300mm

C.工作温度:硬密封:-40~300℃ 软密封:-40~180℃

D.流量特性:近似等百分比。

E.气源压力:0.5~0.7Mpa

F.阀座形式:不锈钢可动硬密封、PTFE软密封。

G.气动执行器:ZXQ系列单活塞执行器

H.主要材质:阀体 (1)WCB (2)304 (3)316 (4)316L

I.阀芯 (1)304 (2)316 (3)316L

J.可选附件:

(1)电气阀门定位器:A.其他品牌 B.国产

(2)电磁阀、回讯器

(3)连接法兰、螺栓:A.A3钢 B.不锈钢

气动V型保温球阀产品性能规范

公称压力PN(MPa)

试验压力

适用介质

适用温度

壳体试验

密封试验

1.6

2.4

1.76

水、泊、气及高粘度、含纤维、固体颗粒等介质

-28℃~550℃

2.4

3.75

5.75

4.0

6.0

4.4

适用规范

连接法兰

JB79-59    GB20592-97    ANSI B16.5

试验和检验

JB/T9092-99 API 598

主要零件材质表

零件名称

材质

阀体、阀盖

WCB

CF8

密封面

2Cr13+氮气

304+氮气

球体

2Cr13+铬硬铬

304+硬铬

阀座、阀杆

2Cr13

304

垫片

柔性石墨+不锈钢

柔性石墨+不锈钢

双头螺柱

35CrMoaA

1Crl8Ni9Ti

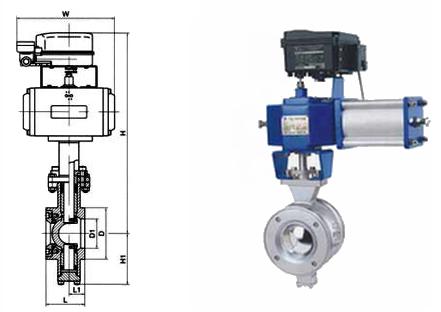

主要外形结构图
