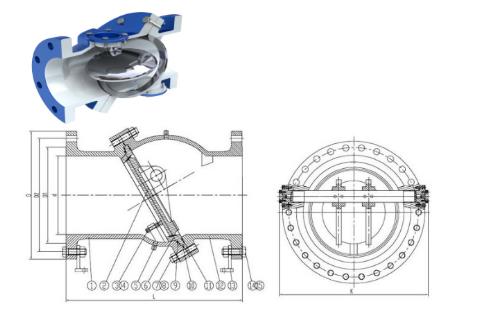

图6-22所示是斜盘式止回阀的一种。这种阀门有一种圆盘式的关闭件，阀瓣绕摇杆轴旋转，并与阀座面偏置。阀瓣转下与阀座密合时关闭，开启时阀瓣从阀座上升起。由于整个阀瓣的重心移动轨迹只在全开与关闭位置之间，行程很短，所以斜盘止回阀的关闭很快。斜盘式止回阀的阀瓣是安装在阀轴上的蝶状斜盘，阀座为特制的浮动、弹性金属硬密封阀座，从而保证阀座能与阀瓣自动调节对位它的阀座密封面是斜圆锥体的一部分，阀座与阀瓣间形成的密封线为近似椭圆形曲线，该曲线所在平面与阀门流道中心线的夹角为60°；近似椭圆密封线的长轴中心与锥体轴线形成一个角度偏心，即阀座密封面所在圆锥体的轴线和阀体流道中心线之间形成第二个偏心夹角为15°~20°；阀瓣旋转轴的轴线相对于圆锥体的轴线形成一偏心量，且相对于密封线所在平面也处于偏心位置，形成一偏心量。当介质的压力达到其工作压力时，阀瓣就开启，当介质的压力降低后，蝶状斜盘阀瓣就自动关闭。因该阀瓣与金属阀座具有三偏心蝶阀的特征，这种结构使得阀瓣能够进行钟摆式运动。圆盘斜角形阀座和漏斗形阀瓣结合和分离期间都不会出现摩擦或滑动接触。在关闭时它能迅速地在无须借助外力的情况下，与阀座几乎无冲击、无碰撞而实现密封。同时它具有大流量小流阻的特性。

斜盘式止回阀特点如下。

①止回阀的撞击现象，是由于在流体倒流之前，阀门的阀瓣没有到达关闭位置造成的。斜盘式止回阀能够迅速关闭是由于阀瓣的运行距离很短，因此能够迅速到达阀座位置，从而最大限度减小撞击现象

②斜盘式止回阀适用于防止水平或垂直管路上的流体倒流。在垂直管路，或水平到垂直之间的任何倾斜角度的管路上，这些止回阀仅适用于介质流向朝上的管路③斜盘式止回阀自动运作。其在流体流速压力下开启，在重力作用下关闭。阀座密封负载和紧密性与反压力相关。如果流速压力不足以将阀门支撑在敞开的、稳定的位置，则阀瓣和其他活动部件将会持续
