防污隔断阀安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流。管道防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置,以确保生活饮用水的卫生和安全。 产品的结构: 安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与一级止回阀进口端连接。普通型防污隔断阀为多重止回密封川联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。安全型防污隔断在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其它也能起到防止回流污染的作用。

名称:防污隔断阀
可在线通过咨询了解详情

通过以下按钮进入下一步

防污隔断阀概述

防污隔断阀安装在各类管路系统中用于严格阻止介质倒流,保护其后的介质或设备不受污染的止逆类阀门。由两个串联的止回阀和过渡部分组成,密封严密,确保介质无一点回流。
管道防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置,以确保生活饮用水的卫生和安全。 产品的结构: 安全型防污隔断阀是在两个止回阀之间加一个排水器组成。排水器上腔用高压软管与一级止回阀进口端连接。第一,二级止回阀主要由阀体、阀盖、阀瓣、密封垫、弹簧等组成。排水器主要由阀体、阀盖、隔膜、阀瓣、密封板、阀芯、阀座、弹簧等组成。普通型防污隔断阀为两个止回阀串联而成。
工作原理

HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。

1)正常供水:
①清洁市政生活水从第一级止回阀经过排水器到第二级止回阀出口向用户供水,第一级止回阀进口高压水通过高压软管进入排水器隔膜上腔,而阁膜下腔与第一级止回阀出口(第二级止回阀进口)相通,由于其存在一定的压差,推动阀瓣下移,排水器关闭,防止隔断阀正常供水;
②当阀后管路无用户,水静止。如进口压力保持不变,其前后存在压差,排水器仍呈关闭状态。
c。如进口压力下降,共前后压差下降到一定值时,弹簧推动阀瓣向上,排水器又开启泄压,泄压到与进口压力恢复一定压差时,排水器又关闭。
2)密封失灵时:
防污隔断阀之后管网压力升高,超过阀前进口压力时,如第二止回阀密封完好无滲漏,高压水不会倒流,排水器隔膜上下保持原来压差,排水器关闭,不泄压。当第二级止回阀密封破坏产生滲漏,地二级止回阀之前压力升高,造成排水器个膜上下压力并减小,排水器打开,排水泄压;此时,如第一级止回阀同时密封被破坏,有于第二级止回阀倒流回的高压水已泄压减压,故不会倒流地一级止会阀。
3)如供水过程中供水压力不断下降,则排水器隔膜上部压力下降,安全排水器控制弹簧推动阀芯打开排水器排水。当进口压力下降至零或负压时,排水器完全打开,水排出,空气从排水器进真空腔,从而防止产生虹吸倒流现象。



功能用途
用于高层建筑的供水系统,消防用水系统,空调制水系统,市政供水管道系统等,防止不洁净水倒流入主管的现象发生。
技术特点
1、双止回阀设计为一体,结构尺寸小,重量轻,安装维护方便。
2、阀体采用流线型,阻力损失小,节约能源。
3、双止回阀与安全泄水阀的组合能彻底防止任何工况条件下的倒流污染。
4、各活动部件都采用不锈、耐磨材料,使用寿命长。
技术参数:1、压力范围:1.0MPa 1.6MPa
2、适用介质:清水
3、适用温度:080℃

 普通型与安全型

HS41X-16普通型防污隔断阀为多重止回密封串联而成,当其中有一只密封破坏时,另二只还起密封作用,防止回流。但三只止回密封同时破坏后,就失去了止回作用。
HS41X-16-A 安全型防污隔断阀在普通型基础上中间加排水器,这样即使二只止回阀密封同时破坏,其他也能起到防止回流污染的作用。

技术参数

公称压力

公称通径

适用介质

适用温度

法兰标准

试验标准

1.02.5MPa

50600mm

080℃

GB/T 17241.6GB/T 9113

GB/T 13927API598

主要部件材料

序号

零部件名称

材质

1

阀体

铸铁、球墨铸铁、铸钢、不锈钢

2

阀盖

铸铁、球墨铸铁、铸钢、不锈钢

3

阀盘

球墨铸铁

4

弹簧

不锈钢、铬钒钢

5

防污阀

黄铜

主要外形尺寸

型号

DN

安全型L

普通型L

D

φ

n-d

H

HS41X-16A(安全型)
HS41X-16(普通型)

50

455

410

165

125

4-φ18

190

65

480

430

185

145

4-φ18

200

80

570

500

200

160

8-φ18

225

100

710

640

220

180

8-φ18

248

125

800

730

250

210

8-φ18

276

150

910

830

285

240

8-φ23

308

200

1090

1000

340

295

12-φ23

356

250

1315

1200

405

355

12-φ25

410

300

1475

1360

460

410

12-φ25

485

350

1690

1560

520

470

16-φ25

528

400

1860

1720

580

525

16-φ30

595

①防污隔断阀须水平安装,安装地点环境应清洁,有足够的维护空间,安全排水器或(空气隔阻器)出口离地面主度大于300mm,并不被水或杂物所淹没。

②安装地域应设排水设施。

③阀前应装闸阀(蝶阀)过滤器及橡胶软接头(或伸缩器),阀后装闸阀(蝶阀)。其示意图结构图如下:

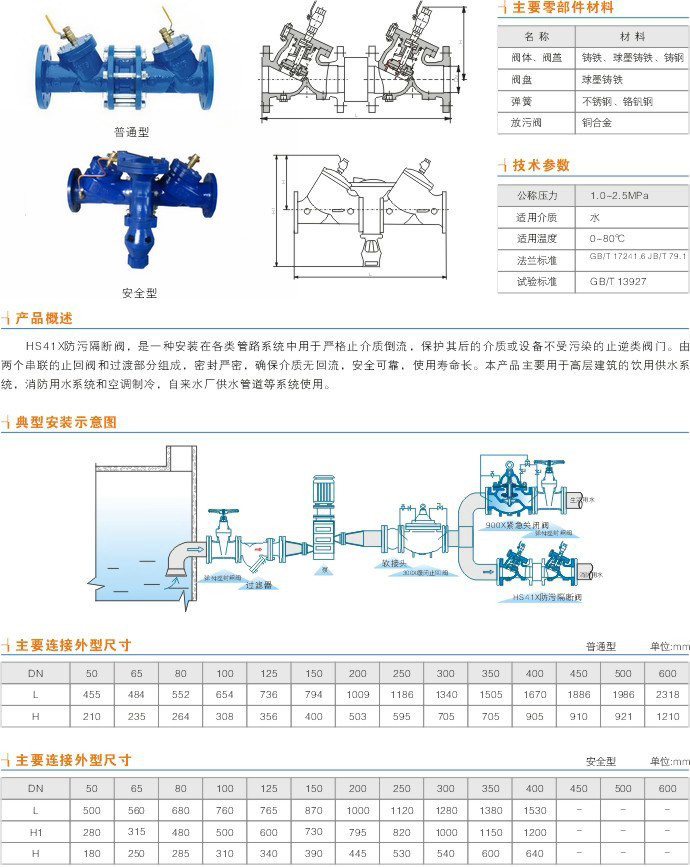

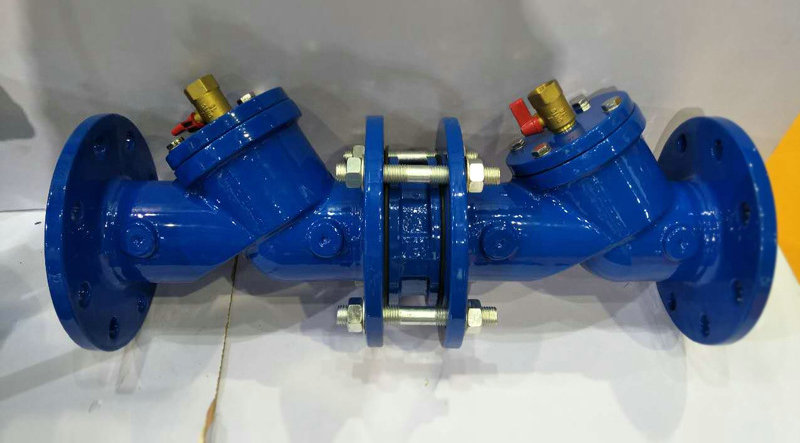

产品实拍图:
