弹性座封闸阀概述：

弹性座封闸阀也被称为软密封闸阀，是普通中、低压阀门的更新换代产品，被称为“绿色环保”产品。被广泛用于饮用水、给排水，废、污水处理，建筑、消防、能源系统流体管道上作为截流装置使用。

1955年，在奥地利一个叫 Voecklabruck的小镇诞生了世界上第一台橡胶软密封的闸阀，对后来世界范围内的阀门制造产生了深远的影响。软密封是相对于硬密封而言的，传统的硬密封闸阀其闸板一般用金属制造，加工后为金属密封面。密封面加工得光滑平整，从而使密封面的间隙很小，再加上较大的压力使其间隙接近密合并达到不漏或泄漏很少，以满足使用要求，这种闸阀一直沿用至今。而软密封闸阀则改用橡胶以正斜面挤压方式密封，这种闸阀基本没有摩擦，即将闸板整体外包中硬橡胶，下面做成垂直于管轴线的圆弧，两侧斜45°~60°，上面做成垂直于轴线的两个45°~60°斜面，闸板上下的密封面通过外包的橡胶直接与铸造闸阀内面密封，由于橡胶的弹性模量低，弹性限度大，允许变形大，即便对基本平整但不够光滑的铸造面作为密封面，仍能达到密封要求。所以阀体不需要像硬密封闸阀一样做出凹槽，底部为与管内壁一致的圆弧面，两侧有斜面的密封面，避免了因凹槽内沉积及堵塞杂物产生的泄漏。

【产品用途】

弹性座封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用

【产品特点】

1、平底式阀座，不出现污物堆积，使密封更可靠

2、阀瓣整体包丁腈橡胶

3、阀门内件采用耐腐蚀不生锈钢和铜合金材料，可用于污水系统适应较恶劣的工作环境

4、体积小，重量轻，便于安装和维修

5、阀杆采用三道O型环密封，大大减少了开关时的磨擦阻力，开关轻巧不漏水

【性能参数】

主要外形和连接尺寸

一种新型的闸阀推广难度较大，速度较慢，到20世纪70年代中期才向海外推广，到1975年美国只有几个水厂应用，美国给水协会在1976年年会上才决定，制定软密封闸阀的标准。1980年通过ASI/AWWA C509-80"Resilient Gate valves, 3Through12NPS。 For water and sewage systems”,口径范围为3~12in，内容与欧洲标准基本相同。日本水道协会于1984通过 JWWA B120-1984水道用软密封闸阀标准。日本在欧洲和美国的基础上又有所发展，把上部的密封面也改为在闸板两侧做成两条圆弧斜面，在垂直加压下起到密封作用，使闸板厚度大为缩小，因此其口径范围扩大到DN350，后又进一步扩大到DN500。同时又提高了防腐要求，进一步解决防锈问题。20世纪80年代初，由于软密封闸阀优点突出，发展很快，已形成取代原有铜密封闸趋势。当时在欧美及日本，这种闸阀巳占领闸阀市场的80%以上国内软密封闸阀起步时间较晚。虽然在20世纪70年代中期，在国内的英国水工业展览时展出了软密封闸阀，但是没有得到重视。个别厂也生产过少量的软密封闸阀，但不被用户认可，没有销路，也就中止了生产。20世纪90年代国内有些厂家开始研制软密封闸阀，产品技术条件基本按照美国AwWAC50980和日本 JWWA E120-84标准，结合国内产品规格的连接尺寸制定了企业标准，并据此进行了型式试验和寿命试验，并通过了技术鉴定，投入批量生产。1995年中华人民共和国建设部将软密封闸阀列入“国家级科技成果重点推广计划”项目名单后，在全国得到普遍推广。

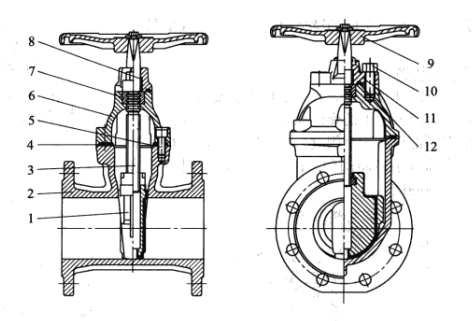

弹性座封闸阀核心零部件主要有阀体、阀盖、阀杆以及闸板等，如图251所示。闸板采用球墨铸铁外全覆无毒橡胶(直接硫化丁腈橡胶或三元乙丙橡胶)制作而成。整个阀门的密封主要依靠橡胶闸板与铸件接触，通过橡胶因受力而产生微量弹性变形达到良好的密封效果，密封可靠，可达到零泄漏，且摩擦因数很小，磨损小，阀门在启闭时力矩小，操作轻便，使用寿命长，无污染、耐蚀且外形美观。弹性座封闸阀具有以下优点。

(1)平底式阀座

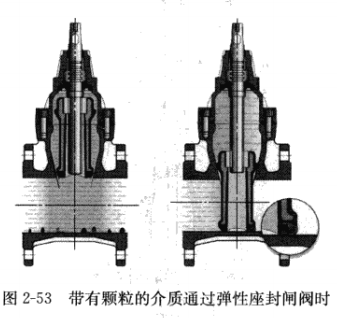

传统的金属闸阀往往在通水清洗后即因外物诸如石头、木块、水泥、铁屑、杂物等淤积于阀底凹槽内，容易造成无法开关紧密，而形成漏水现象，如图252所示。弹性座封闸阀采用内腔底部无凹槽，底部与水管相同的平底设计，不易造成杂物淤积，密封始终如一，如图2-53所示封设计，可减少开关时的摩擦阻力，大幅度减少漏水现象。

(6)防护装置

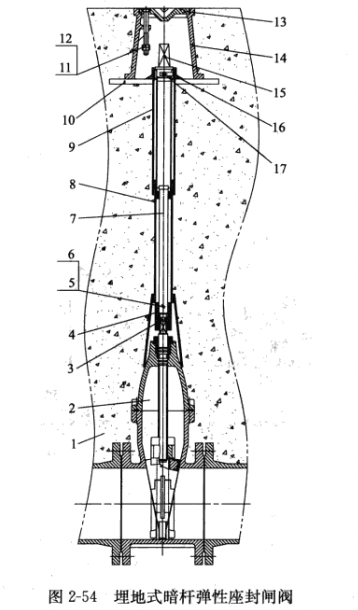

避免了因井盖失窃、行人跌伤而引发的诉讼、索赔。可直接埋入地下的弹性阀座闸阀配有一套防护装置，装置顶部设有一个阀盒，打开阀盒上的盖板可用加长的套筒扳手启闭阀门，图2-54所示为埋地式暗杆弹性座封闸阀

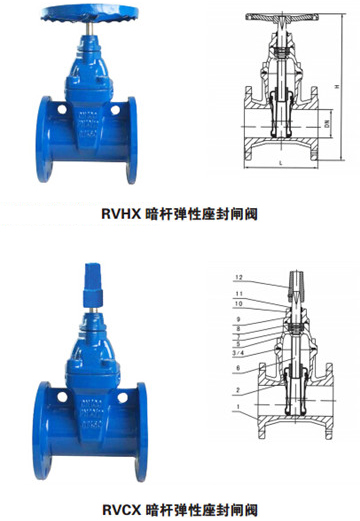

产品结构图：
