【立式浮球式蒸汽疏水阀产品介绍】

立式自由浮球式疏水阀是目前国内最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的最高水平。我公司引进国外最先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。 立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的最大优点是可垂直安装于蒸汽管道上，使用方便。

【立式浮球式蒸汽疏水阀工作原理】

立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

疏水阀的分类：

为了正确选择、安装、使用蒸汽疏水阀，有必要详细了解各种蒸汽疏水阀的动作原理及其结构。蒸汽疏水阀和其他机械设备一样，其分类方法很多。例如，按使用压力分，有低压、中压、高压、超高压等；按排量分，有小排量、中排量、大排量、超排量等；按连接方式分，有螺纹连接、法兰连接、焊接等。但从实用的角度和学术性的立场考虑，按其动作原理进行

分类比较妥当。这种分类方法如表121所示。

【立式浮球式蒸汽疏水阀结构尺寸】

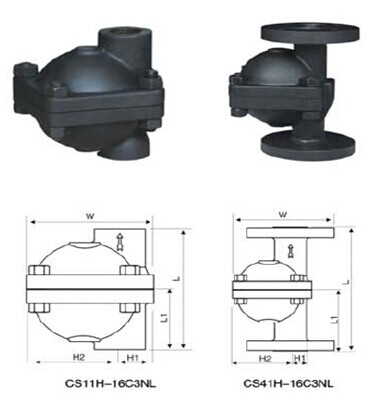

立式浮球式蒸汽疏水阀结构图：

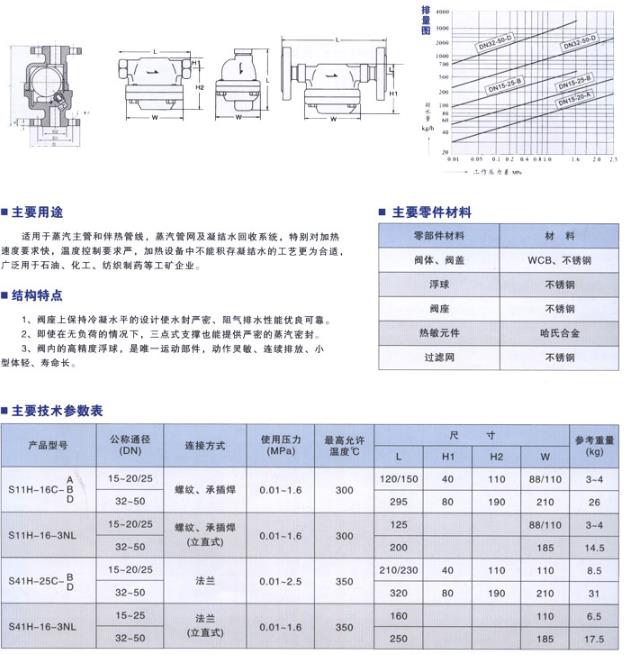

 立式浮球式蒸汽疏水阀参数：
