在日常生活中，工程中，随处可见各种各样的阀门，在这些阀门中，蝶阀以占用空间小、重量轻、操作方便、技术成熟而得到普遍使用。而现有技术中的一些供水阀门、供气阀门管道，为了美观，安全，通常将阀门埋在地下，开关阀门时，需要打开箱盖，到地下操作。其不但操作困难，复杂，而且作业人员的人身安全的不到保证，容易造成事故。同时，在实际的工程中，很多地方都是先建好房子后再根据需求铺设管道，所铺设的管道离地面的距离有深有浅，如此，现有带有固定长度加长杆的埋地蝶阀在安装时有时就会出现加长杆太短或太长的问题，给阀门的安装带来了很大的不便。

  可伸缩加长杆装置埋地蝶阀包括阀体、蝶板、阀杆、支架、涡轮装置以及手轮，阀体上端同轴固装支架，在阀体内同轴竖直安装有阀杆，该阀体内的阀杆下部安装有蝶板，阀杆上端伸出支架上端同轴安装有涡轮装置的输出端，涡轮装置的输入端安装有一手轮，其特征在于:手轮与涡轮装置的输入端之间安装有一加长杆装置，该加长杆装置包括开启套管、驱动套管、转接头、外套管、锁紧套管、紧定螺钉、下限位螺钉、上限位螺钉，在涡轮装置的输入端上安装有一开启套管，该开启套管上端同轴安装有驱动套管的下端，该驱动套管为同轴滑动套装的双层伸缩套管结构，该驱动套管上端通过螺钉同轴固装有一转接头，该转接头上端同轴安装有一手轮，该手轮通过键驱动转接头同步转动；

埋地式加长杆蝶阀特点：

加长杆地埋蝶阀涡轮装置的上端的驱动套管外侧同轴固装有一外套管，外套管外侧与转接头之间同轴套装有一锁紧套管，该锁紧套管上端固定安装在转接头外侧所制的凸缘台阶上，锁紧套管下部径向对称安装有多个紧定螺钉；该外套管上部固装有上限位螺钉，外套管下部固装有多个下限位螺钉，锁紧套管下部制有与限位螺钉配合的凸台。转接头上安装有一压板，该压板与锁紧套管上端之间通过螺栓压紧安装一减磨垫。而且，所述锁紧套管与转接头之间安装有一O型圈。

  加长杆地埋蝶阀可以根据需要进行伸缩，其适用范围更广，客户使用起来更简单方便，避免耗时耗力去定制特定长度加长杆的蝶阀，为客户节省了时间，方便了客户作业。加长杆装置除了操作用的手轮外，其余部分和阀门一起均埋在地下，免于维护，不但操作方便，安全性高，而且占地面积小，极大额节约了土地资源，美化了城市环境。启闭方便迅速、省力、流体阻力小，可以经常操作。结构简单，体积小，重量轻。可以运送泥浆，在管道口积存液体最少。低压下，可以实现良好的密封。调节性能好。

埋地式加长杆蝶阀安全使用常识

埋地式阀门在人类开始大量使用阀门的时代就开始诞生了，属于人类对阀门应用的一大探索，当阀门使用在埋地式管道时，为了更方便使用阀门，对阀门的阀杆进行加长，使其操作机构露出地面就显得很有必要了，大大方便了阀门的操控；

在城市地下综合管廊中，各类自来水、污水、燃气、输油管道越来越多，这些也是埋地式阀门应用最多的领域，通过埋设在地表的操作机构实现阀门的快速启闭，由于埋地式阀门更换维护较为复杂，适宜选用性能较为高的阀门，阀体材质耐腐蚀度要求高，避免短周期进行开挖，需配套铺设检查井盖，并做好标识；设计生活用水管道的埋地式阀门，应按生活饮用水输配水设备及防护材料的安全性评价标准进行验收，燃气燃油管道的埋地式阀门要满足燃气管、燃油管管件和附件技术要求；埋地式阀门使用一般为户外使用，有外壳防护等级(IP代码)规定，用户要严格把关，以免留下安全隐患；

用户在使用埋地式阀门过程中，要做好各项安装、使用、位置记录，形成一张使用安装系统图，定期安排人员进行检查观测，科学配置使用数量、质量，加强监督指导，让埋地式各类管道、阀门、设备都能高效安全运转。

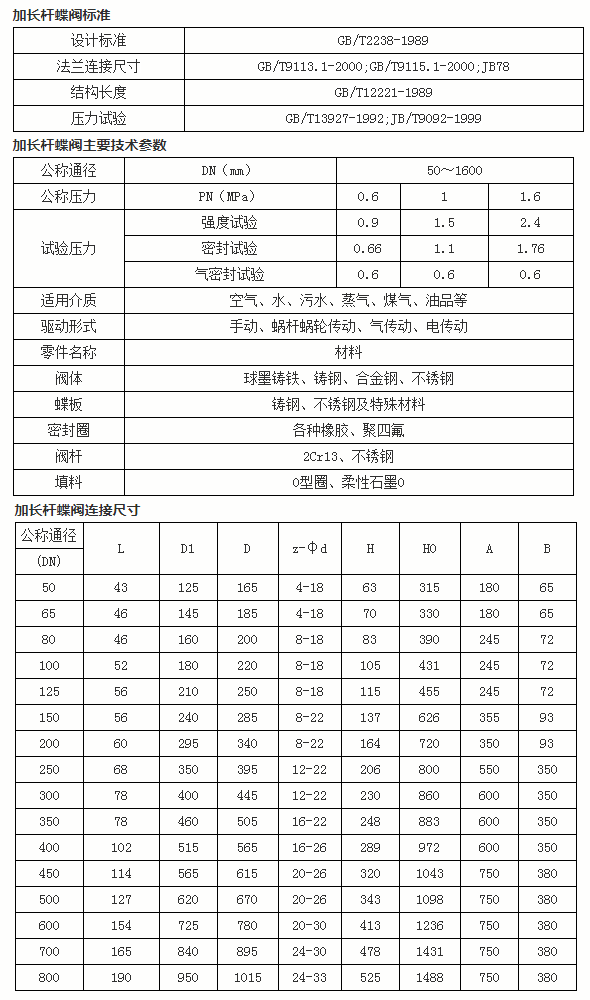

埋地式加长杆蝶阀尺寸表：

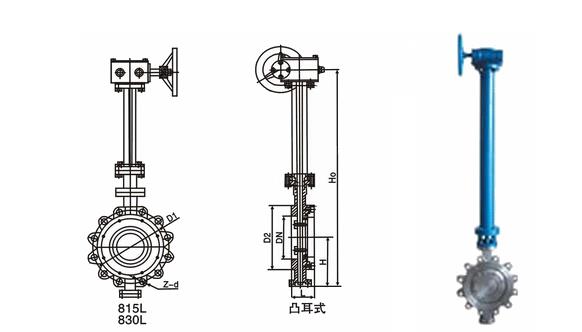

 埋地式加长杆蝶阀结构图

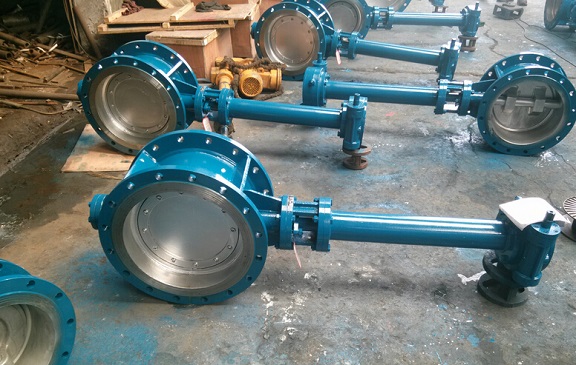

 产品实拍图：
