全启式安全阀具有辅助增加阀瓣开启高度的专门机构,如图所示是利用了反冲盘式阀瓣扩大了的面积上的静作用力和流速的反作用力,使安全阀达到大的开启高度,通过调节下调节圈的合适位置从而获得满意的排放压力和回座压力。而图所示在安全阀的导套和阀座上各设置了一个调节圈(亦称上、下调节圈),通过上、下调节圈位置的不同组合来对气流作用在阀瓣上的力进行调节,从而调节安全阀的排放压力和启闭压差,虽然该结构能够调节出高性能的排放压力和启闭压差,但由于现场调整难度较大,特别对于经验较少的人员更是难以胜任,难以调整到满足性能的合适位置,因此,目前单调节圈的结构使用比较广泛。

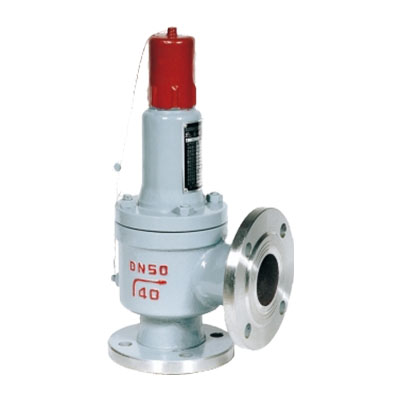

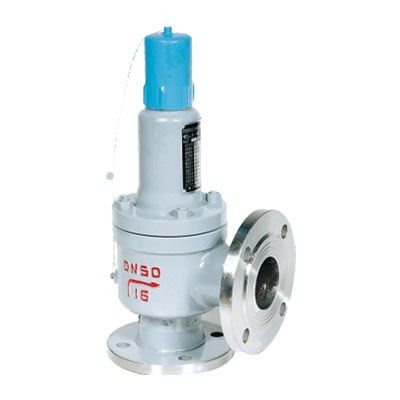

名称:A42Y弹簧全启封闭式高压安全阀
可在线通过咨询了解详情

通过以下按钮进入下一步

A42Y弹簧全启封闭式高压安全阀适用于工作温度≤300℃空气、石油气、液体等介质的设备和管路上。A42Y-P型及A42Y-R型适用于工作温度≤200℃有腐蚀性的介质的设备和管路上,作为超压保护装置。

全启式安全阀具有辅助增加阀瓣开启高度的专门机构,如图所示是利用了反冲盘式阀瓣扩大了的面积上的静作用力和流速的反作用力,使安全阀达到大的开启高度,通过调节下调节圈的合适位置从而获得满意的排放压力和回座压力。而图所示在安全阀的导套和阀座上各设置了一个调节圈(亦称上、下调节圈),通过上、下调节圈位置的不同组合来对气流作用在阀瓣上的力进行调节,从而调节安全阀的排放压力和启闭压差,虽然该结构能够调节出高性能的排放压力和启闭压差,但由于现场调整难度较大,特别对于经验较少的人员更是难以胜任,难以调整到满足性能的合适位置,因此,目前单调节圈的结构使用比较广泛。

①进出口通径不一样大小,出口通径通常比进口通径大1~3挡。

②具有反冲机构,使开启高度提高,排放量大。

③部分用于蒸汽的全启式安全阀,配有上、下调节圈,开启、回座和排放压力能得以更准确的调整。

④阀瓣结构多样化(根据不同的介质,设计不同的结构)。

⑤对开启高度设有限位。

对安全阀的动作要求如下

①灵敏度要高:当管路或设备中的介质压力到开启力时,安全阀应能及时开启;当介质压力恢复正常时,安全阀应及时关闭。

②应具有规定的排放能力:在额定排放压力下,安全阀应达到规定的开启高度,同时达到额定排量。

安全阀的结构

安全阀按结构形式可分四类。

①重锤式安全阀:它以重锤为载荷,直接施加在阀瓣上。这种结构形式缺点很多,目前很少采用。

②杠杆重锤式安全阀:如图2-66所示,重锤通过杠杆加载于阀瓣上,载荷不随开启高度而变化,但对振动较敏感,且回座性能差。它由阀体、阀盖、阀杆、导向叉(限制杠杆上下运动)、杠杆与重锤(起调节对阀瓣压力的作用)、棱形支座与力座(起提高动作灵敏的作用)、顶尖座(起定阀杆位置的作用)、节流环(与反冲盘一样的作用)、支头螺钉与固定螺钉(起固定重锤位置的作用)等零件组成。通常用于较低压力的系统。

NO.

零件名称

A42Y-C/KA42Y-C材料

A42Y-P/KA42Y-P材料

A42Y-R材料

DA42Y-P材料

1

阀座

2Cr13/1Cr18Ni9Ti

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

ZG1Cr18Ni9Ti

2

阀体

WCB

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

LCB/ZG1Cr18Ni9Ti

3

调节圈

2Cr13/1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

1Cr18Ni9Ti

4

反冲盘

2Cr13/1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

1Cr18Ni9Ti

5

阀瓣

2Cr13/1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

1Cr18Ni9Ti

6

导向套

2Cr13/1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

1Cr18Ni9Ti

7

阀盖

ZG230-450

ZG230-450

ZG230-450

ZG1Cr18Ni9Ti

8

弹簧

50CrVA

50CrVA包覆氟塑料

50CrVA包覆氟塑料

50CrVA

9

阀杆

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

1Cr18Ni9Ti

10

调整螺杆

45

2Cr13

2Cr13

2Cr13

11

阀帽

ZG200-400

ZG200-400

ZG200-400

ZG230-450


密封面材料

堆焊Co基硬质合金



1.6-2.5MPa主要外形和连接尺寸:

型号

公称通径

do

D

K

g

g1

b

f

f1

Z-ød

L

L1

≈H

A42Y-16C
A42Y-16P
A42Y-16R
KA42Y-16C DA42Y-16C(P)

20

15

105

75


55

16

2


4-14

110

95

378

25

16

115

85


65

16

2


4-14

110

95

378

32

20

140

100


78

18

2


4-18

115

100

378

40

25

150

110


85

18

3


4-18

120

110

406

50

32

165

125


100

20

3


4-18

135

120

450

65

40

185

145


120

20

3


4-18

160

140

520

80

50

200

160


135

20

3


8-18

170

135

525

100

65

220

180


155

22

3


8-18

195

175

690

125

80

250

210


185

22

3


8-18

210

190

780

150

100

285

240


210

24

3


8-23

255

230

838

200

125

340

295


265

26

3


12-23

300

260

992

250

150

405

355


320

30

3


12-26

350

320

1266

300

220

460

410


375

30

4


12-26

370

350

1283

350

250

520

470


435

34

4


16-26

500

450

1520

400

280

580

525


485

36

4


16-30

500

450

1530

A42Y-25C
A42Y-25P
A42Y-25R
KA42Y-25C DA42Y-25(P)

20

15

105

75


55

16

2


4-14

110

95

378

25

16

115

85


65

16

2


4-14

110

95

378

32

20

140

100


78

18

2


4-18

115

100

378

40

25

150

110


85

18

3


4-18

120

110

406

50

32

165

125


100

20

3


4-18

135

120

450

65

40

185

145


120

22

3


8-18

160

140

520

80

50

200

160


135

22

3


8-18

170

135

525

100

65

230

190


160

24

3


8-23

195

175

690

125

80

270

220


188

28

3


8-26

210

190

780

150

100

300

250


218

30

3


8-26

255

230

838

200

125

360

310


278

34

3


12-26

300

260

992

250

150

425

370


332

36

3


12-30

350

320

1266

300

220

485

430


390

40

4


16-30

370

350

1283



4.0-10MPa外形和连接尺寸:

型号

公称通径

do

D

K

g

g1

b

f

f1

Z-ød

L

L1

≈H

A42Y-40C A42Y-40P A42Y-40R KA42Y-40C DA42Y-40(P)

20

15

105

75

51

55

16

2

4

4-14

110

95

378

25

16

115

85

58

65

16

2

4

4-14

110

95

378

32

20

140

100

66

78

18

2

4

4-18

115

100

378

40

25

150

110

76

85

18

3

4

4-18

120

110

406

50

32

165

125

88

100

20

3

4

4-18

135

120

450

65

40

185

145

110

120

22

3

4

8-18

160

140

520

80

50

200

160

121

135

22

3

4

8-18

170

135

525

100

65

235

190

150

160

24

3

4.5

8-23

195

175

690

125

80

270

220

176

188

28

3

4.5

8-26

210

190

780

150

100

300

250

204

218

30

3

4.5

8-26

255

230

838

200

125

375

320

260

282

38

3

4.5

12-30

300

260

992

250

150

450

385

313

345

42

3

4.5

12-34

350

320

1266

A42Y-64
A42Y-64P
A42Y-64R
DA42Y-64(P)

20

10

125

90

51

68

22

2

4

4-18

96

85

264

25

16

140

100

58

78

22

2

4

4-18

110

100

277

32

20

155

110

66

82

24

2

4

4-23

130

110

289

40

25

170

125

76

95

24

3

4

4-23

130

120

319

50

32

180

135

88

105

26

3

4

4-23

135

130

389

65

40

205

160

110

130

28

3

4

8-23

175

160

493

80

50

215

170

121

140

30

3

4

8-23

175

160

483

100

65

250

200

150

168

32

3

4.5

8-26

195

195

613

150

100

345

280

204

240

38

3

4.5

8-34

280

265

894

A42Y-100
A42Y-100P
A42Y-100R DA42Y-100(P)

20

10

125

90

51

68

22

2

4

4-18

96

85

264

25

16

140

100

58

78

24

2

4

4-18

110

100

277

32

20

155

110

66

82

24

2

4

4-23

130

110

289

40

25

170

125

76

95

26

3

4

4-23

130

120

319

50

32

195

145

88

112

28

3

4

4-26

135

130

389

65

32

220

170

110

138

32

3

4

8-26

175

160

493

80

40

230

180

121

148

34

3

4

8-26

175

160

483

100

50

265

210

150

172

38

3

4.5

8-30

195

195

613

150

80

355

290

204

250

46

3

4.5

12-34

280

265

894

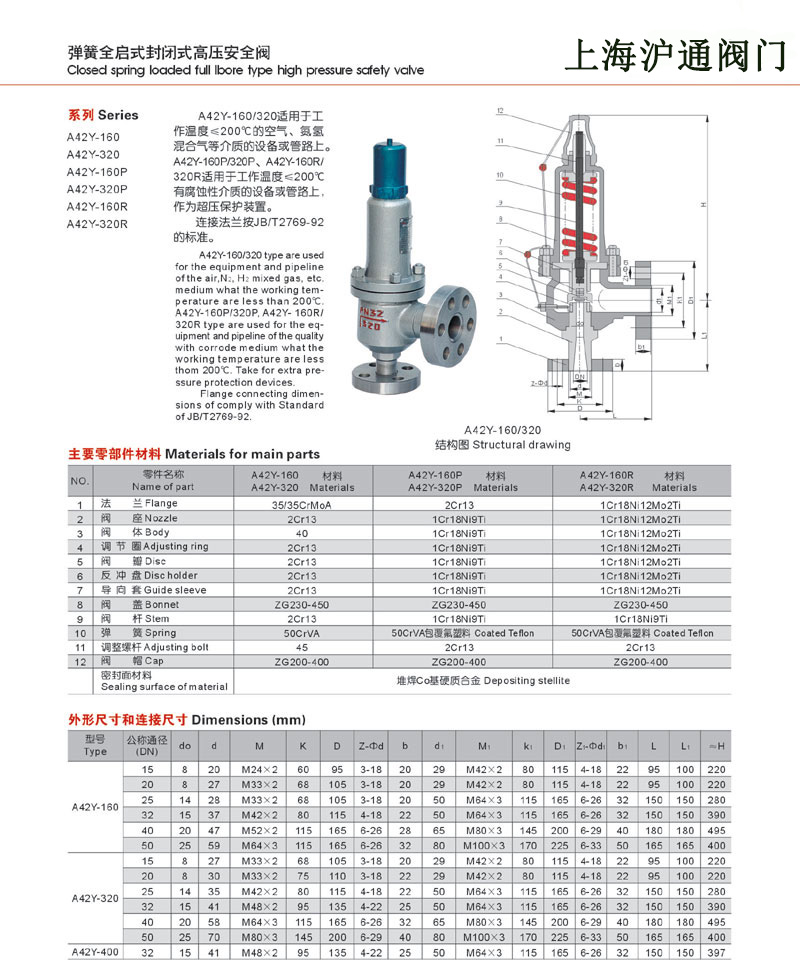

全启式封闭高压安全阀结构图
