GIQ型气动高真空蝶阀是通过电磁换向阀改变气路方向，控制执行气缸驱动蝶阀作启闭运动。高真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。气动高真空蝶阀可选配反馈信号装置及电气阀门定位器。
阀体、阀盖、阀杆：碳钢或不锈钢
密封圈：NBR、氟橡胶。
适用范围： 105 ~1.3×10-4 Pa
阀门漏率： ≤1.3×10-4 Pa.L/S
适用温度： -25~+80℃(NBR)；-30~+150℃(氟橡胶)
安装方向： 任意
特点：
1、轴承采用自润滑轴承，摩擦阻力小。
2、不必从管路上拆卸阀门即可更换蝶板密封圈。
3、该阀能对介质双向截止，实现可靠的密封，双向零泄漏。
4、轴封采用具有自动补偿的特殊结构，隔断外界大气与管道的连通，从而保证管道的真空度。
气动真空蝶阀的操作
气动阀门还有常开式和常闭式两种形式。常开式只是活塞上部有气管，下部是弹簧，需要关闭时候，打开气管控制阀，使压缩空气进入汽缸上部，压缩弹簧，关闭阀门。当要开启阀门时候，打开回路阀，气体排出，弹簧复位，使阀门开启。常闭式气动阀门恰好与常开式气动阀门相反，弹簧在活塞上部，气管在汽缸下部，打开控制阀后，压缩空气进入汽缸，阀门开启。在第一次投用气动执行器时，应进行往复循环动作，使活塞密封环或活塞杆密封圈进行
磨合达到无泄漏。
技术参数：
适用范围(Pa) | 2x105～1.3x10-5 | |
漏气率（Pa.L/S) | ≤1.3x10-6 | |
驱动形式 | 压缩空气（4-7bar） | |
介质温度(℃) | 丁jing橡胶-25 ~ +80，氟橡胶-30 ~ +150 | |
法兰标准 | GB6070.3-85 | |
安装位置 | 任意 | |
作用形式 | 单作用式：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) 双作用式：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) | |
控制方式 | 开关型（开关两位控制） | |
调节型（4-20mA信号调节流量大小） | ||
执行机构：
执行器型号 | GT、AT、AW系列单双作用气动执行器 |
供气压力 | 0.4～0.7MPa |
气源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 | -30～+70℃ |
作用形式 | 单作用执行机构、双作用执行机构 |
可选附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
连接尺寸：
公称通径(DN) | 50 | 63 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | |
连接尺寸 | A | 26 | 32 | 35 | 50 | 55 | 60 | ||||
ΦD | 110 | 130 | 145 | 165 | 200 | 225 | 285 | 335 | 425 | 510 | |
ΦB | 90 | 110 | 125 | 145 | 175 | 200 | 260 | 310 | 395 | 480 | |
n-ΦC | 4-Φ9 | 8-Φ9 | 4-Φ12 | 12-Φ11 | 12-Φ14 | 16-Φ14 | |||||

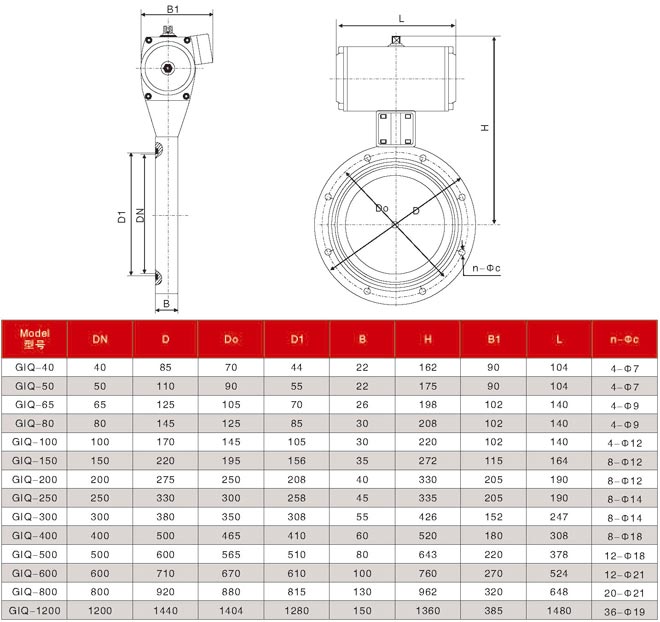

气动真空蝶阀产品结构图

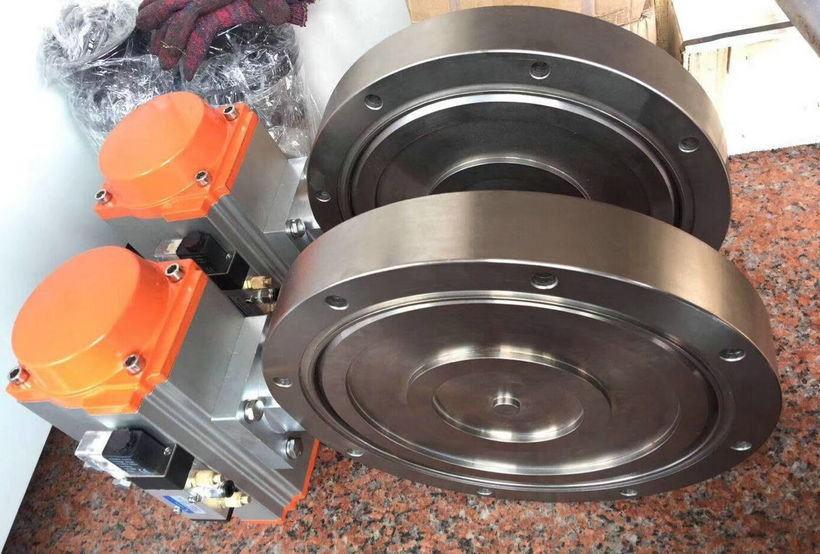

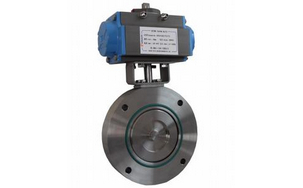

气动真空蝶阀产品实拍图
