比例式减压阀,外形美观,质量可靠,比例准确,工作平稳,既减动压也减静压。

该阀利用阀体内部活塞两端不同载面积产生的压力差,改变阀后的压力,达到减压目的。比例式减压阀的减压比例是：2∶1，3∶1，4∶1，3∶2，5∶2等，亦可根据要求设计特殊比例的减压阀。

比例式减压阀可应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。

比例式减压阀工作原理

各种减压阀的工作原理基本相同，以常用的先导活塞式减压阀为例说明，见图271。当调节弹簧处于自由状态时，阀瓣呈关闭状态。拧动调节螺钉，顶开脉冲阀瓣，介质由进口通道经脉冲阀进入活塞上方。由于活塞面积比主阀瓣面积大，受力后向下移动使主阀瓣开启，介质流向的出口并进入膜片下方，出口压力逐渐上升直至所要求的数值，此时与弹簧力平衡。如果出口压力增高，原来的平衡状态即遭破坏，膜片下的介质压力大于调节弹簧的压力，膜片即向上移动，脉冲阀则向关闭方向运动，使流入活塞上方的介质减少，压力亦随之下降，引起活塞与方阀瓣上移，减少了主阀瓣的开启，出口压力也随之下降，达到新的平衡。反之，出口压力下降时，主阀瓣向开启方向移动，出口压力又随之上升，达到新的平衡。这样，可以使出口压力保持在一定范围内。

比例式减压阀利用阀体内部活塞两端截面积不同产生的压力差，改变阀后的压力达到减压的目的，比例准确，工作平稳，寿命长，适用温度高，即可减动压，又可减静压，水平、垂直安装均可。

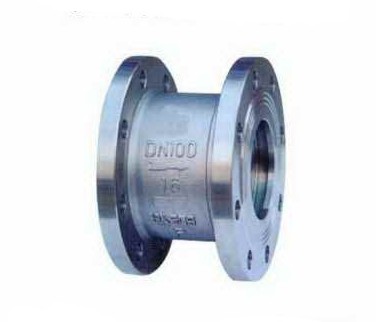

Y43X-16T/P、Y13X-16T/P全铜比例式减压阀和不锈钢比例式减压阀主要结构由阀体、进口压盖、活塞、出口压盖及O型圈、密封垫等零件组成。不锈钢或全铜比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况，达到减压的目的。全铜或不锈钢比例式减压阀结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用全铜或不锈钢，适用于清洁水和海水，不怕结垢和锈独。

比例式减压阀的用途

减压阀用于需要将介质压力降低到某确定压力范围的场合。常用减压阀参数范围：公称尺寸DN20~400；公称压力PN10~100；工作温度t≤540℃。减压阀可设计成单阀座结构，也可设计成双阀座结构。单阀座结构通常用在“无流量”或“末端”，需要它具有良好的关闭能力的场合，而双阀座结构能够提高流量的大值并改善控制压力的精度。但是在流量为零或非常低时，控制压力的能力降低减压阀应用范围广泛，包括蒸汽、压缩空气、工业用气，水、油和许多其他液体介质均可使用。因而，鉴于许多可能的结构变化，当考虑到选用减压阀的时候，其中主要的是阀的确切性能，首先应充分给予测试，以保证良好的使用效果。应提供给制造商全部的、综合性的技术说明，让制造商提供“量身打造”的符合使用要求的减压阀。随着科学技术的发展，减压阀的应用范围越来越广，技术参数也随之提高。如电力系统的蒸汽减温减压阀，高工作压力已达17.0MPa，高使用温度已达560℃。有的高压气体减压阀，其工作压力高达42.0MPa，在大型给排水、石油化工、煤气、核电等领域的工业管道中，减压阀的公称尺寸已达DN1200以上。

比例式减压阀主要零件材料返回减压阀产品列表

比例式减压阀主要外形尺寸返回减压阀产品列表

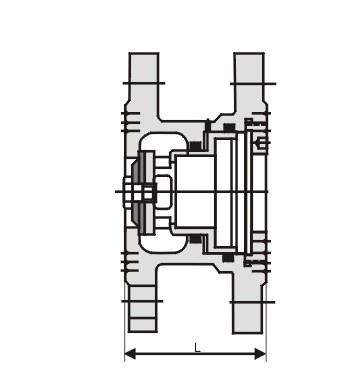

 比例式减压阀结构图
