底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上。水道和支承的作用.口径有单瓣、双瓣、多瓣型,有法兰连接和螺纹连接。不锈钢底阀是一种节约能源的阀,安装在水泵水下吸管的低端,限制水泵管内液体返回水源,起着只进不出的功能,阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上,水道和支承的作用,口径有单瓣,多瓣型,有法兰连接和螺纹连接。

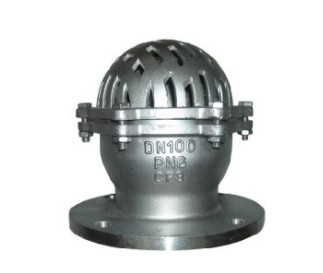

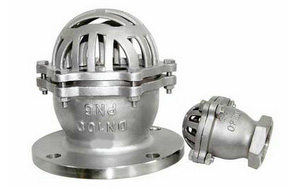

名称:H42不锈钢底阀
可在线通过咨询了解详情

通过以下按钮进入下一步

不锈钢底阀,H42不锈钢底阀是一种节约能源的阀,安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。

底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端,限制水泵管内液体返回水源,起着只进不出的功能。阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上。水道和支承的作用.口径有单瓣、双瓣、多瓣型,有法兰连接和螺纹连接。其他名称:内螺纹升降式底阀---井底阀、吸水阀、滤水阀、莲蓬头;升降式底阀--法兰井底阀;旋启式底阀--法兰旋启式井底阀。

结构原理

H42X不锈钢底阀由阀体,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体。在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用。

性能规范

适用介质:水、油、及非腐蚀性介质
适用温度:≤80 ℃
主要密封材料:灰铸铁、丁腈橡胶
执行标准:Q/12 NJ3583-2001
试验标准:GB/T13927-1992

产品特征

1.结构不论是从流量,还是从工艺要求来看都很理想,此外在排空的时候不会产生湍流现象.

2.可提供所有现行国际标准的接口,如焊接式,卡箍式或螺纹式等.

3.阀体材料均为US304.SUS316L当然也可根据客户的要求采用其他的合金钢.

4.阀体表面可根据客户要求采用机械抛光或电抛光,精度可达到0.25um.5.底阀可配手动,也可配备气动每台水泵要安装一只底阀,底阀通常安装于水面以下,而水上式底阀则安装于水面以上,它是老式底阀的更新换代产品,是理想的引水设备而且亦可取代真空泵及抽真空装置。

零件材料

零件名称

材料

阀体、阀盖、阀瓣

灰铸铁、铸钢、不锈钢

密封圈

橡胶

垫片

石棉板

产品尺寸图





产品结构图
