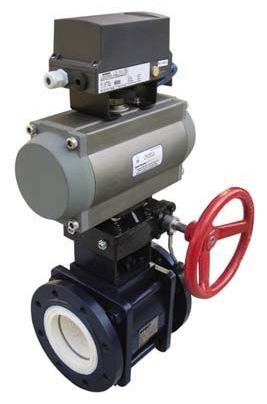

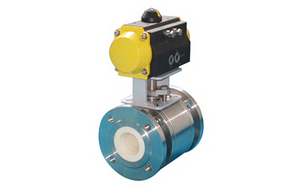

产品简介：

气动陶瓷球阀,Q641TC球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用99%氧化铝陶瓷的自滑润性,可取得很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的优势，也是目前合适此类介质的阀门。随着科学技术的不断发展和进步，陶瓷材料从配方、成型、加工及装配工艺等各方面的技术更加趋于成熟和完备，陶瓷阀门以其优异的性能越来得到阀门行业人士的认同。利用制造陶瓷阀门的成功经验还可以应用于更广泛的工程领域。陶瓷阀门能满足高磨损、强腐蚀的使用环境，尤其突出的特点是超长的使用寿命，陶瓷阀门的性能价格比远远优于其它同类金属阀门。

气动陶瓷球阀产品特点：

（1）、所有与介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度极高（洛氏硬度HRC90），仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。

（2）、球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。
（3）、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
（4）、陶瓷良好的耐磨性，让本阀经久耐用，可靠性极高。使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。
（5）、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的优势，也是目前合适此类介质的阀门。

（6）流体阻力小，全通径的球阀基本没有流阻。（7）结构简单、体积小、重量轻。（8）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（9）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。（10）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（11）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（12）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。（13）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

气动陶瓷球阀技术参数：

口径：DN25-300mm

压力：1.6MPa、150LB、10K

尺寸标准：国标、美标、目标

密封形式：软密封或硬密封

阀体材质：碳钢(WCB)、不锈钢(CF8、CF8M)

主要外形和连接尺寸：

气动陶瓷球阀主要零件材料

 气动陶瓷球阀产品结构图：

气动陶瓷球阀请按以下指示进行安装：

（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。

（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。

（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。

（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。

（5）本类阀应安装在管道的水平方向或垂直方向。

（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。

（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
