电动柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内外泄漏、同时阀门开启力矩小,能实现阀门迅速开启和关闭。UJ941SM电动柱塞阀规格:DN50~DN300、压力:PN16~PN64、温度:-20℃-500℃、材质:铸钢、不锈钢、铬钼钢、阀杆:不锈钢、介质:适用水、导热油、蒸汽、燃气、硝酸类。

名称:电动柱塞阀U941Y
可在线通过咨询了解详情

通过以下按钮进入下一步
 电动法兰柱塞阀U941Y概述

UJ941SM电动柱塞阀规格:DN50~DN300、压力:PN16~PN64、温度:-20℃-500℃、材质:铸钢、不锈钢、铬钼钢、阀杆:不锈钢、介质:适用水、导热油、蒸汽、燃气、硝酸类。

电动法兰柱塞阀产品特点工作原理

特点:

1、开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损。

2、密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。

3、在阀门中柱塞与密封环间采用过盈配合,从而保证了阀门的密封性,杜绝了内外泄漏。

4、关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。

工作原理:

电动柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内外泄漏、同时阀门开启力矩小,能实现阀门迅速开启和关闭。

电动柱塞阀的关闭由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通截止阀;开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。由于柱塞表面经过高精度外圆磨床加工而成。密封环采用弹性强、耐磨性高的无毒新型密封材料,所以密封可靠,经久耐用。电动法兰式柱塞阀U941Y所需的力距参数表。

UJ941SM电动柱塞阀所需的力距参数表:

DN(mm)尺寸(mm)

U941SM-25(40) (N.m)

50

65

80

100

125

150

200

250

300

350

400

450

500

PN2.5

120

220

240

320

480

550

1100

1400

1500

1800

2400

3000

4000

PN4.0

250

300

340

500

600

1000

2000

2600

2800

3400

4000

5000

5800

UJ941SM电动柱塞阀尺寸表

DN(mm)
尺寸(mm)

(UJ941H) U941SM

50

65

80

100

125

150

200

250

300

350

400

450

500

L

230

290

310

350

400

480

600

730

850

980

1100

1200

1250

型号

SMC-03

SMC-00

SMC-00

SMC-00

SMC-0
SMC-1

SMC-0
SMC-1

SMC-1

SMC-1
SMC-2

SMC-1
SMC-2

SMC-1
SMC-2

SMC-1

SMC-2

SMC-3

W

865

910

910

910

940
1052

940
1052

1052

1052
1150

1052
1150

1052
1150

1150

1150


D

165

185

200

235

270

300

360
(375)

425
(450)

485
(515)

555
(580)

620
(666)

670
(685)

730
(755)

K

125

145

160

190

220

250

310
(320)

370
(385)

430
(450)

490
(510)

550
(585)

600
(610)

660
(670)

D1

99

118

132

156

184

211

274
(284)

330
(345)

389
(409)

448
(465)

503
(535)

548
(560)

609
(615)

t

20

22

24

24

26

28

30
(34)

32
(38)

34
(42)

38
(46)

40
(50)

42
(50)

44
(52)

n-φ

4-18

8-18

8-18

8-22

8-26

8-26

12-26
(12-30)

12-30
(12-33)

16-30(16-33)

16-33
(16-36)

16-36
(16-39)

20-36
(20-39)

20-36
(20-42)

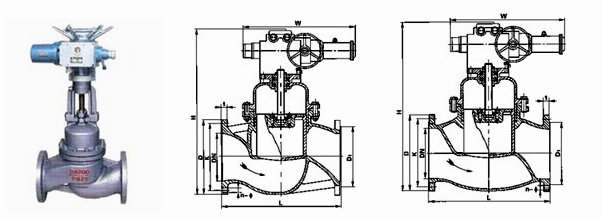

UJ941SM电动柱塞阀结构图


UJ941SM电动柱塞阀安装与维修

1沪通公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净,不必拆洗和更换。
2、本阀门可在任意位置安装,介质流动方向见阀体上箭头所示。
3、经过一段时间的使用,密封环如有磨损有渗漏必须先将阀门关闭后,再将中法兰螺栓均匀略加旋紧以至下渗漏即可,
4、不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
