自力式流量平衡阀,ZL47F自力式流量平衡阀主要是由一个自动调节阀瓣和手动调节阀瓣组成。利用介质自身的压力变化为动力,自动调节各支管路流量的平衡,准确稳定流量,同时具有开度指示,锁定、关闭等功能。平衡阀,自力式平衡阀,自动调节平衡阀自力式平衡阀利用介质自身的压力变化为动力,自动调节各支管路流量的平衡,准确稳定流量,同时具有开度指示,锁定、关闭等功能。适用于“供热、空调等非腐蚀性介质的流量控制。自力式平衡阀运行前一次性调节，即可使系统流量自动恒定在要求的设定值。

自力式流量平衡阀,ZL47F自力式流量平衡阀产品特点：

   ZL47F自力式平衡阀，主要是由一个自动调节阀瓣和手动调节阀瓣组成。利用介质自身的压力变化为动力，自动调节各支管路流量的平衡，准确稳定流量，同时具有开度指示，锁定、关闭等功能。适用于“供热、空调等非腐蚀性介质的流量控制。运行前一次性调节，即可使系统流量自动恒定在要求的设定值。

产品特点

1、可按设计要求或实际要求设定流量，自动消除系统的压差波动，保持流量不变。
2、克服系统冷热不均现象，提高供冷水（热水）的质量。
3、彻底解决近端压差大，远差压差的矛盾。
4、减少系统循环水量，减低系统阻力。
5、减少设计工作量，不需对管道进行繁琐的水力平衡计算，管网设计简单，维修方便，节约造价。
6、采用先进的技术膜片，理论误差为零，且可承受0.8的压差，整圈流量显示均为测试值。

自力式流量平衡阀产品用途：

ZL47F自力式流量平衡阀用于需要进行流量控制的水系统中，尤其适用于供热、空调等非腐蚀性液体介质的流量控制。运行前一次性调节，即可使系统流量自动恒定到要求的设定值。

静态平衡阀

　　也称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

　　动态平衡阀

　　分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。动态流量平衡阀亦称：自力式流量控制阀、自力式流量平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。

零部件材料

性能规范

主要外形尺寸

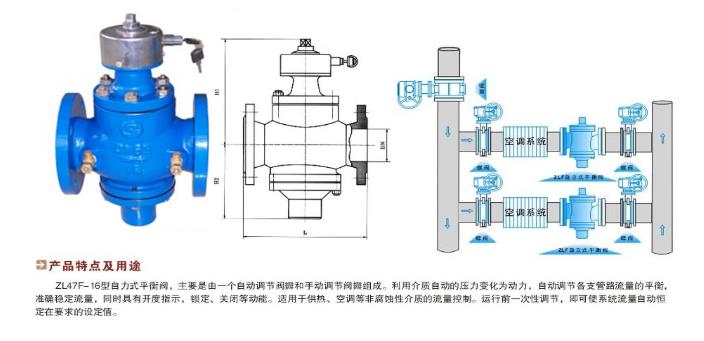

自力式流量平衡阀结构图

自力式流量平衡阀选型设计：

1、一般在管网的分支点，热口，室内立管皆应设计、安装自力式平衡阀，以提高系统调节性能。

2、自力式平衡阀可安装在供水管上，也可安装在回水管上。当系统流体工作压力超过散热器允许工作压力时，为安全起见，自力式平衡阀宜安装在供水管上。

3、***使用温度100℃，公称压力1.6MPa，(温度>100℃以上的要定做）。

4、适用压差范围：20-30KPa。当系统体工作压差超过300LPa时，为防止产生噪音，应采取措施将多出的压差消耗掉。

5、选用DN15-DN25口径的自力式平衡阀，须注明连接方式。
 自力式流量平衡阀的使用和维护：

①到货后应妥善保管、避免雨淋、存放于干燥处；
②应按阀体箭头所示的水流方向安装，切勿装反；
③在管道上可垂直安装亦可水平安装；
④流量设定方法：用专用扳手，打开保护螺丝，旋转阀杆，使刻度线调整到设定流量的对应值；
⑤自力式平衡阀不具备关断功能，根据需要，应另设关断阀门。

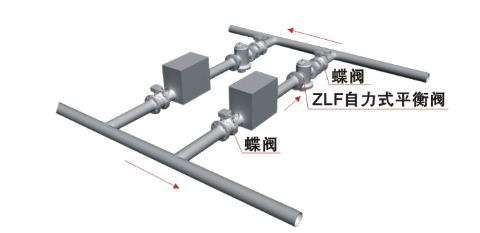

自力式流量平衡阀安装示意图：
