产品概述

PZ41TC手动陶瓷排渣闸阀：又叫陶瓷排渣闸阀，是在普通闸阀基础上迸行改进，阀体衬里、密封等过流界面均衬陶瓷材质。比普通金属阀门更加腐蚀、磨损及冲蚀，在高磨损的介质工况下使用寿命是普通金属阀门的3-6倍。手动陶瓷排渣闸阀广泛适用于公称压力PN16~64Mpa的火力电站水利排渣系统及水利工程的灰浆排放系统管路上，用于切断或接通管路中灰水混合物，渣水混合物等介质。可根据用户工况需要选择手动、气动及电动等驱动方式

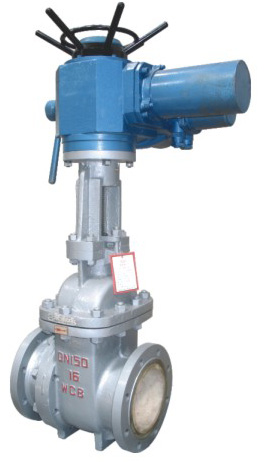

电动陶瓷排渣闸阀产品应用：
电动陶瓷排渣闸阀适合用于液、固混合介质，特殊的结构设计，排渣效果非趁，阀体内不积渣，关闭严密。闸板、阀座密封面材料均采用陶瓷制造，冲蚀磨损严重的过流百衬陶瓷，电动陶瓷排渣闸阀提高了耐磨性和耐腐性，大大延长了阀门使用寿命。手轮采用推力轴承设计，减小了启闭阻力；聚四氟乙稀填料杜绝了阀门外漏。 执行机构有电动、气动手动三种形式，也可根据用户不同要求设计不同形式的连接结构和执行方式。 耐磨陶瓷排渣闸阀适用于电力、石化、冶金、矿山、输煤厂、水泥厂、水处理厂等行业，尤其适用于磨损严重的灰浆、灰渣管路输送系统。

【产品标准】

· 设计与制造：GB12235 JB/T3595

· 结构长度：GB12221

· 压力温度等级：GB9131

· 连接法兰：JG/T79 GB9113 HG20593-20635

· 试验与检验：GB13927 JB/T9092

【产品用途】

　　陶瓷排渣闸阀适用于公称压力PN1.6～6.4MPa，工作温度0100的火力电站水力排渣系统及水利工作的灰浆排放系统管理上，切断或接通管路介质。也适用于石油、矿山、输煤、水泥厂等行业，其使用寿命比普通合金密封面阀门提高10倍以上。

【产品结构特点】

1. 密封可靠、性能优良、造型美观、互换性好。

2. 阀瓣、阀座密封面采用新工程陶瓷材料，按引进美国的先进工艺研制开发制造而成，耐磨、耐高温、耐腐蚀、抗擦伤性能特强，其使用寿命比普通合金材质密封面高10倍以上。

3. 阀体通道和内腔镶装及喷涂陶瓷衬里，可与陶瓷衬里管道连接组成耐磨管路系统，用于排灰排渣及放料排污系统可有效地延长系统的使用寿命。

4. 阀体出口流道线型设计合理，不存渣，启闭灵活，不卡阻。

5. 结构形式为楔式单闸板半密封强制密封，传动方式有手动、齿轮传动、电动等，满足各种工程需要及用户要求。

6. 采用高性能新型填料。

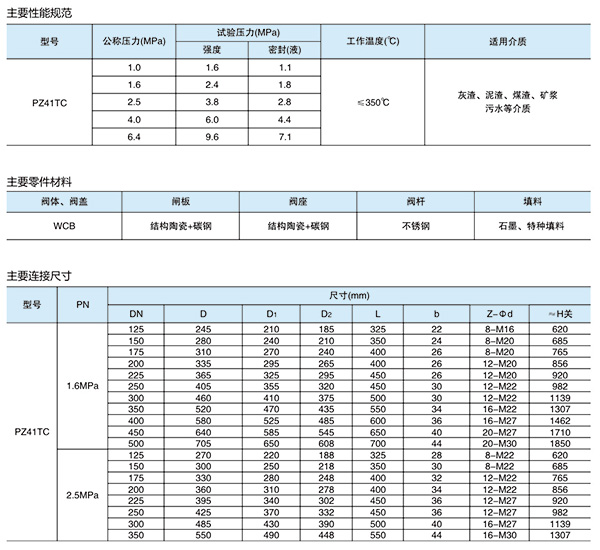

【主要零件的材料说明】

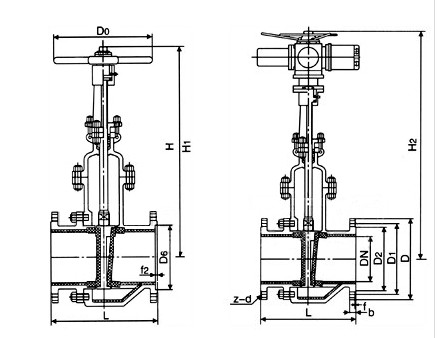

 电动陶瓷排渣闸阀结构图

陶瓷出料阀工作原理

当气源从上进气囗通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时，阅杆带动阀板向上运动，阅门开启。阀板与阀座之间加载弹簧，弹簧弹蝉力始终使阀板压向阀座保证阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进间。在启闭过程中，阀板能产生自转，使得密封面之间产生研磨、抛光作用，而且由于阀体对通道偏心，在开启排卸物料时，会产生涡流，形成的物料旋涡会自行清扫阀门内腔。所有的这些特点，使得这种阀门具有超长的使用寿命为您的系统安全运行提供了可靠的保证。
