浮球疏水阀,浮球式蒸汽疏水阀是国内外近年来先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平,能将蒸汽管道网及供热设备中的凝结水及时排出,并组织蒸汽泄漏,该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。

名称:浮球疏水阀
可在线通过咨询了解详情

通过以下按钮进入下一步

产品介绍:浮球疏水阀,浮球式蒸汽疏水阀是国内外近年来先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平,能将蒸汽管道网及供热设备中的凝结水及时排出,并组织蒸汽泄漏,该产品广泛用于石油、化工、轻纺、印染、制药、造纸、食品等工矿企业。
结构特点:1、能连续排水性能稳定,排水量大,漏气率小,背压率高。
2、不锈钢空心自由浮球是阀门的主要部件,采用不锈钢高精度研磨的圆浮球,

3、内部零件,均为不锈钢,抗腐蚀、耐磨损、使用寿命长。

 工作原理

自由浮球式蒸汽疏水阀利用浮力原理,浮球根据凝结水量的多少,随水位的变化而作升降,自动调节阀座孔的开度,连续排放凝结水,当凝结水停止进入时,浮球降的底部,回到关闭位置,排水停止,由于排水阀座孔总是在凝结水位以下,形成水封、水、气自然分离,达到无蒸汽泄漏。

性能要求

疏水阀应能排放空气,在5min时间内允许疏水阀有短暂的关闭,但关闭时间不得大于Imin

疏水阀在排除空气和其他不凝性气体时不能有气堵现象.



疏水阀大过冷度和小过冷度试验

1。试验方法

向疏水阀通入蒸汽使其关闭,然后引入饱和温度的凝结水。如果疏水阀不能立即开启,要等待其慢慢冷却,直至自动开启(开启时的进口凝结水温度即为开阀温度)。然后逐渐升高凝结水温度,直至疏水阀自动关阀(关闭时的进口凝结水温度即为关阀温度)

2。性能要求

开阀温度与相应压力下饱和温度之差的值为开阀过冷度。开阀过冷度的大值即为大过冷度。大过冷度不得大于设计给定值。关阀温度与相应压力下饱和温度之差的值为

关阀过冷度,关阀过冷度的大值即为小过冷度。小过冷度不大于设计给定值。

浮球疏水阀,浮球式蒸汽疏水阀主要零部件

序号

名称

材料

1

阀体

WCB

2

浮球

304

3

封圈

2Cr13

4

尾螺

2Cr13

5

并冒

2Cr13

6

平垫圈

H62

7

平垫圈

H62

8

挡圈

65Mn

9

滤网

304

10

螺母

45

11

螺柱

35CrMoA

12

石墨封圈

304+石墨

13

阀盖

A105

14

螺堵头

2Cr13

15

阀座

Q235

16

磨合膨胀片

304

17

弹簧

304

18

保护套

304

浮球疏水阀,浮球式蒸汽疏水阀主要外形尺寸

产品型号
  Produstion Type

口径

尺寸Dimensions

DN

L

H

D

D1

D2

b

f

Z-φd

CS41H-16C25 C40C
  CS41H-16 B
25 B40B

15

195

195

95

65

45

14

2

4-φ14

20

195

200

105

75

55

14

2

4-φ14

25

215

225

115

85

65

14

2

4-φ14

CS41H-16C25 C40C
  CS41H-16D
25 D40D

25

270

245

115

85

65

14

2

4-φ14

32

270

250

135

100

78

16

2

4-φ18

40

280

290

145

110

85

16

3

4-φ18

50

290

300

160

125

100

16

3

4-φ18

CS41H-16C25C
  CS41H-16F
25F

50

410

380

160

125

100

16

3

4-φ18

65

410

380

180

145

120

18

3

4-φ18

80

430

420

195

160

135

20

3

8-φ18

100

430

440

215

180

155

20

3

8-φ18

125

480

510

245

210

185

22

3

8-φ18

150

480

510

280

240

210

24

3

8-φ23

产品排水量表(过冷度为 6 时的连续排量)

CS41H-16 型自由浮球式蒸汽疏水阀排水量表(kg/h

工作压差/MPa

0.05

0.1

0.2

0.5

0.8

1.2

1.6

排水量

CS41H-16

160

230

300

110

160

250

360

90

130

200

280

290

浮球疏水阀


50

80

120

180

210

260

40

50

80

140

170

210

260

CS41H-16

Φ120

1400

2000

2800

1000

1300

1800

3100

800

1000

1400

2500

3500

600

800

1100

2000

2900

3800

500

600

900

1800

2600

3300

3800



CS41H-16C)型自由浮球式蒸汽疏水阀排水量表(kg/h

工作压差/MPa

0.05

0.1

0.2

0.5

0.8

1.2

1.6

排水量

产品代号Φ68

180

210

280

450

560

620

660

产品代号Φ120

500

600

900

1800

2600

3300

3800

产品代号Φ190

2820

4200

5080

7000

8530

10200

12100

产品代号Φ220

4200

6800

8500

10270

12400

15800

18500



CS41H-40)型自由浮球式蒸汽疏水阀排水量表(kg/h

工作压差/MPa

0.03

0.5

1.2

1.6

2.0

2.4

3.0

3.6

4.0

排水量

产品代号Φ68

100

270

380

440

480

520

580

610

630

产品代号Φ120

400

1100

1620

1900

2100

2280

2560

2780

2900

产品代号Φ190

1060

2770

4250

4900

5400

5920

6550

7050

7300

产品代号Φ220

1580

4160

6430

7520

8450

9000

10000

10800

11200

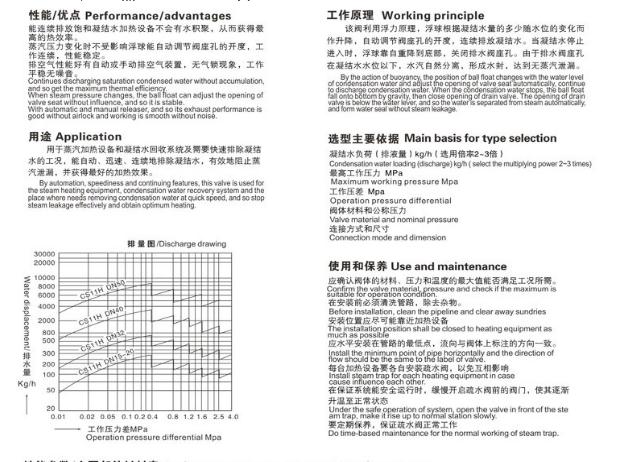

浮球式蒸汽疏水阀参数图

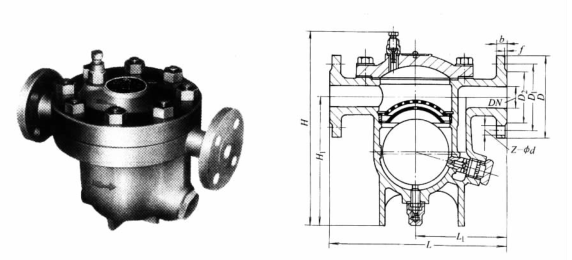

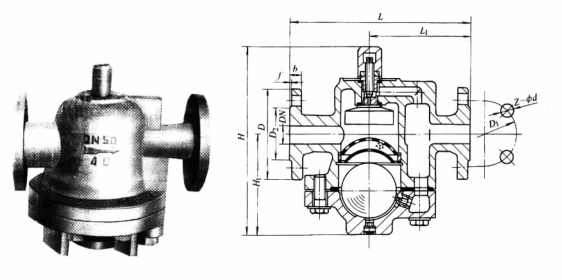

浮球式蒸汽疏水阀结构图:

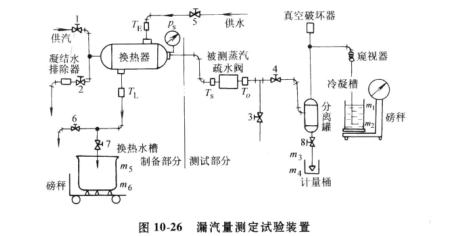

浮球式蒸汽疏水阀漏气量测定试验装置图:

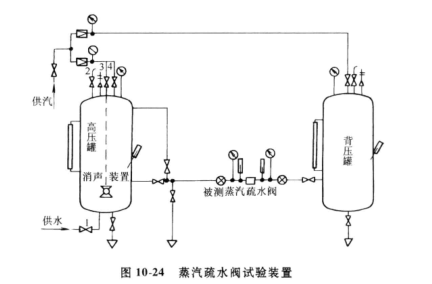

浮球式蒸汽疏水阀试验装置图:

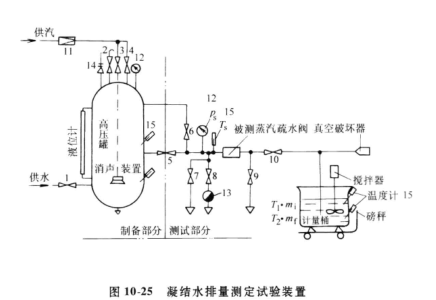

浮球式蒸汽疏水阀凝结水排量测定试验装置:
