阀门的启闭过程:开启阀门时,要先旋转手轮,使塞子上升,与密封面脱离,在旋转手柄90°C,使塞子的通道和阀体的通道想通,达到开启的目的。而关闭的过程是先旋转手柄90°C,便塞子的通道和阀体的通道垂直,在旋转手轮,使塞子 下降,达到密封。高压旋塞阀是石油矿场在固井、压裂作业时链接高压管汇的一个不可缺少的重要部件,也适合于类似的高压液体控制。该产品结构紧凑,容易保养,扭矩小,开启迅速,操作省力,是目前固井、压裂管汇中最理想的阀门。适用于公称压力CLASS150500LBS,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

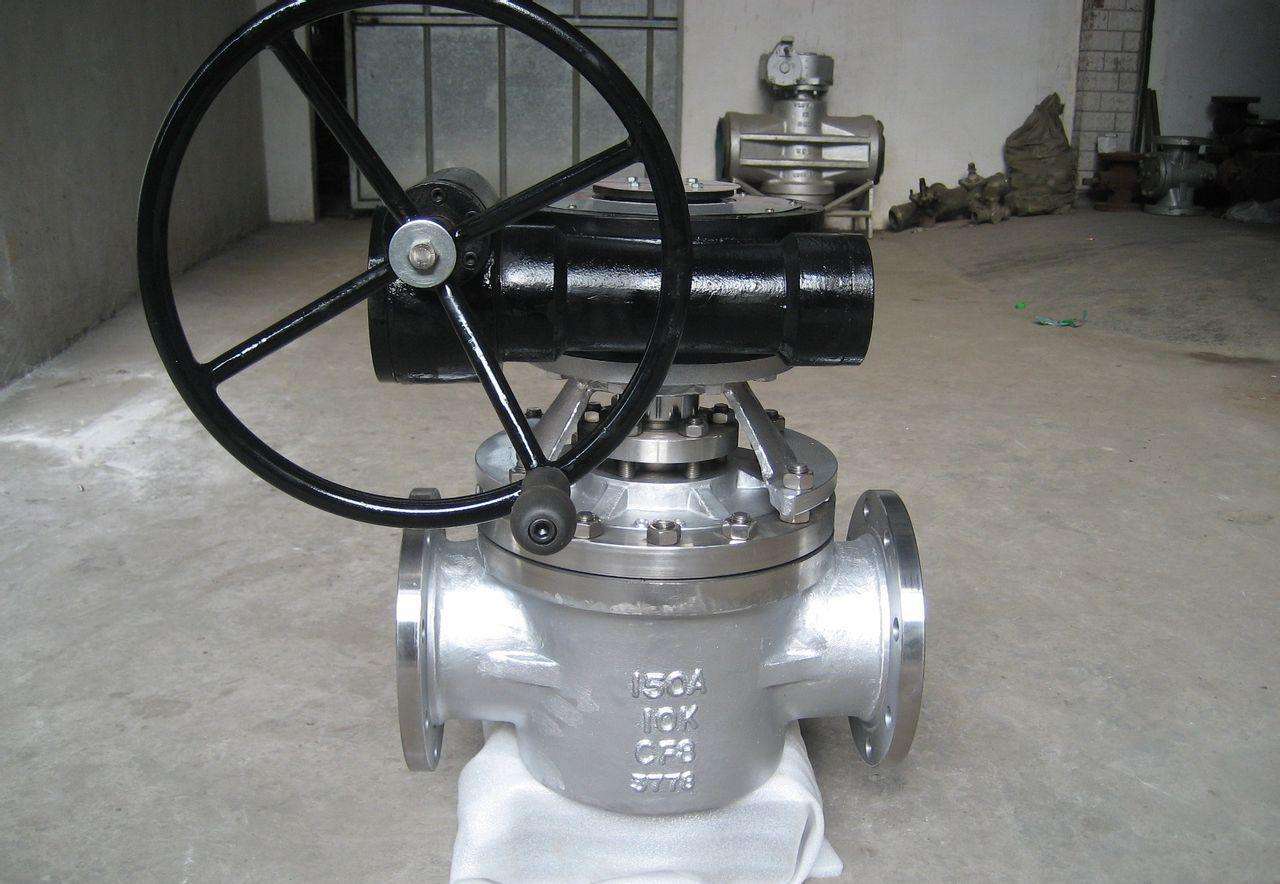

名称:ALX43W美标提升式硬密封旋塞阀
可在线通过咨询了解详情

通过以下按钮进入下一步
产品概述

适用于公称压力CLASS150500LBS,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质

阀门的启闭工作原理
美标提升式硬密封旋塞阀,高压旋塞阀产品特点:
1
、金属硬密封提升式旋塞阀启闭时先提升旋塞,使旋塞与阀座密封面相脱离,然后 90°旋转旋塞,使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离,故阀门的启闭非常轻松,而且密封面在开启或关闭过程中不易擦伤,阀门使用寿命长。
2
、金属硬密封提升式旋塞阀无论处在开启状态或关闭状态,密封面均受到保护,不受介质冲刷,密封紧密可靠。
3
、普通旋塞阀采用矩形流道,且流道面积缩减,有较大的流体阻力损失,而金属硬密封提升式旋塞阀采用与管道截面积相同的圆形通道,流体阻力小。
4
、金属硬密封提升式旋塞阀结构紧凑,体积小,与闸阀相比,阀门的高度尺寸大大减小,与截止阀相比,流体阻力大大减小。
5
、与普通旋塞阀相比,金属硬密封提升式旋塞阀适用的压力及温度范围更大。
6
、金属硬密封提升式旋塞阀两侧阀座密封面均可密封,阀门的安装与使用不受介质流向的限制。
7
、金属硬密封提升式旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使旋塞阀具有更好的密封性能。
8
、阀座密封面凸起,便于密封面清洗,密封面上不易积存结晶介质或固体颗粒。

阀门的启闭工作原理:

阀门的启闭过程:开启阙门时,要先旋转手轮,使塞子上升,与密封面脱离,再旋转手柄90℃,使塞子的通道和阀体的通道相通,达到开启的目的。而关闭的过程是先旋转手柄90℃,便塞子的通道和阀体的通道垂直,再旋转手轮,使塞子下降,达到密封。

主要结构特点:

1、产品结构合理、密封可靠、性能优良、造型美观。

2、阀门的启闭过程是在密封面脱离的状态下进行的,不会造成密封面的磨损。

3、双向流动,安装使用更加方便。

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种需要。

标准规范:
设计制造标准:API599API6D
结构长度标准:ASME B16.10
连接法兰标准:ASME B16.5
压力温度等级:ASME B16.34
试验检验标准:API598API6D

高压旋塞阀:产品介绍

    高压旋塞阀是石油矿场在固井、压裂作业时连接高压管汇的一个不可缺少的重要部件,也适用于类似的高压液体控制。该产品结构紧凑,容易保养,扭矩小,开启迅速,操作省力,是目前固井、压裂管汇中理想的阀门。

高压旋塞阀工作原理与结构特点:

·  旋塞阀主要由阀体、手轮、柱塞等零件组成。

·  旋塞阀进出口均采用 1502 由壬形式连接(也可以根据客户需求定做),阀体与衬瓦之间为圆柱配合,并通过衬瓦外圆镶入密封件密封。

·  衬瓦与柱塞之间为圆柱金属配合密封,其特点是配合精度高,密封可靠。
注: 10000psi 的高压下,也能较轻松的开启或关闭阀门。

主要零部件材料

零件名称

阀体、阀盖

旋塞

衬套、填料、垫片

螺栓

X14F50(Lb)C

X14F-600(Lb)C

WCB

2Cr13

PTFE

35CrMo

X14F50(Lb)P

X14F-600(Lb)P

CF8

304

PTFE

1Cr17Ni2

X14F50(Lb)R

X14F-600(Lb)R

CF8M

316

PTFE

1Cr17Ni2

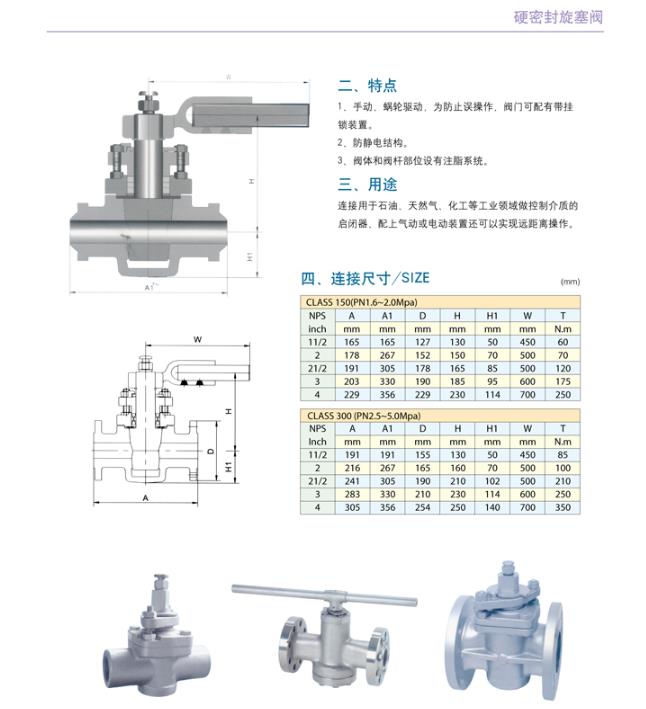

主要外形及连接尺寸

压力

公称通径DN

外形与连接尺寸(mm

300Lb

(ln)

(mm)

D

D1

D2

Do

L

H

b

f

z-Φd

1/2

15

95

66.5

35

-

140

110

15

2

4-Φ15

3/4

20

117

82.5

43

-

152

115

16

2

4-Φ19

1

25

124

89

51

-

165

115

18

2

4-Φ19

11/4

32

133

98.5

64

-

178

135

19

2

4-Φ19

11/2

40

156

114.5

73

-

190

140

21

2

4-Φ22

2

50

165

127

92

-

216

150

22

2

8-Φ19

21/2

65

190

149

105

-

241

165

25

2

8-Φ22

3

80

210

168.5

127

-

283

180

29

2

8-Φ22

4

100

154

200

157

300

305

380

32

2

8-Φ22

5

125

179

235

186

300

381

460

35

2

8-Φ22

6

150

318

270

216

320

403

520

38

2

12-Φ22

600Lb

8

200

381

330

270

320

419

580

41

2

12-Φ25

1/2

15

95

66.5

35

-

165

175

22

7

4-Φ15

3/4

20

118

82.5

43

-

190

175

23

7

4-Φ19

1

25

124

89

51

-

216

175

25

7

4-Φ19

11/4

32

133

98.5

64

-

229

220

28

7

4-Φ19

11/2

40

156

114.5

73

-

241

280

30

7

4-Φ22

2

50

165

127

92

-

292

305

33

7

8-Φ19

21/2

65

190

149

100

-

330

380

36

7

8-Φ22

3

80

210

168

127

-

356

450

39

7

8-Φ22

4

100

273

216

157

300

432

-

45

7

8-Φ25

5

125

330

266.5

186

300

508

-

52

7

8-Φ29

6

150

356

292

216

320

559

-

55

7

12-Φ29

8

200

419

349

270

320

660

-

63

7

12-Φ32

高压旋塞阀操作与使用:

    1. 使用前应将密封脂注满壳体与柱塞间的空隙。

    2. 使用前应将进行水压密封试验和水压强度试验,合格方可使用。

    3. 使用前应检查开关状态与标记是否一致,手轮旋转 90 度应实现开启或关闭。

美标旋塞阀使用注意事项:

1、旋塞阀的启闭状态是通过阀杆状态进行判断,阀杆的外端是正方形,其上所标示的直线与阀体方向垂直时表示阀体为关闭状态,与阀体方向平行时表示阀体为开启状态。
2、美标旋塞阀的开关不能使用人手操作,而需使用专用扳手,以尽量减少因打滑而可能造成的安全事故,同时扳手也尽量不使用活动扳手,减少启闭时打滑的几率。
3、开启时应按照操作要求检查所有必要项目,之后缓慢开启阀门,开启时操作人员还应注意不要站在密封面方向,避免一旦介质泄漏可能带来的安全事故,在遇到流体为酸碱流体时,操作人员须佩戴防护面具。
4、美标旋塞阀如配有管道视镜,则操作人员应在开启后,观察管道内是否有流体通过,在检查确认无误后才可离开现场。

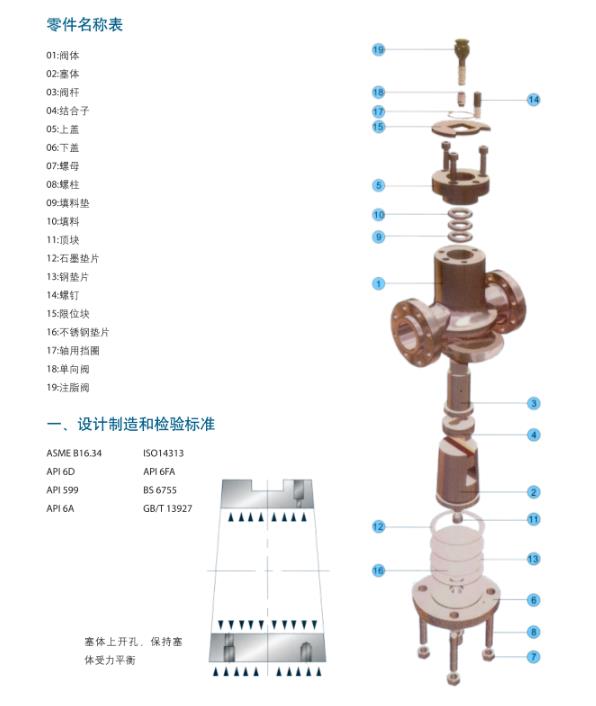

高压旋塞阀结构图:


高压旋塞阀维护和保养:

·  经常即使的保养维修,能延长阀的使用寿命。

·  工作完毕后应将及时清洗,并注油、注脂。

·  定期检查密封圈情况,发现损坏及时更换。

·  当柱塞与衬瓦不能密封时,应及时拆卸检查,如发现密封面有缺陷时,可进行研磨修复。

高压旋塞阀主要技术参数:

·  公称通径: 2″ 3″

·  工作压力: 35MPa 70MPa

·  材料级别: DD 一般酸性工况

·  额定温度: -40 ℃ l21 ℃

·  适用介质: 清水、泥浆、原油、固井水泥等

·  连接形式: 由壬




3"旋塞阀有蜗轮付手轮开启装置,无论在常温或低温环境中使用,开启自如,操作灵活;
   密封弧片与阀体间的压力密封通过方形密封圈实现;
   阀体密封的维护和保养不需要从管线上拆除,拆卸时不需要专用工具。维修时只需更换方形密封圈或密封弧片可修复旋塞阀;
   精密加工后的旋塞,涂镀后防腐性能极佳。密封弧片在工作状态下,有弹性变形,能保证液流和旋塞间的可靠密封;
   密封弧片和旋塞金属对金属的接触面,通过高精度的加工使密封弧片与旋塞间的密封性能极佳
   可视阀体位置:旋塞盖上的可视回转式限位器清楚地表明阀是完全打开或关闭。制动弹簧将阀限制在所需的位置上;
