抗生素截止阀具有较强的杀菌、清毒功能,防止产品染菌。 密封垫、阀体中道密封圈,阀杆填料全部采用优质聚四氟乙烯材料。寿命长、耐腐蚀,确保无内外漏。 卫生级抗生素截止阀流线型的流道,使得压力损失小。 密封垫可更换,拆卸更方便,维护费用低。抗生素截止阀主要应用于生物发酵、医药和啤酒发酵、发酵、生物农药发酵、生物肥料发酵、各种抗生素发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域,底部可以根据客户需要开设排泄孔,耐高温,无死角达到零泄漏水平。

名称:抗生素截止阀
可在线通过咨询了解详情

通过以下按钮进入下一步

抗生素截止阀简述:
抗生素截止阀具有较强的杀菌、清毒功能,防止产品染菌。 密封垫、阀体中道密封圈,阀杆填料全部采用优质聚四氟乙烯材料。寿命长、耐腐蚀,确保无内外漏。 卫生级抗生素截止阀流线型的流道,使得压力损失小。 密封垫可更换,拆卸更方便,维护费用低。抗生素截止阀主要应用于生物发酵、医药和啤酒发酵、发酵、生物农药发酵、生物肥料发酵、各种抗生素发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域,底部可以根据客户需要开设排泄孔,耐高温,无死角达到零泄漏水平。

 产品特点

具有较强的杀菌、清毒功能,防止产品染菌。密封垫采用耐高温聚四氟乙烯复合材料制成。(温度可达 ≤120℃)密封垫、阀体中道密封圈,阀杆填料全部采用优质聚四氟乙烯材料。寿命长、耐腐蚀,确保无内外漏。流线型的流道,使得压力损失小。密封垫可更换,拆卸更方便,维护费用低。抗生素截止阀由原来三种阀门分别操动,现改装为三合一操动,大大改变了原来的面貌,即省事又省钱,打破原来截止阀密封性能差,隔膜片耐温达不到要求,许多药厂靠高额进口隔膜片来维持作业。新型抗阀由节流阀、截止阀、隔膜阀三合一来代替原来抗生阀,而且在抗生阀基础上更上一层楼。使用范围广,不仅代替接种站的三通隔膜阀,而且可以广泛使用在原料药车间的结晶罐等的工艺管道上,效果良好。

抗生素截止阀作用原理
不锈钢抗生素截止阀设计关键的关键是阀体设计,阀体的结构虽然千变万化、各种各样、绚丽多彩,但两个截面明确的功能分工始终是一样的,阀体的纵截面确定流体的流向,阀体的横截面确定流体流过该截面流体的面积,根据流体力学原理,结合制药行业GMP标准要求,我们把抗生素截止阀的纵截面设计成先有锥面后有截面,流量形成旋涡形,让物料迅速离开阀内。抗生素截止阀整个流程线路上没有拐点、无任何死角,使流动方向和通道形状不会发生滞留的现象以及达到流体无阻力之目的,阀体上密封圈接触面设计成喇叭形,让物料象喷泉一样喷出,有利于工作介质的流动。不锈钢抗生素截止阀在阀体的底部增设了排气孔,即利于生产开始时管道中的污气排放,又利于生产过程中的消毒。对有些不使用该排气孔的企业,我们还专门为上述企业设计了不开排气孔截止阀阀体。



抗生素截止阀产品应用:
抗生素截止阀主要应用于生物发酵、医药和啤酒发酵等领域,底部可以根据客户需要开设排泄孔,耐高温使用寿命长,无死角达到零泄漏水平。 抗生素截止阀主要应用于各大生物发酵、医药和啤酒发酵、氨基酸发酵、生物农药发酵、生物肥料发酵、各种抗生素发酵、生物、生化、化学制药的物料、水、汽、冷的控制等领域。


抗生素截止阀卫生级处理:
抗生素截止阀内腔要求做抛光处理:因为表面光滑不容易积垢,污垢的沉积会使不锈钢生锈甚至造成腐蚀。 卫生条件对许多行业是很重要的,例如,食品加工、餐饮、酿造和化工等。

抗生素截止阀制造标准:
设计与制造:GB/T12235
法兰尺寸:JB/T79.1
结构长度:GB/T12221
检验与试验:JB/T9092

抗生素截止阀产品结构:
(1)新型抗生素截止阀流道呈螺旋形,在流通过程中没有拐点、无任何死角,上有隔膜片隔离,无物料滞留,可以安全、卫生输送物料,便于清洗,因此不易发生染菌,而且,在底部开有排气孔,完全符合制药行业GMP标准要求。 (2)新型抗生素截止阀阀杆的螺纹部位,不管阀门如何开启或关闭,阀杆的螺纹部位均不会与阀门内任何工作介质直接接触,因此彻底避免了物料在阀杆螺纹处粘结和滞留的机会,因而阀杆与物料与世隔离。 (3)截止阀从密封圈与锥形面接触后再由截面接触起到双重关闭作用。接触面经激光熔覆强化处理,大大地提高了其表面硬度和耐磨性,延长了阀门的使用寿命。 (4)阀体材料按各企业不同工作介质、工艺(温度、压力)要求选择不同的耐腐蚀材料,如304316L (5)该抗生素截止阀设计合理、体积小、材质优良、无死角、密封性能好、防腐性能强、运转均匀、操作方便、经久耐磨、清洗方便、消毒彻底、降低能源、节省时间、装配方便、零部件通配等十几大优点。

抗生素截止阀主要规格尺寸

规格(DN

主要连接尺寸

L

D

D1

D2

b

Z-Φd

H1

H2

D0

15

130

95

65

45

16

4-Φ14

252

120

20

150

105

75

55

16

4-Φ14

270

120

25

160

115

85

65

16

4-Φ14

310

140

32

190

135

100

76

18

4-Φ18

322

160

40

200

145

110

85

18

4-Φ18

360

180

50

230

160

125

100

20

4-Φ18

408

200

65

290

180

146

120

22

4-Φ18

435

240

80

310

195

160

135

22

4-Φ18

475

280

100

350

230

190

160

24

8-Φ23

525

320

125

400

270

220

188

28

8-Φ23

600

360

150

480

300

250

218

30

8-Φ25

675

400

200

600

350

310

278

34

12-Φ25

730

500

250

650

425

370

332

36

12-Φ30

786

550

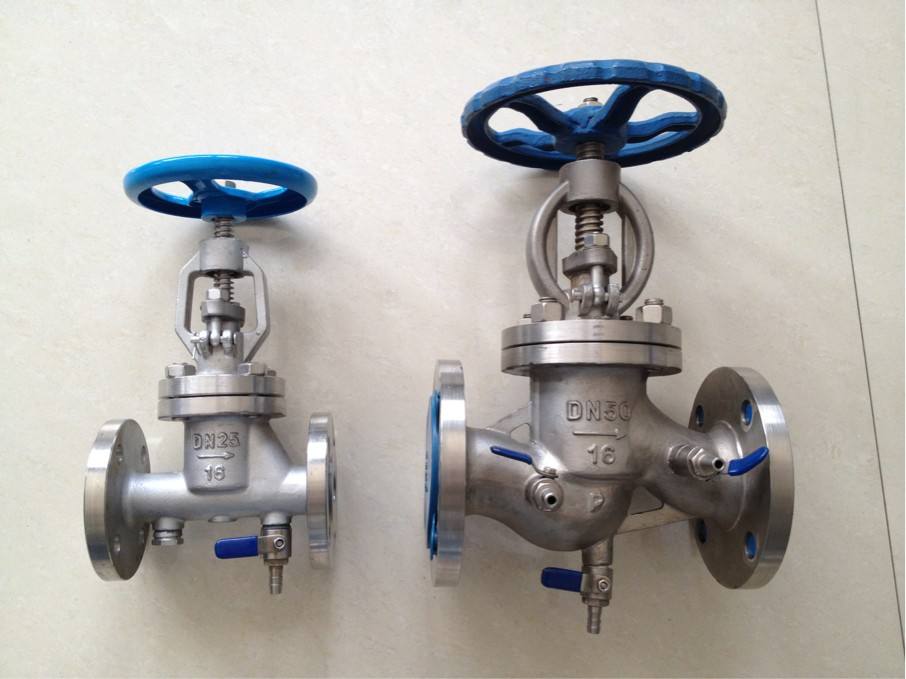

抗生素截止阀实拍图:





 抗生素截止阀结构图:
