膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。优点自动排空气,体积小,不怕冻,任意位置都可按装:维护方便,在管线上可以检查修理和更换零件;最的背压率≤80%,磨合坚固,使用寿命长。膜盒式疏水阀适用于蒸汽伴热和小型加热设备的阻汽排水,使用范围很广。

名称:CS46H膜盒式蒸汽疏水阀
可在线通过咨询了解详情

通过以下按钮进入下一步

膜盒式疏水阀,CS16H,CS46H膜盒式蒸汽疏水阀工作原理
膜盒式蒸汽疏水阀的主要动作元件是金属膜盒,内充一种气化温度比水的饱和温度低的液体。装置刚起动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态。阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀心向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀完全关闭,膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。有开阀温度低于饱和温度 15 ℃和 30 ℃两种膜盒供选择。在装置刚启动时,膜盒内压室的填充液处于冷凝状态时,阀门在开启位置,疏水阀前端的气体和冷凝水得到迅速排除;当凝结水进入阀腔,随着凝结水温度的升高,膜盒内压室的填充液随温度的升高而膨胀,内压室的压力也随着升高并驱使膜片带动阀门芯向主并方向,使疏水阀关闭。随着阀腔内凝结水温度的降低,膜盒内压室的填充液随温度的降低而开始冷凝,内压室的压力也随着降低,这时膜片外部压力大于膜盒内压室的压力,驱使膜片带动阀芯打开主阀,开始排除凝结水,当较高温度的蒸汽或凝结水又进入阀腔后,下一个周期又开始,疏水阀随着随着冷凝水温度的变化而控制阀门的开关,由于该阀排除的冷凝水温度低于饱和凝结水的温度,所以在工作时无新鲜蒸汽泄露,并能利用凝结水的部分显热,其节能效果显著。

膜盒式疏水阀的主要动作元件是金属膜盒,膜盒内充有一种汽化温度比水的饱和温度低的液体,有开阀温度低于饱和温度15℃和30℃两种可供选择。膜盒式疏水阀的反应特别灵敏,不怕冻,体积小,耐过热,任意位置都可安装。背压率大于80%,能排不凝结气体,膜盒坚固,使用寿命长,维修方便,使用范围很广。

  装置刚启动时,管道出现低温冷凝水,膜盒内的液体处于冷凝状态,阀门处于开启位置。当冷凝水温度渐渐升高,膜盒内充液开始蒸发,膜盒内压力上升,膜片带动阀芯向关闭方向移动,在冷凝水达到饱和温度之前,疏水阀开始关闭。膜盒随蒸汽温度变化控制阀门开关,起到阻汽排水作用。

膜盒式蒸汽疏水阀的优点是:
自动排空气,体积小,不怕冻,任意位置都可安装;维护方便,在管线上可以检查修理和更换零件;大背压率 ≤80% ,膜盒坚固,使用寿命长。 膜盒式疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水,使用范围很广。

高温高压膜合式疏水阀使用范围广泛,包括供热汽主管线、伴热管路、干燥器和工业加热蒸汽设备系统,是理想的选择。上海一环生产的高温高压膜合式疏水阀主要有一下特点:
1、出色的排空气能力,可耐过热的蒸汽和水锤。
2、在压力范围内部都是具有固定过冷的循环操作。
3、阀内装膜盒,有单组、双组、多组。适用于大排量场合。
4、感温元件,耐蚀性强,使本阀寿命经久耐用。
5、本件有碳钢不锈钢两种,小型轻量,立式安装效果较佳,亦可任意角度安装。

6、该阀在极少冷凝水形成的工况下都无新鲜蒸汽泄露。

7、启闭动作灵敏、可靠、自动排空气性能好,能确保加热系统升温快。

8、该阀B型膜盒过冷度大、排水位低、噪音小,是环保型的理想疏水阀,节能效果显著。

9、在低温环境中不怕冻、防水击、耐过热、体积小、重量轻、并且任何方式均可安装。

10、阀腔内设有不锈钢过滤网,维护保养简单。

11、钴铬钨合金阀座耐磨、耐腐蚀,并在关闭时无撞击,稳定性好,使用寿命长。

12、仪表专用疏水阀,具有合理的特小型结构和高质量的优越性。

膜盒式疏水阀,CS16H,CS46H膜盒式蒸汽疏水阀主要零部件

序号

名称

材料

1

螺柱

35CrMoA

2

螺母

45

3

标牌

304

4

阀盖

WCB

5

双金属片膜盒

304

6

双金属片膜盒密封座

304

7

石墨垫片

石墨

8

垫片

H62

9

滤网

304

10

阀体

WCB

11

垫片

H62

12

螺堵

Q235

主要外形尺寸

型号

口径DN

L

H

h

W

CS46H-16C
  CS46H-25C
  CS46H-40C

15

150

62

58

72

20

150

62

58

72

25

160

62

58

72

32

230

87

65

95

40

230

87

65

95

50

230

87

65

95

主要外形尺寸

型号

口径DN

L

H

h

W

CS16H-16C
  CS16H-25C
  CS16H-40C

15

100

62

58

72

20

100

62

58

72

25

120

62

58

72

32

150

87

68

95

40

160

87

68

95

50

160

87

68

95

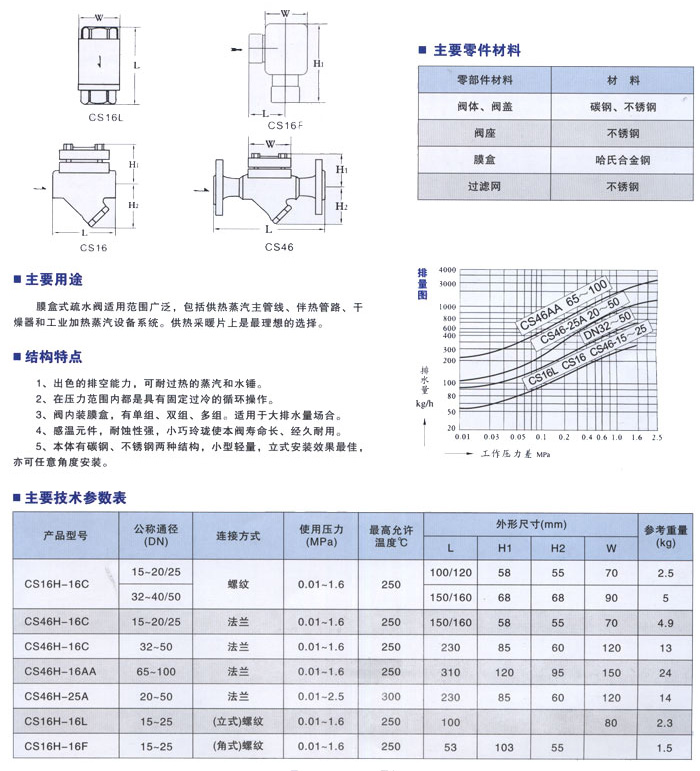

 主要尺寸表和结构图
