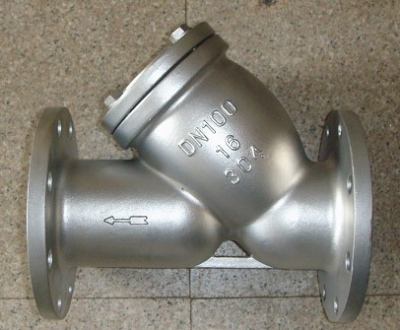

产品名称：不锈钢Y型过滤器

产品型号：SZ41H

使用介质：水、油品、气，硝酸类，醋酸类等

不锈钢Y型过滤器工作原理:

该产品安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。

RGY型过滤器用于水、油、气管道和各种设备上不可缺少的一种装置，它主要清除管内中的介质，来保护减压阀、泄压阀、定水位阀和水泵等设备，以达到正常运转。安装时请安在进口处，一般用水滤网采用10～30目/cm2,用气滤网采用40～100目/cm2，用油滤网采用60～200目/cm2

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置，Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型过滤器具有结构先进，阻力小，排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目，通气网为10~100目，通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后，固体杂质颗粒被阻挡在滤蓝内，而洁净的流体通过滤蓝、由过滤器出口排出 。
工作原理
Y型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。Y型过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作。
Y型过滤器是Y字型的，一端是使水等流质经过，一端是沉淀废弃物、杂质，通常它是安装在减压阀、泄压阀、定水位阀或其它设备的进口端，它的作用是清除水中的杂质，达到保护阀门及设备正常运行的作用，过滤器待处理的水由入水口进入机体，水中的杂质沉积在不锈钢滤网上，由此产生压差。通过压差开关监测进出水口压差变化，当压差达到设定值时，电控器给水力控制阀、驱动电机信号，引发下列动作：电动机带动刷子旋转，对滤芯进行清洗，同时控制阀打开进行排污，整个清洗过程只需持续数十秒钟，当清洗结束时，关闭控制阀，电机停止转动，系统恢复至其初始状态，开始进入下一个过滤工序。 设备安装后，由技术人员进行调试，设定过滤时间和清洗转换时间，待处理的水由入水口进入机体，过滤器开始正常工作 。
产品分类
1.空气过滤器 使受到污染的空气被洁净到生产、生活所需要的状态，也是使空气达到一定的洁净度。
2.液体过滤器 使受到污染的液体被洁净到生产、生活所需要的状态，也是使液体达到一定的洁净度。
3.网络过滤器 通过设置来阻挡垃圾信息，使出电脑屏幕上的信息尽量符合要求。同吸收的原理将不同颜色的光线分离
4.光线过滤器，把一些不需要的光线吸收掉。上面说的应该是网式过滤器，其实过滤器还有很多种，譬如叠片过滤器、砂滤器、碳滤器等等，主要原理都是利用过滤介质的孔径截留比介质孔径更小的物质，当然有的过滤介质还具有吸附等特殊效果。大多过滤器反洗也没有那么麻烦，只要用清水从过滤出水的一端导入逆向反冲洗过滤器中的介质可以达到很好反洗效果。本类阀门在管道中一般应当水平安装 。

不锈钢过滤器,不锈钢Y型过滤器又名除污器、过滤阀，是输送介质的管道系统不可缺少的一种装置，其作用是过滤介质中的机械杂质，可以对污水中的铁锈、沙粒、液体中少量固体颗粒等进行过滤以保护设备管道上的配件免受磨损和堵塞，可保护设备的正常工作，当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

不锈钢过滤器,不锈钢Y型过滤器过滤网采用不锈钢双层网结构，坚固耐用，具有结构先进、流阻小、排污方便等特点，可用于水、蒸气、油品、酸类、尿素、氧化性介质等多种介质。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。
不锈钢过滤器,不锈钢Y型过滤器可根据用户需要设置过滤网的目数，一般通水网为18-30目，通气网为40-100目，通油网为100-480目。
Y型过滤器体形小、滤眼细、阻力小、通流快速，压力损失小、安装检修方便、成本低、抗污性强、排污时间短、排渣方便。
Y型过滤器还可与伸缩节组成具有安装长度可调节的Y型拉杆伸缩过滤器。

不锈钢过滤器,不锈钢Y型过滤器设计制造标准：
结构长度标准：GB/T12221-2005
连接法兰标准：JB79-94,GB/T9113-2000
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008

结构特点

1、采用不锈钢双层网结构，坚固耐用，
2、具有结构先进、流阻小、排污方便、纳污量大等等特点，
3、使用维护极为方便。可根据用户需要设置过滤网的目数。

产品实拍图

产品主要零部件材料

滤网目数

技术参数

产品结构图
