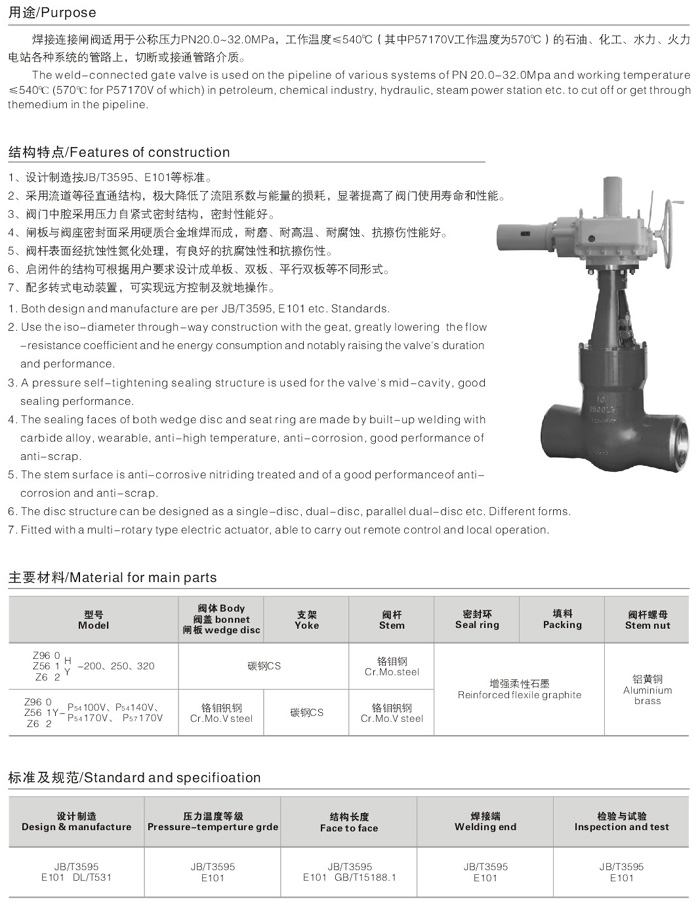

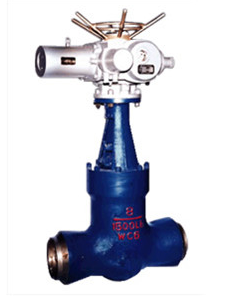

高温高压电站闸阀Z960Y产品概述:

Z960Y高温高压电站闸阀适用于公称压力PN16.0-32.0MPa，工作温度≤540℃(其中P57170V工作温度为570℃)的石油，化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸汽、酸性介质等。操作方式有：手动、齿轮传动、电动等。

高温高压电站闸阀有两种标准式，一种是遵循 ANSIB16.34和JSL1E101标仹的引进型另一种是按JB3595标准的国标型其遵

循的温度-压力等级是，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封

性能。自密封圈有两种材料，一种是低碳钢，另一种是柔性石墨316丝(网)。密封面上层焊钻基硬质合金，其加工后的纯金星

层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。支管两端为焊接结构，焊按坡口可按标准或用户要求制作。

产品结构特点：

1、设计制造按JB/T3595等标准，可与国产设备配套使用。　　

2、阀门中腔采用压力自紧式密封结构、密封性能好，支管两端为焊接结构。　　

3、闸板与阀座密封面采用司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好。　　

4、阀杆经调质和表面氮化处理，有良好的抗腐蚀性和抗擦伤性。　　

5、启闭件的结构可根据用户要求设计成单板、双板、平行双板等不同形式。

Z960Y高温高压电站闸阀产品引用标准

制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定；
结构长度按E101的规定或按用户提供尺寸
焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。

技术工艺优势：

1,壳体采用锻造及铸造两种工艺选项,外观光洁,组织均匀,满足高温高压要求；视用户需求可提供全系列全锻钢闸阀；
2,特殊材料配对,确保密封面高硬度及硬度差；精密研磨,光洁如镜,耐磨耐蚀,有效延长使用寿命；
3,背密封设计,有效保护密封填料,杜绝跑冒滴漏；
4,高压水强度,高压气体强度,无损检测等多道检测,全面控制承压件质量；
5,阀杆表面经精密磨削及硬化处理,抗擦伤耐腐蚀,有效地减轻启闭力矩,操作更轻松；
6,采用特殊缓蚀填料结构设计,耐温耐压,无腐蚀,自动润滑,减轻启闭摩擦,避免对阀杆表面的腐蚀,进而免除外漏；
7,双向承压密封设计,满足各类特殊工况的苛刻要求；
8,严格手工配研,确保双侧密封面吻合度 90% 以上,实现气泡级出厂密封检测；
9,Z60 系列独特的闸板弹性槽设计,自动补偿加工误差,适应高温工况,避免咬死； Z62Y 系列为双闸板设计,闸板自动矫正加工误差,始终保持密封面 吻合度,特别便于用户现场维修保养；
10,阀盖自紧密封设计,压力越高,密封越可靠；

主要零件材料

Z960Y高温高压电站闸阀 性能规范

Z960Y高温高压电站闸阀 主要外形尺寸

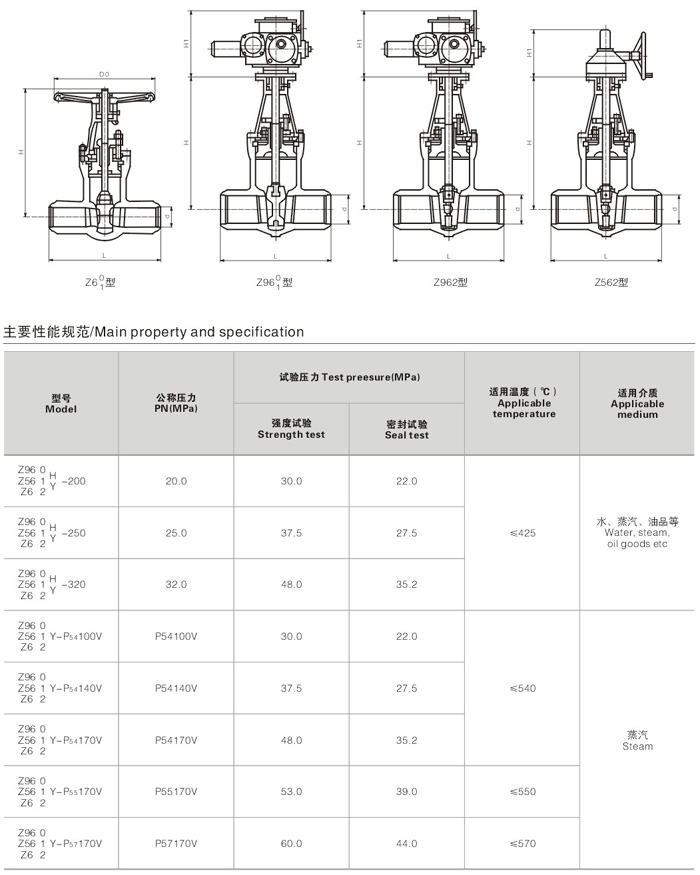

高温高压电站闸阀结构图

高温高压电站闸阀安装说明

1,电动闸阀必须垂直安装,阀杆向上,介质流向可从任何一侧流入。
2,电动装置安装在环境温度为一20"C～ 40℃,相对湿度≤80％无腐蚀,无爆炸性气体环境中。
3,电动装置用于管道温度低于350"(：时,则采用半流体锂基润滑油(Q／sYl002—65) 用于管道温度高于350~(：时,则采用GB492—2N一4钠基润滑脂进行润滑。

订货须知：

    一、①Z962Y高温高压电站阀门产品名称与型号②Z962Y高温高压电站阀门口径③Z962Y高温高压电站阀门是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定型号，请按型号直接向我们沪通销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们沪通的阀门专家为您审核把关。
