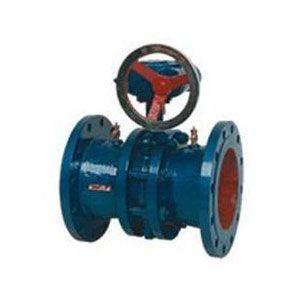

产品概述：
KPF-16型平衡阀是一种具有特殊功能的阀门，其具有良好的流量特性，能够合理分配流量，实现流量定量，可以有效地解决供热(空调)系统中存在的室温冷热不匀问题。由于该阀设有开启度指示，开度锁定装置及用于流量测定的测压小阀，所以只在各支路及用户入口装上适当规格的平衡阀，并用专门的智能仪表进行一次性调试后锁定，便可将系统的总水量控制在合理范围内，从而克服了"小流量，小温差"的不合理现象。该产品是供热系统中的理想产品。KPF平衡阀既可安装在供水管上，也可以安装在回水管上，一般我们建议安装在回水管上，尤其对于高温环路，为方便调试，更要装在回水管上，安装了平衡阀的供（回）水管不必再设截止阀。
平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。平衡阀可分为三种类型：静态、动态及压差自力式平衡阀。静态平衡阀亦分手动、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），调整阀门的Kv（阀门流通能力）来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，消除系统中阻力不平衡的现象，从而能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减。静态平衡阀在系统中应用场合可以在：总管、立管、水平支管以及末端等使用，效果等同于同程管。
静态平衡阀产品作用：
静态平衡阀即数字锁定平衡阀，是一种静态水力工况平衡用阀，它具有等百分比的流量特性曲线，适用于集中量调节，集中质调节及分阶段改变流量的量调节系统，当系统流量发生变化时，安装了静态平衡阀的各支路，各用户的流量会按比例增大或减小，保持初调节时的流量分配方案。静态平衡阀还具有开度显示和开度锁定功能，在供暖和空调水系统中使用该阀，可达到节热节电的效果。
KPF型平衡阀技术参数
公称压力：1.6MPa
公称通径：15～600mm
适用介质：水、油等非腐蚀性液体
适用温度：0～100℃
法兰标准：GB/T 17241.6GB/T 9113
试验标准：GB/T 13927API598
性能零件参数表
公称压力 | 试验压力（MPa） | 工作压力（MPa） | 工作介质 | 介质温度(℃) | ||
壳体 | 密封 | P20 | P12 | |||
1.6 | 2.4 | 1.76 | 1.5 | 1.6 | 水、蒸汽 | ≤200 |

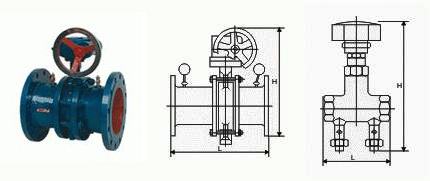

产品结构图：
规格参数表
零件名称 | 阀体、阀盖、阀瓣、手轮、填料压套 | 阀杆 | 密封圈 | 螺母 | 垫圈 | 填料 |
材质 | 优碳钢、灰铸铁 | 不锈钢 | 不锈钢 | 铸钢 | 橡胶石棉板 | 膨胀石墨 |

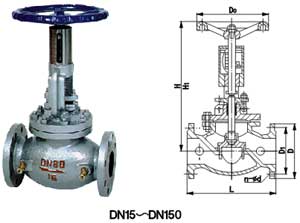

主要外形尺寸
型号 | KPF-16 | ||||||||||||||||||
公称压力PN(MPa) | 1.6 | ||||||||||||||||||
公称通径DN(MPa) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | |
尺寸(mm) | L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | 787 | 914 | 978 | 1295 |
H | 150 | 160 | 182 | 192 | 250 | 264 | 380 | 413 | 446 | 540 | 623 | 687 | 782 | 914 | 968 | 1037 | 1440 | 1790 | |
H1 | 160 | 170 | 197 | 207 | 270 | 284 | 410 | 448 | 506 | 595 | 688 | 762 | 867 | 1009 | 1073 | 1152 | 1440 | 1790 | |
D0 | 80 | 180 | 80 | 90 | 100 | 120 | 200 | 200 | 240 | 240 | 360 | 400 | 500 | 500 | 680 | 680 | |||

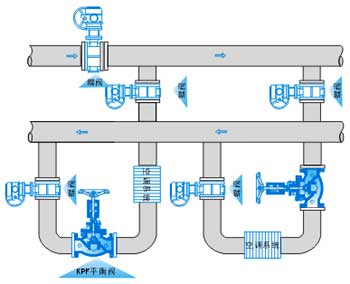

流量曲线图/安装示意图
