【产品用途】

A46先导式安全阀是一种新颖结构的安全阀。主要用于石油天气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的佳超压保护装置。先导式安全阀的主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作寿命长、工作稳定可靠，46F/Y先导式泄压安全阀还可以在线调校、反复启跳排放后，仍然能自动回座，关闭严格，操作维护方便。

【产品特点】

1. 阀座软密封保证安全阀启跳前后的良好密封性

2. 允许工作压力接近安全阀的整定压力

3. 较小超压能使主阀迅速打达到全启状态

4. 安全阀动作性能和开启高度不受背压的影响

5. 启闭压差可以调节

6. 导阀不流动型结构设计减少了有害介质的排放和环境污染

7. 可以在线检测安全阀的整定压力

【执行标准】
设计规范：GB/T 12243
结构长度：GB/T 12221
法兰连接：JB/T 79
试验与检验：GB/T 12242
产品标识：GB/T 12220
供货规范：JB/T 7928

【产品型号】

A46F(Y)-16C(P,R,R3)
A46F(Y)-25(P,R,R3)
A46F(Y)-40(P,R,R3)
A46F(Y)-64(P,R,R3)
A46F(Y)-100(P,R,R3)
KA46F(Y)-16C(P,R,R3)
KA46F(Y)-25(P,R,R3)
KA46F(Y)-40(P,R,R3)
KA46F(Y)-64(P,R,R3)
KA46F(Y)-100(P,R,R3)

【整定压力等级】

公称压力(MPa)	整定压力等级
1.6	0.06～0.1	0.1～0.16	0.16～0.25	0.4～0.6	0.6～0.8	0.8～1.0	1.0～1.3	1.3～1.6
2.5	1.3～1.6	1.6～2.0	2.0～2.5
4.0	1.3～1.6	1.6～2.0	2.0～2.5	2.5～3.2	3.2～4.0
6.4	2.5～3.2	3.2～4.0	4.0～5.0	5.0～6.4
10.0	3.2～4.0	4.0～5.0	5.0～6.4	6.4～8.0	8.0～10.0

【性能参数】

型号		铸钢型 WCB	304不锈钢型	316不锈钢型	316L不锈钢型
口径范围		DN25~DN200
适用温度		≤200°C
适用介质		水、油品、气体	腐蚀性介质	腐蚀性介质	腐蚀性介质
材料	1、阀体	WCB	CF8	CF8M	CF3M
	2、阀座	2Cr13/2Cr13+PTFE	304SS/304SS+PTFE	316SS/316SS+PTFE	316L/316L+PTFE
	3、导向套	304SS	304SS	316SS	316L
	4、弹簧	50CrVA	50CrVA包覆PTFE	50CrVA包覆PTFE	50CrVA包覆PTFE
	5、O型圈	viton	viton	viton	viton
	6、阀盖	WCB	CF8	CF8M	CF3M
	7、导阀	304SS	304SS	316SS	316L

【主要外形尺寸】

A46先导式安全阀连接尺寸(mm)
公称压力	公称通径	do	L	L1	L2	H	DN’
1.6MPa 2.5MPa	25	15	110	95	150	365	32
	32	20	115	100	150	375	40
	40	25	120	110	160	390	50
	50	32	135	120	160	410	65
	65	40	160	140	175	435	80
	80	50	170	135	175	451	100
	100	65	195	175	195	500	125
	125	80	210	190	220	526	150
	150	100	255	230	265	623	175
	200	125	300	260	300	690	250
4.0MPa	25	15	110	95	150	365	32
	32	20	115	100	150	375	40
	40	25	120	110	160	390	50
	50	32	135	120	160	410	65
	65	40	160	140	175	435	80
	80	50	170	135	175	451	100
	100	65	195	175	195	500	125
	125	80	210	190	220	526	150
	150	100	255	230	265	623	175
	200	125	300	260	300	690	250
6.4MPa	25	15	110	100	160	365	32
	32	20	130	110	160	375	40
	40	25	130	120	170	445	50
	50	32	135	130	195	460	65
	65	40	175	160	225	495	80
	80	50	175	160	225	525	100
	100	65	195	195	245	565	125
	150	100	280	265	265	610	200
	200	125	300	295	300	680	250
10.0MPa	25	15	110	100	160	365	32
	32	20	130	110	160	375	40
	40	25	130	120	170	445	50
	50	32	135	130	195	460	65
	65	40	175	160	225	495	80
	80	50	175	160	225	525	100
	100	65	195	195	245	565	125
	150	100	280	265	265	610	200
	200	125	300	295	300	680	250

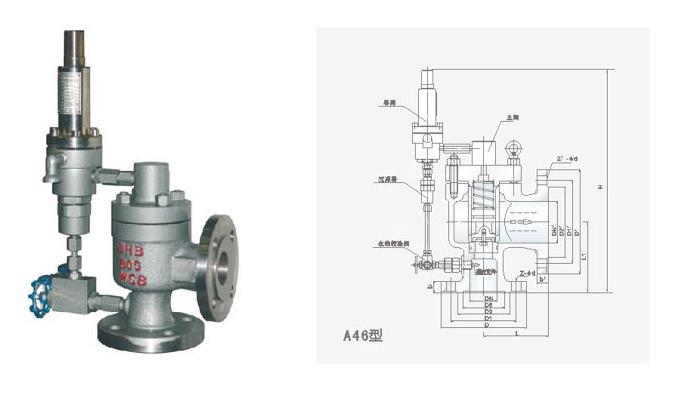

结构图：


先导式安全阀安装应符合下列要求

(1)额定蒸发量大于0.5的锅炉，至少装设两个先导式安全阀：额定蒸发量小于或等于0.5th的锅炉，至少装一个安全阀。可分式省煤器出囗处、蒸汽过热器出囗处都必须装设

先导式安全阀

(2)先导式安全词应垂直安装在锅商、集箱的高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门

(3)先导式安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。

(4)对于额定蒸汽压力小于或等于382MPa的锅炉，先导式安全

应小于25mm：对于款定蒸汽压力大于382MPa的锅炉，安全阀喉径不应小于20mm

(5)先导式安全阀与锅炉的连接管，其截面积应不小于安全阀的

积。如果几个安全阀共同装设在一根与锅筒直接相连的短管上，短管的通路截面积应不步于所有安全阀

排汽面积的1.25倍。

(6)先导式安全阀一般应装设排汽管，排汽管应直通安全地点，并有足够的截面积，保证排汽畅通。安全排气管底部应装腔作势有接到安全地点的疏水管，在排气管和疏水

管上都不允许装设阀门。
