柱塞阀简介: 柱塞阀是我厂引进德国格林格斯阀,结合国内实际研制开发,它的设计与制造是为了解决普通截止阀存在的,普通截止阀上密封采用坯根填料,无法排除外泄现象,下密封由阀瓣与阀体通道平面或角度密封(金属密封),密封面因金属间的磨损而导致泄漏,且维修困难;柱塞阀的结构特点是由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通截止阀;开关柱塞阀时,柱塞在密封圈中缓慢移动,接触面几乎不磨损,关闭时,柱塞插入下密封圈,截断流道;开启时,柱塞虽然脱离下密封圈,但仍藏在上密封圈内,保持与外界隔离,不致发生泄漏。 密封圈是科技产品,是柱塞阀的关键零件,它由聚四乙烯、石墨、高弹性胶等组成,经百万次往复运动测试,仍可提供良好的密封性能。同时阀门开启力矩小、密封面积大、适用介质广、适应温度高、密封性可靠、使用寿命长、维修方便等特点。广泛适用于石油、化工、电力、制药、食品、纺织、印染、锅炉、机械等行业。柱塞阀结构及使用说明: 密封圈是阀门的心脏。主要含有聚四乙稀和一种高质弹性胶及石墨。密封圈不只表面含石墨,石墨伸展及整个密封圈各部。因此在整个使用寿命中密封圈都保持特别出色的自我润滑性能。 密封圈的适用温度由-10℃至350℃。准确应用可参阅本资料内压力/温度图。 密封圈的适用介质:强烈无机酸、食物、传热油、水、蒸汽、气、油溶剂及很多其他媒介。密封圈具有高强度、高耐磨、回弹性强、尺寸准确而且具有良好复原特性,所以有极好保持形状的性能及长久寿命。渗漏的处理 假如久用之后出现渗漏,应将阀门关闭,然后按对角方式稍微拧紧阀盖上的螺母,直到渗漏现象***为止。注意!千万不可将螺母一次性拧到底。更新柱塞阀的维修的方法 当阀盖上的螺母已经拧到底不能***渗漏现象时,要维修,维修时需要换密封圈。这里讲“更换”不必将泄漏的柱塞阀阀体从管道上分离下来,而是新密封圈替换旧密封圈。此程序无需特别器具或技术人员。每个熟练工人皆毫无困难地更换密封圈,为了更方便安装工作,我们提供一套简单的工具-灯笼式(隔框、密封圈)取出器,具体步骤如下: 1、切断上游流体,使待修阀门(以下简称阀门)不再有流体流过,开启阀门(全部开启); 2、拆下螺母,朝关闭方向旋转手轮,将阀盖带出; 3、待阀盖螺柱孔脱离双头螺栓时,将阀盖绕阀杆转一小角度,使阀盖法兰底面对着双头螺栓头; 4、反方向旋转手轮,让阀盖抵在双头螺栓上,继续反转手轮直到柱塞拔脱上密封圈; 5、用灯笼式取出器取出上密封圈、隔框、用起子起出下密封圈; 6、用新密封圈代替旧密封圈,按照下密封圈-隔框-上密封圈的顺序装入阀体内; 7、擦净密封圈内表面和柱塞外表面后,将柱塞连同阀盖、阀杆等一起位,拧上螺母,将阀盖端面压在上密封圈上; 8、朝关闭方向旋入手轮,将柱塞压入密封圈中; 9、按照“重新收紧的保养程序”一节办理; 更新密封圈后的柱塞阀性能几乎如新用时的密封圈
柱塞阀的结构特点是由一个不锈钢柱塞、上下两只富弹性密封圈及一个金属隔框组成,密封效果由柱塞与密封圈紧密配合来达到,柱塞插在两只密封圈中,密封面积远大于普通
密封圈是科技产品,是柱塞阀的关键零件,它由聚四乙烯、石墨、高弹性胶等组成,经百万次往复运动测试,仍可提供良好的密封性能。同时
柱塞阀结构及使用说明:
密封圈是
密封圈的适用温度由-10℃至350℃。准确应用可参阅本资料内压力/温度图。
密封圈的适用介质:强烈无机酸、食物、
渗漏的处理
假如久用之后出现渗漏,应将
更新柱塞阀的的方法
当阀盖上的螺母已经拧到底不能消除渗漏现象时,要,时需要换密封圈。这里讲“更换”不必将泄漏的柱塞阀阀体从管道上分离下来,而是新密封圈替换旧密封圈。此程序无需特别器具或技术人员。每个熟练工人皆毫无困难地更换密封圈,为了更方便安装工作,我们提供一套简单的工具-灯笼式(隔框、密封圈)取出器,具体步骤如下:
1、切断上游流体,使待修
2、拆下螺母,朝关闭方向旋转手轮,将阀盖带出;
3、待阀盖螺柱孔脱离双头螺栓时,将阀盖绕阀杆转一小角度,使阀盖
4、反方向旋转手轮,让阀盖抵在双头螺栓上,继续反转手轮直到柱塞拔脱上密封圈;
5、用灯笼式取出器取出上密封圈、隔框、用起子起出下密封圈;
6、用新密封圈代替旧密封圈,按照下密封圈-隔框-上密封圈的顺序装入阀体内;
7、擦净密封圈内表面和柱塞外表面后,将柱塞连同阀盖、阀杆等一起位,拧上螺母,将阀盖端面压在上密封圈上;
8、朝关闭方向旋入手轮,将柱塞压入密封圈中;
9、按照“重新收紧的保养程序”一节办理;
更新密封圈后的柱塞阀性能几乎如新用时的密封圈

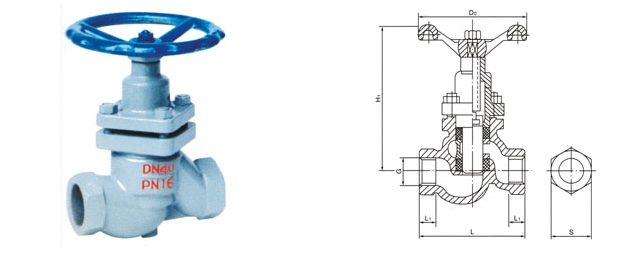

丝扣柱塞阀U11SM 主要结构尺寸
公称通径 | U11SM、UJl1H-1.6 25.40 C.P.R | |||||||
阀体长度 | 接头长度 | 接头长度 | 手轮直径 | 管螺纹 G | 关闭高度 | 开启高度 | 重量 | |
15 | 90 | 14 | 32 | 80 | 1/2 | 133 | 157 | 2.1 |
20 | 100 | 16 | 36 | 100 | 3/4 | 141 | 169 | 2.8 |
25 | 120 | 18 | 46 | 120 | 1 | 165 | 199 | 3.8 |
32 | 140 | 20 | 55 | 140 | 11/4 | 179 | 225 | 5.8 |
40 | 170 | 22 | 65 | 160 | 11/2 | 198 | 246 | 8.3 |
50 | 200 | 24 | 80 | 200 | 2 | 226 | 282 | 13.2 |
丝扣柱塞阀U11SM 性能规范
阀体材料 | 适用温度 | 适用介质 | 压力范围 |
铸钢 | ≤250℃ | 水、蒸汽、油品 | PN 1.6-6.4MPa |
铸铁 | ≤180℃ | 水、蒸汽、油品 | PNl.6 |
不锈钢 | ≤200℃ | 硝酸、醋酸 | 通径范围 |
含钼不锈钢 | ≤200℃ | 氮、氢、尿素等 | DNl 5-300mm |
丝扣柱塞阀U11SM 试验压力
试验项目 | 试验介质 | 试验压力 |
压强试验 | 水 | 1.5PN |
高压密封试验 | 水 | 1.1 PN |
低压气密封试验 | 气 | 0 5-0.7MPa |
上海沪通阀门科技有限公司销售产品电站阀:闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀,减温减压装置,铝厂专用阀,固定式球阀,液控蝶阀,超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。
维修保养:
1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。
2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。
4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时,沪通阀门应处于全开位置。
7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。
8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。
9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。
10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
