隔膜阀基本系列为全衬里G41F46、EG41F46、型堰式和G45F46型直流式。复合隔膜阀将阀体下部内腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆、阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。

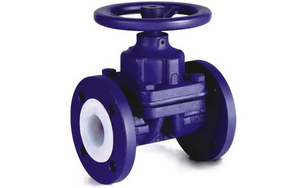

G41F46衬氟隔膜阀是一种特殊形式的具有截断功能的阀门,其启闭件由钢质阀瓣与软质材料(橡胶和氟塑料复合)制成的隔膜组成,并将阀体内腔隔开以达到截断管内介质之目的。G41F46衬氟隔膜阀广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、科研机构、国防工业等行业不同工况下的强腐蚀性介质,而且可以代替价格昂贵的稀有金属阀门。 G41F46衬氟隔膜阀的特点: 1、G41F46衬氟隔膜阀隔膜采用无填料函的构造;可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。 2、衬氟隔膜阀的流道平滑,流阻小,故而可获得较大的流量。 3、G41F46衬氟隔膜阀的阀体内腔为全氟F46内衬。因此具有优越的耐腐蚀的特点。 4、密封件为富有弹性的四氟隔膜。因此还具有较好的密封性和小的关闭力。 5、衬氟隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜 6、复合隔膜将阀体下部腔与阀盖内腔隔开,并与之形成直流通道,使隔膜上部的阀杆,阀瓣等内件与介质完全隔离,省去填料密封结构,介质的内漏和外漏可同时避免。 7、做为执行元件的膜件由于频繁的启闭易产生疲劳断裂,应视工况,介质特性进行定期更换。 G41F46衬氟隔膜阀可配气动装置和电动装置,其型号为:G6B41F46(常闭式)、G6K41F46(常开式)、G941F46(电子式)
基本型号
手动 | G41F3 | 直流式 | G45F3 |
G41F46 | G45F46 | ||
气动 | Q641F3 | 电动 | Q941F3 |
Q641F46 | Q941F46 |
主要零部件材料表
序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低不锈钢耐酸铸钢 | ||
Z | C | P | R | P | R | ||
1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 阀瓣/阀杆 | 35 | 1cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 衬里/阀座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) | |||||
4 | 隔膜 | FEP(F46)/CR(氯丁橡胶)、PFA(可溶性F4)/FPDM(乙丙橡胶) | |||||
5 | 支架 | WCB | CF8 | CF8 | |||
6 | 阀杆螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
7 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
8 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
9 | 手轮 | WCB | WCB | WCB |

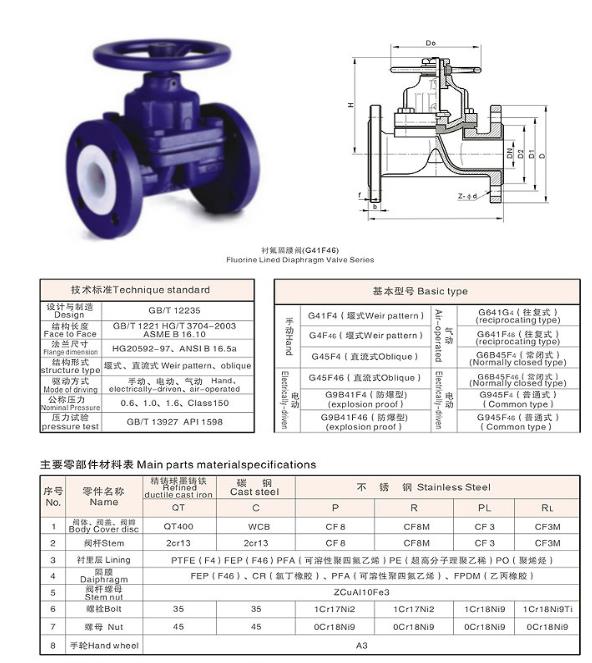

主要外型和连接尺寸
公称通径 | 标准值 | 参考值 | ||||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-фd | d0 | H | H1 | WT(kg) |
PN0.6MPa / PN1.0MPa | ||||||||||||
15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 100 | 105 | 110 | 3.5 |
20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 100 | 115 | 125 | 4 |
25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 120 | 120 | 135 | 5.5 |
32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 120 | 125 | 150 | 8 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 140 | 135 | 175 | 11 |
50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 140 | 155 | 195 | 14 |
65 | 21/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 170 | 200 | 23 |
80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4-ф18 | 200 | 200 | 255 | 29 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-ф18 | 280 | 270 | 325 | 46 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-ф18 | 320 | 335 | 405 | 70 |
150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-ф23 | 320 | 370 | 450 | 95 |
200 | 8 | 570 | 335 | 295 | 265 | 3 | 26 | 8-ф23 | 400 | 480 | 600 | 170 |
250 | 10 | 680 | 390 | 350 | 320 | 3 | 28 | 12-ф23 | 500 | 545 | 620 | 270 |
300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-ф23 | 500 | 585 | 680 | 320 |
PN1.6MPa | ||||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 120 | 110 | 115 | 4 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 120 | 120 | 130 | 5 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 140 | 125 | 140 | 6 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 140 | 130 | 155 | 9 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 160 | 140 | 180 | 12 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 160 | 160 | 200 | 15 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 175 | 205 | 24 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-ф18 | 200 | 205 | 260 | 30 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-ф18 | 280 | 275 | 330 | 48 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-ф18 | 320 | 340 | 410 | 75 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-ф23 | 320 | 375 | 460 | 105 |
200 | 8 | 600 | 335 | 295 | 265 | 3 | 30 | 12-ф23 | 400 | 485 | 605 | 182 |
250 | 10 | 730 | 405 | 355 | 320 | 3 | 32 | 12-ф25 | 500 | 550 | 625 | 295 |
300 | 12 | 850 | 460 | 410 | 375 | 4 | 34 | 12-ф25 | 500 | 590 | 685 | 345 |
上海沪通阀门科技有限公司销售产品电站阀:闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀,减温减压装置,铝厂专用阀,固定式球阀,液控蝶阀,超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。
维修保养:
1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。
2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。
4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时,沪通阀门应处于全开位置。
7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。
8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。
9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。
10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
