气动衬胶隔膜阀,气动常开型衬胶隔膜阀,气动常闭型衬胶隔膜阀基本原理
隔膜阀的阀体和阀盖之间有一隔膜。隔膜由橡胶或PTFE制成,当隔膜做上、下运动时,调节了通过阀门的流量,达到调节的目的;当隔膜将阀体的堰面盖住,这时切断了通过阀门的流量,阀门关闭。
一、EG6K41J气动衬胶隔膜阀用途:
本阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。
适用温度:≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN0.6、1.0、1.6
二、EG6K41J气动衬胶隔膜阀主要材料:
阀体:铸铁、球墨铸铁、碳钢、不锈钢
阀盖:铸铁、球墨铸铁、碳钢、不锈钢
衬里:无衬里、橡胶
隔膜:橡胶
阀瓣:铸铁、碳钢
气缸:球墨铸铁
活塞:碳钢
阀杆:碳钢
手轮:铸铁
三、EG6K41J气动衬胶隔膜阀测试:
衬里层:电火花检测
试验与检验按GB/T13297标准
公称压力:PN(Mpa)
阀体:PN×1.5
密封:PN×1.
四、EG6K41J气动衬胶隔膜阀特点:
1.隔膜阀与其它阀门大的区别在於:采用无填料函的构造;橡胶隔膜可使流道内的腐蚀性介质与所有驱动部件处於完全隔离的状态,从而杜绝了通常阀门的“跑、冒、滴、漏”等弊端。
2.由於隔膜阀的流道平滑,流阻小,故而可获得较大的流量。
3.视胶隔膜阀的阀体内腔表面视复有厅供选择的多种橡胶。因此具有优越的耐腐蚀的特点。
4.由於密封件为富有弹性的橡胶隔膜。因此还具有较好的密封性和小的关闭力。
5.本阀由阀体、阀盖、阀瓣、阀杆、隔膜和其它驱动零件等组成。
6.阀门的启闭是依靠旋转手轮而达到的。隔膜阀在阀盖上端标有可窥见阀门处启或闭位置的显示色别,以指示阀门的启闭行程。当顺时针放置手轮时,手轮即下移,阀瓣随之带动隔膜下降使通路截断;反之则阀门即开启,色别随之显露。
7.隔膜阀采用标准:按照GB12239的规定,并符合BS5156的要求。
隔膜阀未来的发展方向:
目前国外隔膜阀生产,有两大发展方向,一是大型化、高参数化,主要为了适应各种特殊要求,体现各国的设计制造水平。如公称压力可达PN16~40,其高压力级可达到4.5MPa,工作温度t可达65~200℃,高温度可达到300℃。隔膜阀除了满足300MW、600Mw及1500MW大型火力发电机组的水处理系统外,还用于900MW的核电站。二是能满足一般工业管路的配套需要,生产量大面广的产品,以适应多种腐蚀性介质,适用于介质近400~700种。橡胶隔膜阀使用寿命达十多万次,高能达27~50万次。生产厂家从完善工艺制造,节约原材料和提高生产能力,向专业化、自动化和标准化等方面努力。
气动衬胶隔膜阀性能规范
型号 | 公称压力PN(MPa) | 试验压力Ps(MPa) | 适用介质 | 工作温度(℃) | |
壳体试验 | 密封试验 | ||||
G6B41-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体J.一般腐蚀性流体Fs.强酸、碱及各种有机溶剂(溶融碱金属及元素氟除外) | ≤100 |
G6B41-10 | 0.4 | 0.6 | 0.44 | ||
G6B41-16 | 1.6 | 2.4 | 1.76 |
衬里材质
衬里材质(代号) | 适用温度 | 适用介质 |
硬橡胶(NR) | -10 o C~85 o C | 除强氧化剂(如销酸、铬酸、浓硫酸及过氧化氢等有有机溶剂)外的氢氯酸、氟硅酸、蚁酸和酚酸、盐酸、30%硫酸、50%氢氟酸、80%磷酸、碱、盐类、镀金属溶液、氢氧化钠、氢氧化钾、中性盐水溶液、10%次氯酸钠、湿氯气、氨水、大部分醇类,有机酸及醛类等。 |
软橡胶(BR) | -10 o C~85 o C ] | 具有良好的耐磨性能。主要用于50%以下的硫酸,氢氧化钠、氢氧化钾、中性盐浴溶液及氨液,水泥、粘土、煤渣灰、颗粒状化肥及磨损性较强的固态流体,各种浓度稠粘液等。 |
丁基胶(IIR) | -10 o C~120 o C | 抗腐蚀、耐磨耗。能耐极大多数的有机酸、碱和氢氧化合物、无机盐及无机酸元素气体、醇类、醛类、醚类、酮类、酯类等。 |
氯丁胶 | (CR)-10 o C~120 o C | 动物油、植物油和无机润滑油及pH值变化范围很大的腐蚀性泥浆,抗磨性好。 |
铸铁不视裹 | -40 o C~100 o C | 非腐蚀性介质 |
隔膜材质
隔膜材质(代号) | 适宜温度 | 适用介质 |
丁基胶(B级) | -40 o C~100 o C | 良好的耐酸碱性。85%硫酸、盐酸、氢氟酸、磷酸、荷性碱和多种酯类。 |
天然胶(Q级) | -50 o C~100 o C | 用于净化水、无机盐、稀释无机酸。 |

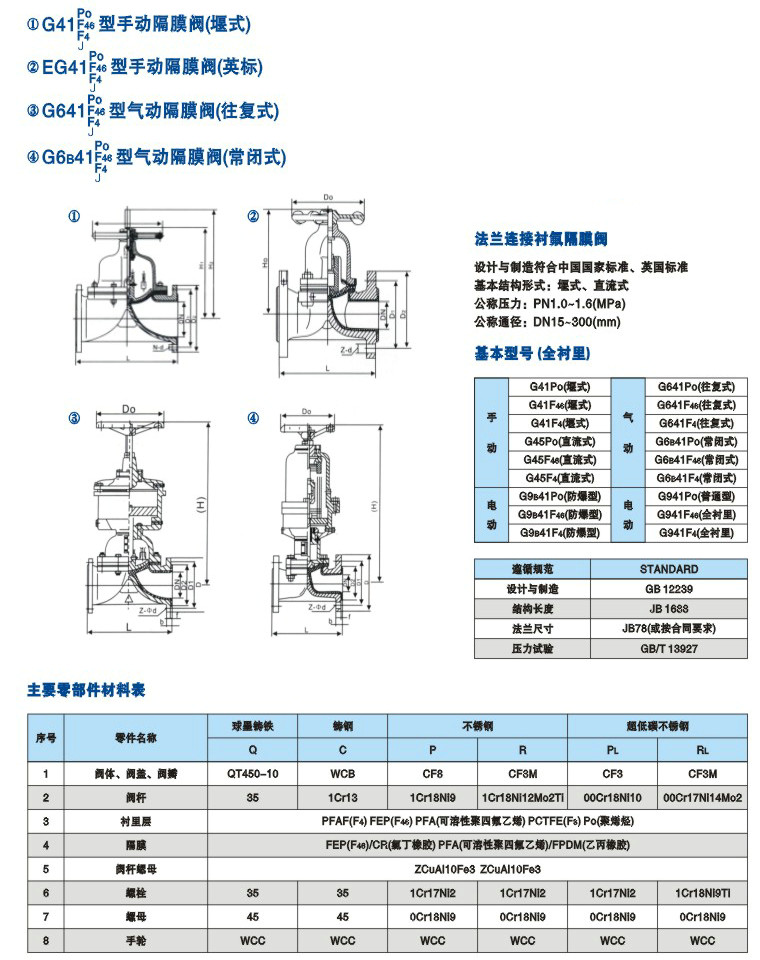

五、EG6K41J气动衬胶隔膜阀连接尺寸:
型号 | 公称通径 | 尺寸(mm) | 气动装置 | 质量 | |||||||||||
L | f | D1 | D | D0 | n-d | H | B | 代号 | 耗气量(cm3) | 气源压力(MPa) | 气源接头(in) | ||||
J型 | W型 | ||||||||||||||
EG6B41J-16 | 20 | 121 | 117 | 2 | 75 | 105 | 140 | 4-13.5 | 343 | 168 | 68 | 163.87 | 0.3 | 1/8 | 6.3 |
25 | 131 | 127 | 2 | 85 | 115 | 140 | 4-13.5 | 345 | 168 | 68 | 196.65 | 0.3-0.4 | 1/8 | 7.3 | |
32 | 150 | 146 | 2 | 100 | 140 | 140 | 4-17.5 | 363 | 260 | 68 | 229.4 | 0.3-0.4 | 1/8 | 8.3 | |
