本产品是一种自动恒定压差的水力工况平衡用阀,应用于集中拱热、中央空调等水系统中,有利于被控系统各用户和末端装置的主调节,尤其适用于分户计量供暖系统和变流量空调系统。ZYC自力式压差控制阀结构特点
ZYC型自力式压差控制阀的本体是由能改变流通阻力的双通道自动调节阀和由膜片分隔而成两个独立小室的控制器组合而成,一侧小室与回水管道相通。使用时安装在回水管道上。通道自动调节阀是执行器,其动作的动力来源于供水压力P1与回水压力P2之间的压力差变化。控制器是一个压差比较器,其压差值是按被控采暖系统的阻力选用,回水侧内的弹簧反力用来平衡供水与水间的压力差。当被控采暖系统的一些用户进行室温调节,阻力增加或减少时,会引起循环流量变化,直至膜片两侧的压力平衡为止,使被控系
统内部自动调节。
工作原理:
1,、当供水压力P1增大或减少时,信号由导管供入感压膜上腔,带动阀瓣上移或下移,使阀口的流通面减少或增大,P=P2-P3增大或减少,直至P-P1-P2保证原值恒定。
2、当回水压力P3增大或减少的瞬间,由阀口流经出水口的流速降低或增高膜下压力P2也在这个瞬间增高或降低,直至感压膜的受力重新平衡,P2恢复原值,P=P1-P2保持压差不变。
3、当被控制系统助力减小或增大时,P2减小或增大,带动阀上移或下移,阀口的流通面积增大或减小,引起P2减小或增大,P=P1-P23增大或减少,直至P-P1-P2保持原值恒定。
从工作示意图中看出P=P1-P2(1),P=怕-配(2)两式相加即得P-P=P1-P3,由式3可以看出压差阀的控制压差之和等于热力入口装置的供水管与热力入口装置出口处回水管之间的压差。
工作分析:
孔板流量计-导阀-主阀原理。主阀前设置一个流量孔板,导阀感测,比较孔板前后压力差,如压力差大于设定差,意味着流量超过设定流量,导致控制住阀做关阀动作。如感测压差小于设定压差。则意味着流量小于设定流量,导阀控制主阀开阀动作。导阀上的设定压差可调,调大调小设定压差,可以调大小流量。

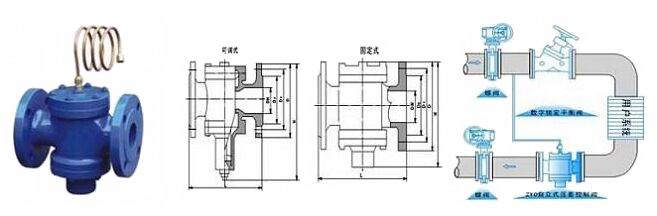

平衡阀安装尺寸
ZYC-16注:法兰尺寸执行GB4216-84国家标准
公称压力 | 安装方式 | 阀长(mm) | 高度(mm) | 流量m3/h | |
定压差型 | 可调压差型 | ||||
DN15 | 螺纹连接 | 100 | 95 | 145 | 0.2-1 |
DN20 | 110 | 100 | 150 | 0.3-1.5 | |
DN25 | 法兰连接 | 115 | 110 | 165 | 0.5-2 |
DN32 | 130 | 140 | 190 | 1-4 | |
DN40 | 210 | 190 | 340 | 1.5-6 | |
DN50 | 225 | 205 | 355 | 2-8 | |
DN65 | 240 | 240 | 390 | 3-12 | |
DN80 | 280 | 300 | 500 | 5-20 | |
DN100 | 295 | 350 | 550 | 10-30 | |
DN125 | 320 | 380 | 580 | 15-45 |
