电动管夹阀适用范围:
电动管夹阀是在手动管夹阀基础,安装电动驱动装置组合而成,由电动装置、左右铸铁、碳钢阀体、橡胶管套、大小阀杆、闸板、上下导柱等零件组成,是一种具有防腐蚀性能的新型阀,广泛应用于化工工业、石油工业、电力部门、冶金工业、污水处理等方面。
产品名称: | 产品型号: | ||
公称通径: | DN25~DN300 | 结构形式: | 管夹式 |
工作压力: | 1.0MPa | 连接方式: | 法兰 |
适用温度: | -15ºC~+85ºC | 驱动方式: | 手动、电动、气动 |
阀体材质: | 铸铁、铝合金、不锈钢 | 制造标准: | 国标GB、德国DIN、美国API、ANSI |
适用介质: | 矿浆、磨料、干湿型粉尘类等 | 生产厂家: |
电动管夹阀概述:
电动管夹阀又名电动夹管阀,电动胶管阀,由阀体、橡胶管套、大小阀杆、上下闸板、拉杆、托架、电动头等零件组成。耐磨、防腐、抗冻、密封性能好,只须更换胶套即完好如新,阀体可使用,寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式,也可按客户需求定制非标产品。
电动管夹阀工作原理:
当电动头顺时针转手轮时,使大小阀杆同时带动上下压板以压缩管套从而进行关闭,反之即行开启。这样,压板板在拉杆之间上下往复运动来完成阀门开闭工作。管夹阀是利用阀体同橡胶管套间的水压或气压使管套变形合拢将流体截断。
电动管夹阀结构和种类:
夹管阀的橡胶套管作为核心部件,通常由内层、外层和加强纤维组成。通过一次硫化/二次硫化工艺成型。历史悠久的几家公司都有各自的特色。美国红阀掌握着许多先进的套管专利、Larox具有多年的矿山设备制造背景、AKO秉承着德国工业规范化精细化的风格等等。
夹管阀的套管种类按功能可分为:标准套管、加厚套管、高压套管、锥形套管等。按材质分类较多,常见为:天然橡胶、氟橡胶、氯丁橡胶、海帕伦、三元乙丙橡胶、丁腈橡胶、食品级橡胶、氯丁基橡胶等等大概二三十种。
电动管夹阀安装及维护:
产品概述:
GJ941X电动管夹阀主要性能规范:适用温度≤85℃适用介质:矿浆、磨料、干湿型粉尘类主要材质:铸铁、铝合金。
产品特点:
1、无压力、无堵塞、五泄漏、防水撞冲击;
2、特别适用于含颗粒的液--固及气--固二相流;
3、橡胶管套带有前卫增强结构,耐磨、抗疲劳;
主要性能规范:
适用温度 | 适用介质 |
≤85℃ | 矿浆、磨料、干湿型粉尘类 |
主要零件材料:
名称 | 材料 |
阀体 | 铝合金 |
套管 | 橡胶 |
阀杆 | 铸铜、碳钢 |
压杆 | 球墨铸铁 |
电动头 | 组合件 |
托架 | 球墨铸铁 |
结构尺寸:
公称 | 公称 | 工作 | L | L1 | L0 | D | D1 | Z-Φ | H | 电动装置 | ||||
通径 | 压力 | 压力 | 型号 | A | B | D0 | kw | |||||||
(DN) | (MPa) | (MPa) | ||||||||||||
25 | 0.6 | 0.6 | 160 | 124 | 31 | 115 | 85 | 4-14 | ZA5-14 | 443 | 133 | 0.12 | ||
32 | 165 | 145 | 40 | *140 | 100 | 4-18 | ||||||||
40 | 190 | 157 | 50 | *150 | 110 | 4-18 | ||||||||
50 | 210 | 160 | 60 | 160 | 125 | 4-18 | ZA10-18 | 552 | 425 | 0.25 | ||||
65 | 250 | 199 | 74 | 180 | 145 | 4-18 | ZA15-15 | 552 | 425 | 305 | 0.37 | |||
80 | 300 | 222 | 88 | 195 | 160 | 4-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | |||
100 | 350 | 250 | 106 | 215 | 180 | 8-18 | ZA30-18 | 552 | 425 | 305 | 0.75 | |||
125 | 430 | 318 | 134 | 245 | 210 | 8-18 | 305 | |||||||
150 | 500 | 350 | 158 | 280 | 240 | 8-23 | 1000 | |||||||
200 | 0.4 | 0.4 | 650 | 446 | 206 | 335 | 295 | 8-23 | 1174 | ZA14-18 | 766 | 390 | 305 | 1.1 |
250 | 800 | 516 | 256 | *395 | 350 | 12-23 | ||||||||
300 | 950 | 562 | 304 | *445 | 400 | 12-23 | ||||||||
采用标准 设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78(PN1.0MPa) |

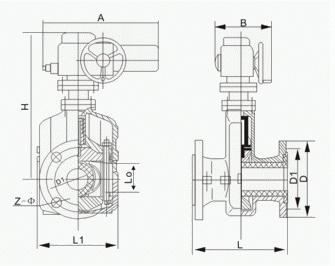

电动管夹阀结构图:
