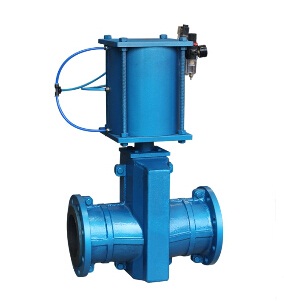

气动管夹阀结构
主要结构形式:本阀门由上下铝合金阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。其工作原理:当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作。也被称作夹管阀、胶管阀。
安装及维修:
①将电触槽下方伸出地面塑料管插入小阀门一端胶管,另一端把配套供应塑料管插入,出口伸向电触槽然后用铜丝或不锈钢箍扎紧二端。
②久时使用,如有磨损或泄漏只要打开左右阀体调换管套,其阀可长期使用。
应用领域:
管夹阀在使用中,常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送,或者一些化学过程中带有腐蚀性的介质时,夹管阀是选择。奥衬管夹阀可用于:污水处理厂(污泥处理、沙砾清理、原污水、石灰、炭泥)电厂(FGD系统、除灰系统、煤输送)采矿(尾矿、浮选控制、排泥管线、尾矿充填、其他浆液)化学过程(腐蚀性和磨损性介质、粉末、颗粒)以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。
气动管夹阀标准
GJ6B41X-6L常闭型气动管夹阀Gj6b41x-6l type normal close type pneumatic pipe clamp valve主要性能规范适用温度适用介质注:此为本厂基型产品适用温度,如有不同要求请参阅前页进行选择。≤85。C矿浆、磨料、干温型粉尘类主要零件的材料名称阀体套管阀杆缸体活塞压杆托架材 料铝合金橡胶铸铜、碳钢碳钢碳钢铝合金球墨铸铁主要外形尺寸和连接尺寸(mm)公称通径DN/mm公称压力/MPa工作压力/MPaLL1DD1Z-φdHA重量kg250.60.6160124115854-1432165145*1401004-1840190157*1501104-18502101601601254-18652501991801454-18803002221951604-181003502502151808-181254303182452108-181505003502802408-232006504463352958-23250800516*39235012-231000265300950562*44540012-231174330采用标准 设计与制造:Q/JBGN02 结构长度:Q/JBGN02 法兰连接尺寸:JB78(PN1.0MPa)注:带*者法兰标准为GB4216(PN1.0MPa)
主要性能规范
适用温度 | 适用介质 |
<=85°C | 矿浆、磨料、干湿型粉尘类 |
主要零件的材料
名称 | 材料 |
阀体 | 铝合金 |
套管 | 橡胶 |
阀杆 | 铸铜、碳钢 |
钢体 | 碳钢 |
活塞 | 碳钢 |
压杆 | 铝合金 |
托架 | 球墨铸铁 |
主要外形尺寸和连接尺寸(mm)
公称通径(DN) | 公称压力(Mpa) | 工作压力(Mpa) | L | L1 | D | D1 | Z-ø | H | A | 重量(kg) |
25 | 0.6 | 0.6 | 160 | 124 | 115 | 85 | 4-14 | |||
32 | 165 | 145 | *140 | 100 | 4-18 | |||||
40 | 190 | 157 | *150 | 110 | 4-18 | |||||
50 | 210 | 160 | 160 | 125 | 4-18 | |||||
65 | 270 | 199 | 180 | 145 | 4-18 | |||||
80 | 300 | 222 | 195 | 160 | 4-18 | |||||
100 | 350 | 250 | 215 | 180 | 8-18 | |||||
125 | 430 | 318 | 245 | 210 | 8-18 | |||||
150 | 500 | 350 | 280 | 240 | 8-23 | 1000 | 265 | |||
200 | 650 | 446 | 335 | 295 | 8-23 | 1174 | 330 | |||
250 | 800 | 516 | *395 | 350 | 12-23 | |||||
300 | 950 | 562 | *445 | 400 | 12-23 | |||||
采用标准设计与制造:Q/JBGN02结构长度:Q/JBGN02法兰连接尺寸:JB78(PN1.0MPa) |

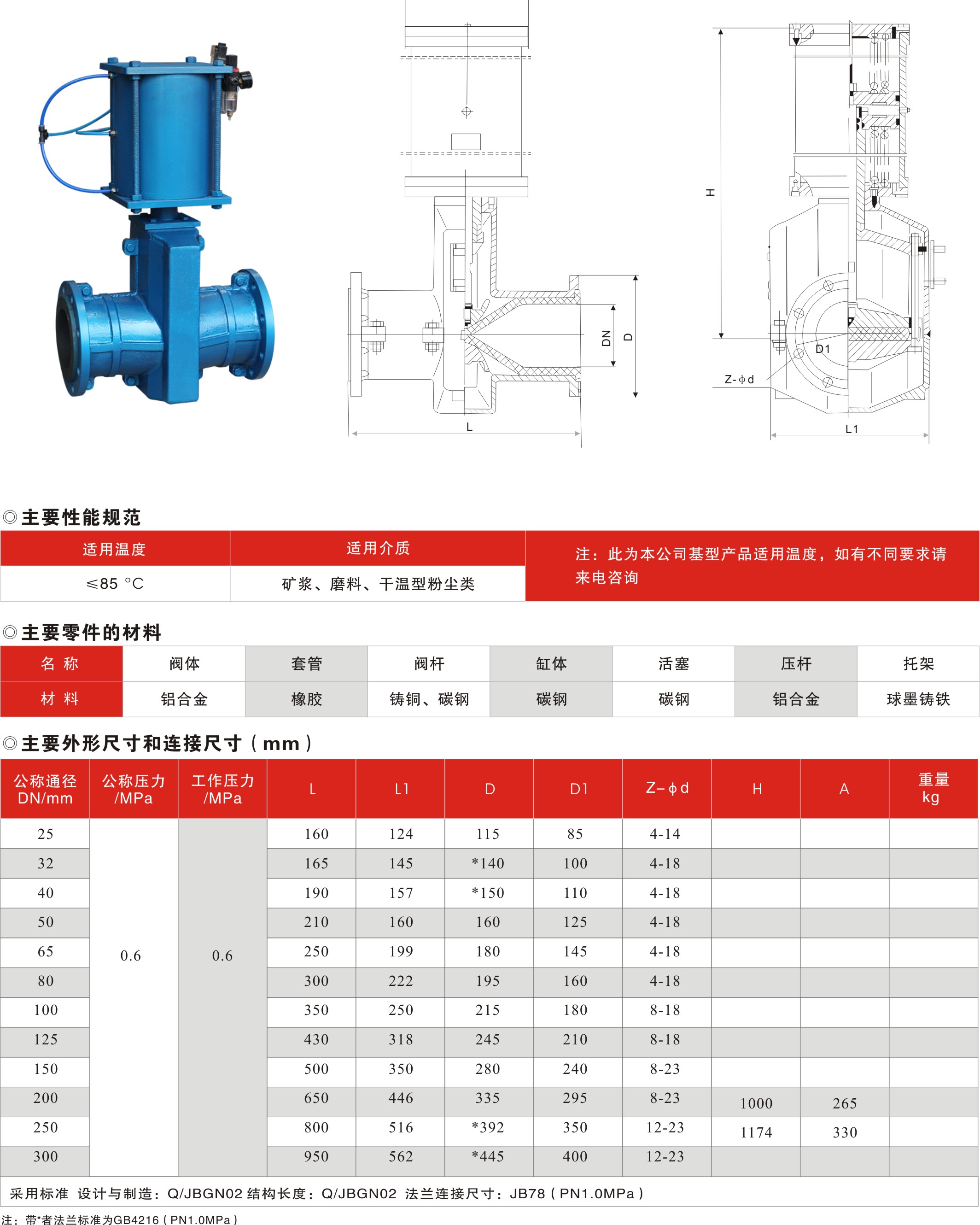

气动管夹阀结构图:
