本系列产品的结构和工作原理:(1)结构:本阀门是由阀体,橡胶管套,大小阀体,上下阀板,导柱等零件组成的。(2)工作原理:当顺转手轮时,使大小阀杆同时带动上下闸板,压力,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均已达到开闭极端点,切勿尽力或多人辅助,禁用其他工具开闭。管夹阀可用于:污水处理厂(污泥处理、沙砾、原污水、石灰、碳泥)电厂(FGD系统、除灰系统、煤输送)采矿(尾矿、浮选控制、排泥管线、尾矿填充、其它浆液)化学过程(腐蚀性和磨损性介质、粉末、颗粒)以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。
本系列产品的结构和工作原理:
(1)结构:本阀门是由阀体,橡胶管套,大小阀体,上下阀板,导柱等零件组成的。(2)工作原理:当顺转手轮时,使大小阀杆同时带动上下闸板,压力,因此在开关时,操作人员旋转手轮时只要感到适量抵触,均已达到开闭极端点,切勿尽力或多人辅助,禁用其他工具开闭。
管夹阀的安装与维修:
(1)本厂生产管夹阀尺寸符合机械工业部标准,出厂前经过试验,按规定10KGCM2持续5分钟无泄漏 ,安装时不必拆洗调整更动。(2)本阀在管道上任意安装,没有介质流向限制,久时使用,如有磨损或泄漏只需要将阀体拆下,调换新管套,其阀可长期使用,经济实惠的。
应用领域:
管夹阀在使用中,常用一些含有颗粒、粉末、纤维、粘浆等磨损性物质的固体或液体产品经由管道输送,或者一些化学过程中带有腐蚀性的介质时,夹管阀就是选择。奥衬管夹阀可用于:污水处理厂(污泥处理、沙砾清理、原污水、石灰、炭泥)电厂(FGD系统、除灰系统、煤输送)采矿(尾矿、浮选控制、排泥管线、尾矿充填、其他浆液)化学过程(腐蚀性和磨损性介质、粉末、颗粒)以及造纸厂、纸浆厂、电子工业、食品工业、水泥、沙子、玻璃和工业污水处理厂等很多领域。
GJ41F46奥衬管夹阀主要性能规范
公称通径DN(mm) | 公称压力PN(MPa) | 试验压力(MPa) | 工作温度(℃) | 适用介质 | |
壳体 | 密封 | ||||
50~250 | 0.6 | 0.9 | 0.6 | ≤60 | 矿浆、液体磨料、干湿性粒状混合物及一般腐蚀性介质 |
300~400 | 0.4 | 0.6 | 0.4 |
主要尺寸
公称通径DN(mm) | 主要尺寸 | ||||
L | H | D | D1 | Z-Φd | |
50 | 210 | 215 | 160 | 125 | 4-Φ18 |
80 | 300 | 275 | 195 | 160 | 4-Φ18 |
100 | 350 | 315 | 215 | 180 | 8-Φ18 |
125 | 430 | 350 | 240 | 210 | 8-Φ23 |
150 | 500 | 400 | 280 | 240 | 8-Φ23 |
200 | 650 | 530 | 335 | 275 | 8-Φ23 |
250 | 800 | 615 | 390 | 350 | 12-Φ23 |
300 | 950 | 720 | 440 | 400 | 12-Φ23 |
350 | 1100 | 800 | 500 | 460 | 16-Φ23 |
400 | 1250 | 890 | 565 | 515 | 16-Φ23 |
主要零件材料
零件名称 | 法兰、支架座、压杆、支架、手轮连接套 | 皮管 | 顶丝 | 阀杆、支架轴 |
材料 | 灰铸铁 | 编织橡胶 | 40Cr | 碳素钢 |
产品名称:GJ41F46型奥衬管夹阀
产品型号:GJ41F46
连接方式:法兰
结构形式:直通式
驱动方式:手动
产品口径:DN50-400
公称压力:1.0MPa
阀体材质:铸铁、铸钢、碳钢、不锈钢

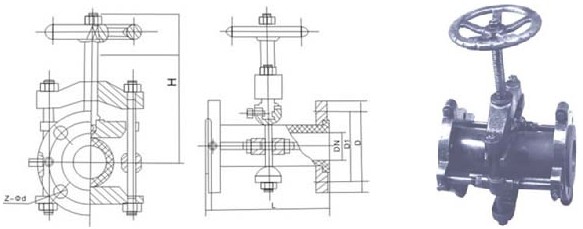

管夹阀结构图:
