X14H三通压力表旋塞阀的启闭件是个有孔的圆柱体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道设备介质之用,塞体随阀杆转动,以实现启闭动作。小型无填料的旋塞阀又称为“考克”。旋塞阀的塞体多为圆锥体(也有圆柱体),与阀体的圆锥孔面配合组成密封副。旋塞阀是使用zui早的种阀门,结构简单,开关迅速,流体阻力小。在煤气、天然气、暖通系统的管道中和设备上,公称通径不大于200mm,宜选用填料式圆锥形旋塞阀,压力表旋塞阀克服了压力表三通旋塞阀存在的许多缺点,坤仪生产的压力表旋塞阀,阀体材料选用为钢件锻压而成,阀杆选用为不锈钢柱形阀杆,密封衬套选用特殊石墨材料,能够在使用过程中灵活变换开关方向,不会发生热涨咬紧,且密封性能可靠,配件更换,维修方便。
旋塞阀产品概述:
压力表二通旋塞阀,压力表三通旋塞阀概述:能够对阀位进行快速准确的判断,对压力表的测量准确度进行在线判断,对压力表进行在线校验,压力表在线拆除时阀门自动关闭,对压力表的取压信号进行缓冲及降温。广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。安装在锅炉上的压力表,必须使用压力表三通旋塞阀才能使锅筒、蒸气及空间相连通以便进行冲洗存水弯管,校对、截换压力表等工作。旋塞阀的启闭件是带通孔的塞体,通过旋转90度使阀塞上的通道口与阀体上的通道口相同或分开,实现开启或关闭的一种阀门。旋塞阀的阀塞的形状可成圆柱形或圆锥形;在圆柱形阀塞中,通道一般成矩形,而在锥形阀塞中,通道成梯形。这些形状使旋塞阀的结构变得轻巧,但同时也产生了一定的压力损失。旋塞阀较适于作为切断和接通介质以及分流使用,但是依据使用的性质和密封面的耐冲蚀性,有时也可用于节流。旋塞阀不受安装方向的限制,介质的流向可任意。旋塞阀是一种快速开关的直通阀,由于旋密封面之间运动带有擦拭作用,而在全开时可完全防止与流动介质的接触,故它通常也能用于带悬浮颗粒的介质。旋塞阀的另一个重要特性是它易于适应多通道结构,以致一个阀可以获得两个、三个、四个不同的流道,这样可以简化管道系统的设计、减少阀门用量以及设备中需要的一些连接配件。
结构及特点:
压力表旋塞阀克服了压力表三通旋塞阀存在的许多缺点,坤仪生产的压力表旋塞阀,阀体材料选用为钢件锻压而成,阀杆选用为不锈钢柱型阀杆,密封衬套选用特殊石墨材料,能够在使用过程中灵活变换开关方向,不会发生热涨咬紧,且密封性能可靠,配件更换、维修方便。
连接方式:1.表头按标准压力表配制M20×1.5
2.蒸气入口各有M20×1.5和ZG1/2”两种各有内螺纹。
压力表旋塞阀,压力表三通旋塞阀主要技术参数:
工作压力1.6—10.0MPa工作温度≤200℃
运行中发现有渗漏冒气现象,可拧紧阀底螺塞至不漏为止,如因密封圈使用时间过长磨损老化,可更换新衬套。
旋塞阀的选用原则:
①在煤气、天然气、暖通系统的管道中和设备上,公称通径不大于200mm,宜选用填料式圆锥形旋塞阀;
②牛奶、果汁、啤酒等食品企业业及制药厂等的设备和管道上,建议选用奥氏体不锈钢制的,紧定式圆锥形旋塞阀;
③用于分配介质和改变介质流动方向,其工作温度不高于300℃,公称压力PN≤1.6MPa、公称通径不大于300mm,建议选用多通路旋塞阀;
④油田开采、天然气田开采、管道输送的支管、精炼和清洁设备中,公称压力级不大于Class300、公称通径不大于300mm,建议选用油封式圆锥形旋塞阀;
⑤油田开采、天然气开采、管道输送的支管、精炼和清洁设备中,公称压力级不大于Class7500、公称通径不大于900mm、工作温度不高于340℃,建议选用油封式圆锥形旋塞阀;
⑥大型化学工业中,含有腐蚀性介质的管道和设备中,要求开启或关闭速度较快的场合,对于以硝酸为基的介质可选用聚四氟乙烯套筒密封圆锥形旋塞阀;对于以醋酸为基的介质,可选用Crl8Nil2M02Ti不锈钢镶聚四氟乙烯套筒密封圆锥形旋塞阀。

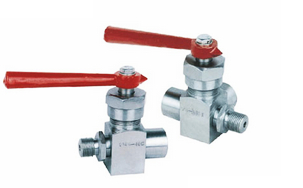

X14H三通压力表旋塞性能特点:
X14F压力表三通旋塞阀一种具有三个通道的旋塞阀,该阀门的三个通道可以是一进两出或者一出两进。其结构是阀体和阀赛组成,阀塞上有三个成90度的通道,外端有三通旋塞的调整手柄。工作原理是通过旋塞来实现启闭动作,使阀门的通道口相通或者分开。旋塞阀本身具备可以适应多通道的结构,除了可以用做切断和接通介质,还有分流的功能,三通旋塞阀是属于旋塞阀的其中一个种类,常用于流体换向。
X14H三通压力表旋塞阀主要性能规范:
型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | 工作温度(℃) | 适用介质 | |
壳体(水) | 密封(水) | ||||
X14H-4.0C | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ≤150 | 水、蒸汽、油品等 |
X14H-4.0T | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | ||
X14H-4.0P | 1.6~6.4 | 2.0~7.0 | 1.6~6.4 | 硝酸类 |

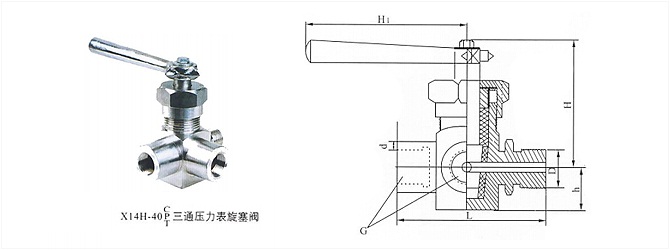

主要尺寸:
型号 | 尺寸(mm) | ||||||
D | L | G | d | h | H | H1 | |
X14H-4.0C | G1/2 | 91 | 20×1.5 | 6.5 | 25 | 85 | 123 |
X14H-4.0T | |||||||
X14H-4.0P |
主要零件材料:
零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 |
X14H-4.0C | 铸钢 | 铸钢 | 铸钢 | 石墨 |
X14H-4.0T | 铸铜 | 铸铜 | 铸铜 | |
X14H-4.0P | 不锈钢 | 不锈钢 | 不锈钢 |
