手动超高真空插板阀概述:
手动超高真空插板阀是通过手柄以螺杆传动推动钢球架运动,撑开阀板关闭,又靠弹簧力收拢阀板,打开后再退出的真空阀门。阀门适用于超高真空系统中接通或截止气流之用。高真空系统中接通或截止气流之用。
适用的工作介质为洁净的空气和非腐蚀性气体。
手动超高真空插板阀产品特点:
1、阀门移动采用双导轨轴承滚轮机构,运动平稳。
2、阀门内整体板式结构,支撑力分布均匀,刚性好。
3、采用不锈钢波纹管及低放气率氟橡胶圈密封。
4、不锈钢内焊,密封性好,体积小,重量轻外形美观。
手动超高真空插板阀主要参数:
产品名称:CC型超高真空插板阀
产品型号:CC型
连接方式:法兰,焊接
结构形式:直通式
驱动方式:手动
产品口径:DN50-DN320
公称压力:0.6-1.6MPA
阀体材质:铸钢,不锈钢304,316等
适用范围:Applicability | 105~1.3×10-7Pa |
阀门漏率:Valve Leak Rate | ≤1.3×10-7Pa.L/S. |
适用温度:Applicable Temperature | -30~+150℃ |
阀门开启时阀板两侧的压差: | ≤2.7×103Pa. |

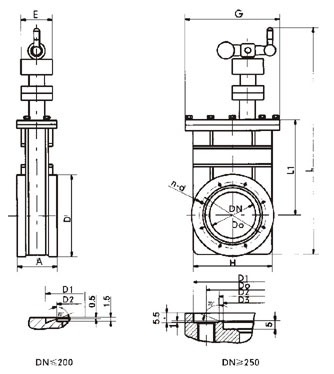

CC型超高真空插板阀结构图:
Model | DN | A | H | D | Do | D1 | D2 | D3 | L | L1 | G | E | n-d | 法兰标准 |
CC-50 | 50 | 60 | 92 | 89 | 72.4 | 61.6 | 55.6 | 515 | 153 | 220 | 124 | 8-M8 | GB6071 | |
CC-63 | 63 | 65 | 105 | 114 | 92.1 | 82.6 | 76.6 | 566 | 180 | 220 | 124 | 8-M8 | ||
CC-80 | 80 | 65 | 130 | 130 | 110 | 99 | 93 | 603 | 200 | 220 | 124 | 16-M8 | ||
CC-100 | 100 | 70 | 152 | 152 | 130.2 | 120.7 | 114.7 | 653 | 267 | 220 | 124 | 16-M8 | ||
CC-150 | 150 | 70 | 202 | 202 | 181 | 171.5 | 165.5 | 771 | 350 | 270 | 150 | 20-M8 | ||
CC-200 | 200 | 80 | 251 | 253 | 231.8 | 222.3 | 216.6 | 889 | 424 | 270 | 150 | 24-M8 | ||
CC-250 | 250 | 85 | 300 | 314 | 288 | 308 | 275 | 271 | 1127 | 550 | 298 | 200 | 24-M10 | JB5278 |
CC-300 | 300 | 85 | 352 | 365 | 338 | 353 | 323 | 318 | 1197 | 613 | 298 | 200 | 32-M10 | |
CC-320 | 320 | 85 | 372 | 385 | 357 | 379 | 344 | 340 | 1197 | 613 | 298 | 200 | 36-M10 | JB5278 |
