我厂引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。齿轮式活塞,输出力矩大,体积小。气缸选用铝合金材料,重量轻,外形美观。可在顶部。底部安装手动操作机构。齿条式连接可调节开启角度、额定流量。

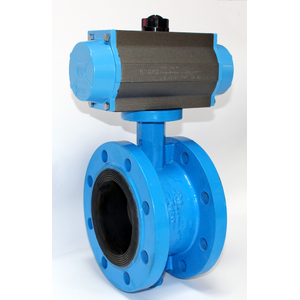

名称:D641X-16气动蝶阀\单双法兰蝴蝶阀
可在线通过咨询了解详情

通过以下按钮进入下一步

气动蝶阀D641X-16产品概述:

我厂引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀军邮双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

1、齿轮式双活塞,输出力矩大,体积小。 2、气缸选用铝金材料,重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 附件的选项 根据不同控制和要求可选择下列附件: 切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。 调节型附件:电气***器、气动***器、电气转换器。 气源处理附件:空气过滤减压阀、气源处理三联件。 手动机构:HVSD手操机构

气动蝶阀D641X-16用途:

气动软密封法兰蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃如轻纺、造纸、食品、化工、石油、电力、等给排水、气体管道上作调节流量和截流介质的作用。其主要特点为: 1、设计新颖、合理、结构独特,重量轻,启闭迅速。 2、操力矩小,操作方便,省力灵巧。 3、可以任何位置安装,维修方便。 4、密封件可以更换,密封性能可靠达到双向密封零泄漏。 5、密封材料耐老化、耐腐蚀,使用寿命长等特点。 采用标准 设计标准:GB/T2238-1989 法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78 结构长度:GB/T12221-1989 压力试验:GB/T13927-1992;JB/T9092-1999

气动蝶阀D641X-16特点:

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.

4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

上海沪通阀门科技有限公司生产的气动水泥蝶阀D641X是专门用于粉体,颗粒物料的工业产品。阀体橡胶密封圈形成的软性密封使其非常适合各利粉体,颗粒物料的应用场合,特别是对于磨损性强的物料。在需要重力落料或气力输送的粉体,颗粒物料处理系统中,蝴蝶阀常常被安装在料斗,筒仓,螺旋输送机出口以及气送管路上。根据应用要求,可以单独选配驱动手柄或者气缸驱动套件。安装维护简便等特点。有手动、电动、气动、齿轮马达带动等驱动装置,可互为调换。

D641H气动法兰蝶阀 附件的选项

根据不同控制和要求可选择下列附件:
切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件:电气定位器、气动定位器、电气转换器。
气源处理附件:空气过滤减压阀、气源处理三联件。
手动机构:HVSD手操机构

气动法兰软密封蝶阀 采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

气动法兰蝶阀性能参数:

设计标准

GB/T12238

API609

压力温度等级

GB/T12224

API609、ASME B 16.34

结构长度

GB/T12221

API609、ISO5752、ASME B 16.10

法兰型式尺寸

GB/T9113、JB/T79

ASME B 16.5/B 16.47




检验与试验

GB/T9092、GB/T13927

API598

公称压力

1.0

1.6

2.5

4.0

6.0

Class150

Class300

Class600

试验压力

壳体试验

1.5

2.4

3.75

6.0

9.45

2.93

7.58

15.0

高压密封

1.1

1.76

2.75

4.4

6.93

2.07

5.52

11.03











低压密封

0.6

适用温度

-46℃~500℃(不同的工况温度选用不同的材质)

适用介质

水、油、气及各类腐蚀性(不同的介质选用不同的材质)



 气动法兰软密封蝶阀 执行机构

采用新型系列AW型气动执行器:
基本设计:气动双气缸双活塞拔叉式传动机构;型号AWxx=双作用式;型号AWxxS=单作用式(弹簧复位)。
回转角度:双作用式=90℃;单作用式=90℃;从两端可调节角度 -5O ~ +5O。
工作环境温度:-20℃ ~ 90℃。
气源压力:0.2 ~ 0.8Mpa(大1.0Mpa)。

 D641H气动法兰蝶阀主要技术参数

1、阀体

阀体形式

直通铸造蝶阀

公称通径

DN501000mm

公称压力

PN1.01.62.5MPa

法兰标准

JIS B220JB/T79ANSI B16.5-1981GB/T9113HG20594-97HG20618-97

连接形式

法兰式、对夹式

阀盖形式

一体式

压盖型式

压盖压紧式

密封填料

V型聚四氟乙烯填料、柔性石墨填料

2、阀内件

阀板形式

垂直板式(蝶形)

流量特性

调节型(近似等百分比)、开关型(线性)

2、执行机构

执行器型号

GT系列、SR系列、AT系列、AW系列单双作用气动执行器

供气压力

400700KPa

气源接口

G1/4"G1/8"G3/8"G1/2"

环境温度

-30+70℃

作用形式

单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件

定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

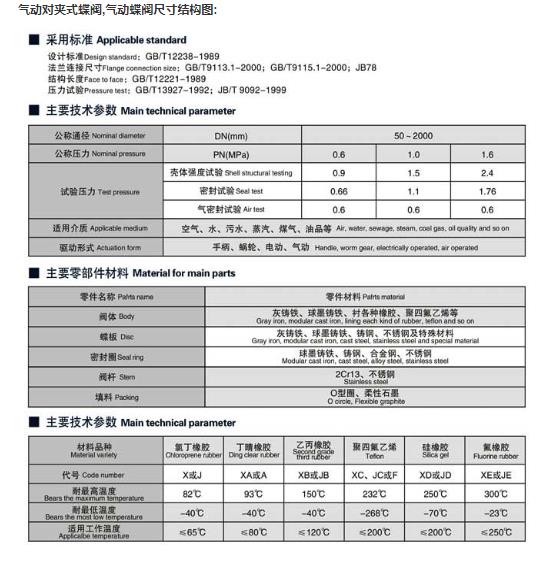

气动硬密封蝶阀 主要性能指标

公称通径DN(mm)

50-1800

公称压力

PN(MPa)

0.6

1.0

1.6

2.5

试验压力

强度试验

0.9

1.5

2.4

3.75

密封试验

0.66

1.1

1.76

2.75

低压气密试验

0.6

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等

气动硬密封蝶阀 零件材料

零件名称

材料

阀体

铸铁、不锈钢、铬钼钢、合金钢

蝶板

铸钢、合金钢、不锈钢、铬钼钢

密封圈

不锈钢与耐高温石棉板组合成多层次

阀杆

2Cr131Cr13不锈钢、铬钼钢

填料

O型圈、柔性石墨

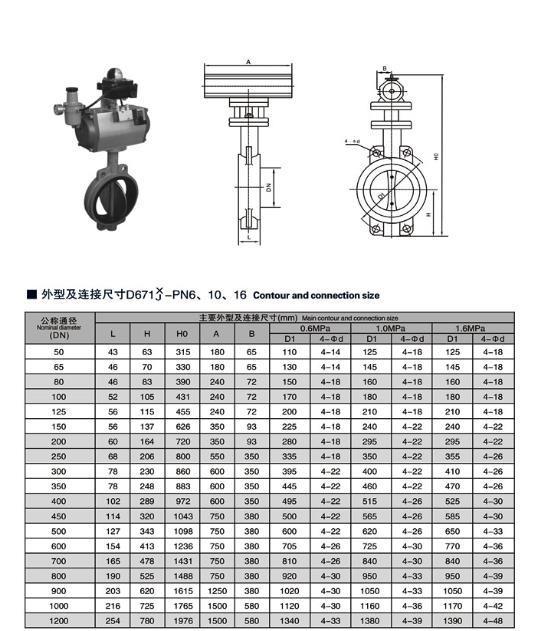

气动法兰蝶阀连接尺寸

公称
通径 mm

长度

外形尺寸
(参考值)

连接尺寸 (标准值)

重量
kg

0.6MPa

1.0MPa

1.6MPa

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

63

306

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

13

65

112

70

321

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

14

80

114

83

346

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

15.5

100

127

105

387

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

19.5

125

140

115

411

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

25.5

150

140

137

447

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

28.5

250

250

206

646

270

280

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

69

300

270

230

738

380

420

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

91

350

290

248

761

380

420

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

110

400

310

289

877

450

470

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

140

450

330

320

938

480

490

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

180

500

350

343

993

480

490

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

215

600

390

413

1131

480

490

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

290

700

430

478

1476

640

660

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

560

800

470

525

1533

640

660

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

910

900

510

585

1655

750

860

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1500

1000

550

640

1765

850

900

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1750

1200

630

755

1995

850

900

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48

2180

1400

710

910

2310

1000

925

1630

1560

1510

36-36

1675

1590

1530

36-42

1685

1590

1530

36-48

2400

1600

790

1030

2595

1000

925

1830

1760

1710

40-36

1915

1820

1750

40-48

1930

1820

1750

40-56

2870

1800

870

1140

2810

1100

980

2045

1970

1918

44-39

2115

2020

1950

44-48

2130

2020

1950

44-56

3380

2000

950

1250

3100

1100

980

2265

2180

2125

48-42

2325

2230

2150

48-48

2345

2230

2150

48-62

4010
