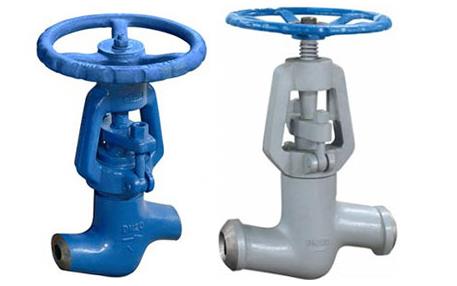

电站高温度截止阀简介:
可以根据不同的压力,不同的温度,采用特殊的结构和相应的密封,试压采用工作压力的1.5倍试压,确保截止阀在工作压力的状态下不会发生泄漏,同时保证在相应的温度下,密封不会发生变形,不会发生密封不严的现像。高温高压截止阀是电站,火力,化工,石油中应用多的阀门之一,由于其安装方便,制造合理,经济简单,所以大量使用在电力工程等管道中,本公司生产的J61H/Y型高温高压电站截止阀,外表美观,密封性能好,耐压高,拆装维护方便。磅级高温高压电站截止阀适用于-29~570℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、蒸汽等。操作方式有:手动、齿轮传动、电动等。
电站高温度截止阀的结果特点:
1.产品设计制造按ANSIB16.34、E101标准,可与进口设备配备使用。
2.阀门中腔采用压力自紧式密封结构,内腔压力越高密封性能越好。支管两端为
3.阀瓣和阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,密封面
4.阀盖填料函深度合理,填料加缓蚀剂,密封可靠,开关平稳。
5.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除地操作外,还可进行远距离操作。
6.电动截止阀的开启和关闭由电动装置来控制,电动装置分别配有专用电机、减速器、转矩控制机构,现场操作机构,手、电动切换机构。除地操作外,还可进行远距离操作。
电站高温度截止阀标准:
标准规范 | |
设计标准 | GB/T 12235 |
结构长度标准 | GB/T 12221 |
法兰连接标准 | JB/T 12224 |
检验与试验标准 | GB/T 26480 |
主要零部件材料 | |
阀体、阀盖 | WCB、CF8、CF8M、鉻钼钢 |
阀杆 | 2Cr13、304、316、 |
阀板 |
|
铜螺母 | 铝青铜 |
PN16.0、32.0MPa、 P54/100V、P54/170V
公称通径DN | PN16.0、32.0MPa、 P54/100V、P54/170V | ||||
L | A | B | H | A和的尺寸大小可以根据客户要求 | |
15 | 150 | 36 | 17 | 247 | |
20 | 150 | 42 | 22 | 248 | |
25 | 170 | 44 | 27 | 250 | |
32 | 180 | 48 | 31 | 252 | |
40 | 230 | 57 | 39 | 358 | |
50 | 250 | 62 | 49 | 450 | |
65 | 330 | 75 | 63/59 | 669 | |
80 | 368 | 91 | 78/74 | 682 | |
100 | 457 | 117 | 102/97 | 755 | |
125 | 533 | 144 | 128/122 | ||
150 | 610 | 172 | 154/146 | ||
175 | 750 | 198 | 179/169 | ||
200 | 762 | 223 | 203/198 | ||
250 | 914 |
上海沪通阀门科技有限公司销售产品电站阀:闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀,减温减压装置,铝厂专用阀,固定式球阀,液控蝶阀,超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。
维修保养:
1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。
2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。
4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时,沪通阀门应处于全开位置。
7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。
8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。
9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。
10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
