产品介绍:
ZXN型气动薄膜调节阀(双座)概述

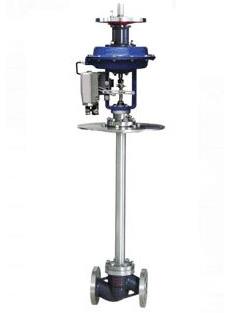

ZXN型气动薄膜调节阀(双座)[ZXN型新系列气动薄膜直通双座调节阀]采用双导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,而允许泄漏量也较大的不是很清洁的介质场合。气动薄膜低温调节阀是单座、双座调节阀的变形产品。它与常温不同之处在于采用长颈型上阀盖,使填料处于常温下工作。适用于-60~-250℃低温壮态下的介质(如液氧、液氮等)的调节。为确保调节精度,必须配用定位器。
本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64;阀体口径范围DN25~400。适用流体温度由-250℃~+560℃范围内多种档次。泄漏量标准有Ⅱ级或Ⅳ级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
ZXN型气动薄膜调节阀(双座)特点
·顶、底双导向双座调节阀.工作时稳定性好。
·有两个阀芯和阀座,采用“四通”阀体,可以方便地由正装改装成反装,气关阀变气开阀。
·阀体按流体动力学原理设计的等截面低流阻流道,额定流量系数大。
·不平衡力小,允许使用压差较大。
·执行机构采用多弹簧结构,高度减小30%、重量减轻30%。
·可调范围大,固有可调比为50。
·ZXNV型波纹管密封调节阀对移动的阀杆形成完全的密封,杜绝流体外漏。
·ZXNJ型调节阀带有保温夹套,用于流体冷却后易结晶、凝固造成堵塞的场合。
ZXN型气动薄膜调节阀安装注意事项:
1、应垂直安装于水平管道上,在特殊情况下需要水平或倾斜安装时,一般应加支撑。装于保温箱壁的园板与保温箱壁应平行。
2、应安装在靠近地面或楼板的地方,以便在于维护检修,对装有定位器或手轮机构者,更应保证观察,调整和操作和方便。
3、一般都设置旁通管路,以便在自控系统发生故障或维修时切换到手动操作,不致于停止生产。
4、装有手轮机构时,也可省略旁通管路时行手动操作,还可用于限制的开度。当停止使用时,手轮机构必须恢复到原来空档位置,以利自控系统正常进行。
5、安装时,应使介质流向与阀体指示方向一致。
6、在安装前应对管路清洗污物、焊渣。安装后,使全开,对管路,等进行清洗及试验各连接处的密封性。阀门调节阀调节阀阀门调节阀阀门。
项目 | 指标值 | 项目 | 指标值 | ||||
基本误差(%) | 不带定位器 | ±6 | 始终 | 气关 | 不带定位器 | 始点 | ±6 |
带定位器 | ±1.5 | 终点 | ±2.5 | ||||
回差(%) | 不带定位器 | 5 | 带定位器 | 始点 | ±1.5 | ||
带定位器 | 1.5 | 终点 | ±1.5 | ||||
死区(%) | 不带定位器 | 4 | 气开 | 不带定位器 | 始点 | ±2.5 | |
带定位器 | 终点 | ±6 | |||||
带定位器 | 始点 | ±1.5 | |||||
0.6 | 终点 | ±1.5 | |||||
±25 | 允许泄漏量(l/h) | 1x10-4x阀额定容量 |
类别 | 常温型 | 中温型 | 低温型 |
型号 | ZMAN-16B,ZMAN-64K | ZMAN-40BG,ZMAN-64KG | ZMAN-6BD,ZMAN-64KD |
规格 | DN25~300 | DN25~300 | DN25~200 |
ZMAN-D气动薄膜低温调节阀,气动调节阀,双座调节阀技术参数和性能指标:
1.调节机构主要技术参数:
公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
额定流量系数Kv | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 | |
公称压力MPa | 1.6、4.0、6.4(常温型);4.0、6.4(中温型);0.6、4.0、6.4(低温型) | ||||||||||||
行程 mm | 16 | 25 | 40 | 60 | 100 | ||||||||
流量特性 | 直线、等百分比 | ||||||||||||
介质温度 ℃ | -20~200(常温型); -40~450(中温型);-250~-60(低温型) | ||||||||||||
法兰尺寸、型式 | 铸铁法兰按GB/T17241.6—1998, | ||||||||||||
阀体材质 | 常中温 | HT200;ZG230—450;ZG1Gr18Ni9Ti | |||||||||||
低温 | ZG1Gr18Ni9Ti | ||||||||||||
阀芯材质 | 1Cr18Ni9 | ||||||||||||
上阀盖型式 | 普通式(常温型);热片式(中温型);长颈式(低温型) | ||||||||||||
可调比 | 30:1 |
注:可为用户提供GB、ANSI、JIS、DIN等法兰结构式,其法兰距按用户需要确定。
ZMAN-D气动薄膜低温调节阀,气动调节阀,双座调节阀执行机构主要技术参数:
型号 | ZMA—1 | ZMA—2 | ZMA—3 | ZMA—4 | ZMA—5 |
薄膜有效面积 | 280 | 400 | 630 | 1000 | 1600 |
行程 mm | 16 | 25 | 40 | 60 | 100 |
弹簧范围 KPa | 20~100; 40~200;20~60; 60~100;80~240 |
ZMAN-D气动薄膜低温调节阀,气动调节阀,双座调节阀性能指标:
项目 | ZMAN | ZMAN-D | 项目 | ZMAN | ZMAN-D | ||||
基本误差% | 不带定位器 | ±5.0 | ±6.0 | 始终点偏差% | 气关 | 不带定位器 | 始点 | ±5.0 | ±6.0 |
终点 | ±2.5 | ±2.5 | |||||||
带定位器 | ±1.0 | ±1.5 | 带定位器 | 始点 | ±1.0 | ±1.5 | |||
终点 | ±1.0 | ±1.5 | |||||||
回差% | 不带定位器 | 3.0 | 5.0 | 气开 | 不带定位器 | 始点 | ±2.5 | ±2.5 | |
终点 | ±5.0 | ±6.0 | |||||||
带定位器 | 1.0 | 1.5 | 带定位器 | 始点 | ±1.0 | ±1.5 | |||
终点 | ±1.0 | ±1.5 | |||||||
死区% | 不带定位器 | 3.0 | 4.0 | 允许泄漏量1/h | 1×10ˉ³×阀额定容量 | ||||
带定位器 | 0.4 | 0.6 | |||||||
额定行程偏差% | ±2.5 | ±2.5 |
ZMAN-D气动薄膜低温调节阀,气动调节阀,双座调节阀允许压差:
公称通径 mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
薄膜有效面积 ㎝² | 280 | 400 | 630 | 1000 | 1600 | ||||||||||
允许压差 | 气源KPa | 弹簧范围KPa | 允许压差在P2=0 ,阀杆在介质流出端状态下 | ||||||||||||
气关阀 | 120 | 20~100 | 5.3 | 4.3 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.7 | 2.7 | 2.1 | 2.0 | 1.7 | |
140 | 6.4 | 5.3 | 4.8 | 4.6 | 3.9 | ||||||||||
180 | 6.4 | ||||||||||||||
气开阀 | 0 | 20~100 | 5.3 | 4.3 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.7 | 2.7 | 2.1 | 2.0 | 1.7 | |
40~200 | 6.4 | 5.3 | 4.8 | 4.6 | 3.9 | ||||||||||
80~240 | 6.4 |
可配附件:定位器、手轮机构、空气过滤减压器等。
ZMAN-D气动薄膜低温调节阀,气动调节阀,双座调节阀外形及连接尺寸:
公称通径DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
D | 280 | 325 | 410 | 495 | 600 | |||||||||
L | PN | 0.6 | 190 | 205 | 225 | 245 | 275 | 300 | 350 | 410 | 440 | 530 | ||
1.6 | 185 | 200 | 220 | 250 | 275 | 300 | 350 | 410 | 450 | 550 | 640 | 720 | ||
4.0 | 190 | 210 | 230 | 255 | 285 | 310 | 355 | 425 | 460 | 560 | 660 | 735 | ||
6.4 | 200 | 210 | 235 | 265 | 295 | 320 | 370 | 440 | 475 | 570 | 670 | 750 | ||
H | 常温型 | 685 | 690 | 785 | 795 | 1165 | 1095 | 1120 | 1320 | 1340 | 1425 | 1956 | 2016 | |
中温型 | 835 | 840 | 925 | 935 | 1220 | 1260 | 1280 | 1535 | 1555 | 1640 | 2196 | 2257 | ||
-100~-60℃ | 1126 | 1132 | 1205 | 1215 | 1548 | 1574 | 1590 | 1841 | 1851 | 1891 | ||||
-200~-100℃ | 1326 | 1332 | 1405 | 1415 | 1748 | 1774 | 1790 | 2041 | 2051 | 2091 | ||||
-250~-200℃ | 1526 | 1532 | 1605 | 1615 | 1948 | 1974 | 1990 | 2241 | 2251 | 2291 | ||||
H1 | 常中温型 | 120 | 120 | 140 | 145 | 190 | 210 | 220 | 270 | 280 | 320 | 440 | 475 | |
低温型 | 102 | 105 | 127 | 132 | 171 | 188 | 200 | 250 | 260 | 300 | ||||
Dn | 290 | 310 | 340 | 370 | 410 | 440 | 500 | 590 | 640 | 760 | ||||
H2 | -100~-60℃ | 500 | 600 | 700 | ||||||||||
-200~-100℃ | 700 | 800 | 900 | |||||||||||
-250~-200℃ | 900 | 1000 | 1100 |
注:阀杆在介质流出端P2=0状态下,△P最大允许值

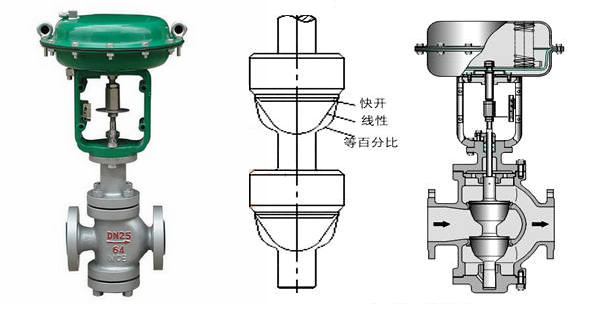

产品结构图:
可配附件
定位器、手轮、空气过滤减压器等
上海沪通阀门科技有限公司销售产品电站阀:闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀,减温减压装置,铝厂专用阀,固定式球阀,液控蝶阀,超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。
维修保养:
1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。
2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。
4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时,沪通阀门应处于全开位置。
7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。
8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。
9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。
10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
