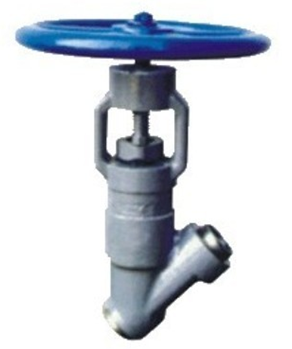

高压截止阀简介:
阀门的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。SS-10NBSW14T-G高温高压截止阀:卡套接头,NPT螺纹接头,VCR接头,PFA接头,各类仪表接头;球阀,针阀,单向阀,计量阀,减压阀,过滤器 、压力表 、调压阀 、传感器 、软管 、微型模块化系统 、塑料产品 、快速接头 、取样钢瓶和附件 、卫生产品 、工具和附件 、管材和卡套管支撑件 、阀门和阀组 等。
高压截止阀产品特点:
(1)截止阀结构比闸阀简单,制造与维修都较方便。
(2)密封面不易磨损及擦伤,密封性好,启闭时阀瓣与阀体密封面之间无相对滑动,因而磨损与擦伤均 不严重,密封性能好,使用寿命长。
(3)启闭时,阀瓣行程小,因而截止阀高度比闸阀小,但结构长度比闸阀长。

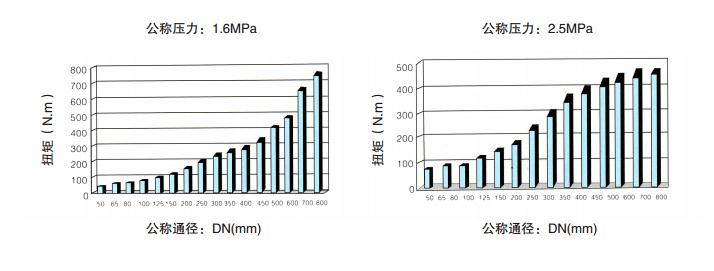

(4)启闭力矩大、启闭较费力,启闭时间校长。
(5)流体阻力大,因阀体内介质通道较曲折,流体阻力大,动力消耗大。
(6)介质流动方向 公称压力PN≤16MPa时,一般采用顺流,介质从阀瓣下方向上流;公称压力PN≥20MPa时,一般采用逆流,介质从阀瓣上方向下流.以增加密封件能。使用时,截止阀介质只能单方向流动,不能改变流动方向。
(7)全开时阀瓣经常受冲蚀
高压截止阀产品应用:

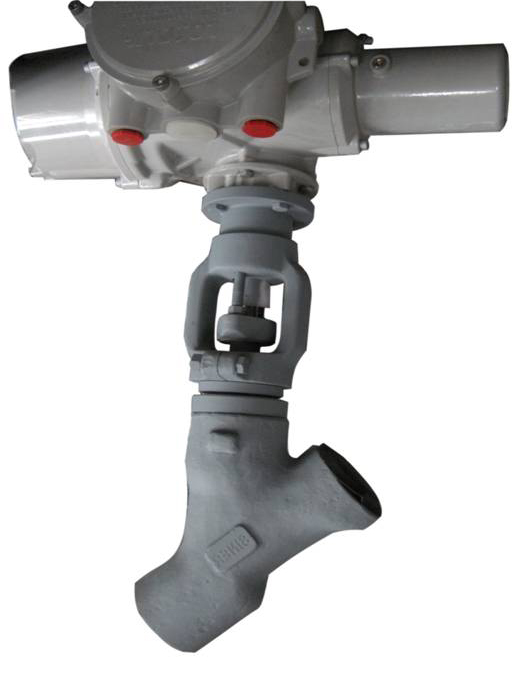

高温高压截止阀适用于公称压力PN20~32MPa ,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油 、化工 、水力 、火力电站各种系统的管路中,切断或接通管路介质,,适用介质为:水、油品、蒸汽等。高温高压电站截止阀操作方式有:手动、齿轮传动、电动等。
高压截止阀技术标准
1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
主要性能参数:
公称压力PN/Mpa | 试验压力ps/Mpa | 工作温度/℃ | 适用介质 | |||
壳体 | 密封(液) | 上密封(液) | 密封(气) | |||
32.0 | 48.0 | 35.2 | 35.2 | 0.6 | ≤450 | 水、蒸汽 |
零件名称 | 阀体、阀盖 | 支架、手柄 | 填料 | 阀杆 | 阀瓣 | 阀杆螺母 |
材料 | 耐热钢 | 碳钢 | 柔性石墨 | 不锈钢 | 不锈钢堆焊硬质合金 | 铜 |
主要尺寸:
公称通径DN/mm | 尺寸/mm | 重量/kg | ||||
L | D | H | H1 | D0 | ||
20 | 135 | 40 | 265 | 287 | 250 | 6.78 |
25 | 135 | 43 | 265 | 287 | 250 | 6.78 |
50 | 210 | 38 | 393 | 439 | 390 | 25.5 |
65 | 240 | 102 | 427 | 475 | 400 | 33 |
80 | 290 | 127 | 505 | 563 | 450 | 64.7 |
100 | 320 | 159 | 602 | 670 | 500 | 120 |
技术快讯:
本发明涉及一种阀门填料密封装置,包括阀体、阀杆、填料密封腔、填料压盖、锁紧螺栓和锁紧螺母,阀杆套设于阀体内,阀杆和阀体之间设有填料密封腔,填料密封腔内从上到下依次设有填料腔、填料补充腔、弹簧件、填料补充腔以及填料腔,弹簧件和填料补充腔之间设有耐磨垫,填料补充腔和填料腔之间设有抗压挡板;阀体上设有控制器,填料腔内设有填料检测机构,弹簧件上设有弹簧压缩量控制机构,控制器分别与填料检测机构、弹簧压缩量控制机构、抗压挡板相连接;填料压盖通过锁紧螺栓和锁紧螺母固定在阀体上;本发明是一种技术简单、价格低廉、无毒、无环境污染、维护操作方便的阀门填料密封装置。
高温高压截止阀结构图:
维修保养:
1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。
2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。
4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时,沪通阀门应处于全开位置。
7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。
8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。
9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。
10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
