产品工作原理和用途:

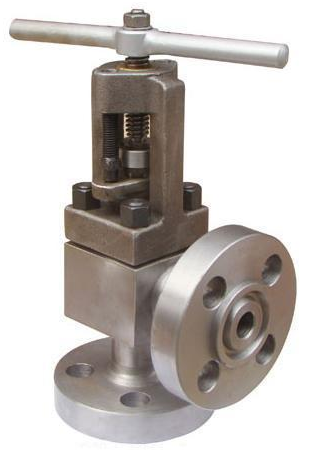

J44H/Y/W型角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。角式截止阀又称角阀,阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。角型截止阀是一种常用的截断阀,主要用来接通或截断管路中的介质,一般不用于调节流量。截止阀产品适用的压力、温度范围很大,但一般用于中、小口径的管道,适用于≤425℃的蒸汽、油品、水等介质。
产品结构特点:
在角式截止阀中,流体只需改变一次方向,以致于通过此阀门的压力降比常规结构的截止阀小。
1、结构简单,制造和维修比较方便。
2、工作行程小,启闭时间短。
3、密封性好,密封面间磨擦力小,寿命较长。
4、截止阀阀体的结构形式有直通式、直流式和直角式。直通式是zui常见的结构,但其流体的阻力zui大。直流式流体阻力较小,多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造,适用于较小通经、较高压力的的截止阀。
5、在开闭过程中密封面的摩擦力比闸阀小,耐磨。
6、通常只有一个密封面,制造工艺好,便于维修。
产品性能参数:
公称压力Mpa | 16 | 32 | |
壳体试验Mpa | 24 | 48 | |
密封试验Mpa | 17.6 | 35.2 | |
气密封试验Mpa | 0.5-0.7 | ||
适用介质 | C | P | R |
水、油品、蒸汽 | 氮氢混合气 | 碱液、液氨 | |
适用温度(℃) | ≤200 |
介质 | 氮、氢、气、氨、石油产品 | ||||||
主体材料代号 | 阀体/阀盖 | 阀板/阀瓣 | 阀杆 | 阀杆螺母 | 填料 | 手轮 | 工作温度 |
C | 25/WCB | 2Cr13 | 黄铜 | 聚四氟乙烯 | QT400-15 | -30℃~100℃ | |
P | 1Cr18Ni9Ti | ||||||
R | 1Cr18Ni12Mo2Ti |
上海沪通阀门科技有限公司销售产品电站阀:闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀,减温减压装置,铝厂专用阀,固定式球阀,液控蝶阀,超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。
维修保养:
1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。
2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。
4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时,沪通阀门应处于全开位置。
7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。
8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。
9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。
10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
