本系列产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。其中电动单座调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。电动套筒调节阀适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。
ZDLP电子式电动单座调节阀接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构,内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。ZDLP电子式电动单座调节阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。单座阀适用于对泄露量求严格、阀前后压差低及有一定粘度的场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。
产品特点结构优越:等截面低流阻流道,额定流量系数大。调节性好:可调范围大,流量特性可选等百分比或线性。密封性好:可选择软密封、波纹管密封,提高密封性能。
电动单座调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
零部件材料:
阀体、阀盖:HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 芯:1Cr18Ni9Ti、司钛莱合金堆焊、增强聚四氟乙烯
填 料:聚四氟乙烯、柔性石墨、不锈钢波纹管
推杆、衬套:2Cr13
垫 片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
制造标准:
执行标准:设计规范:GB/T 17213.1
结构长度:GB/T 12221
试验与检验:ASME B16.104
法兰连接:JB/T79、GB9112~9131、HG20592、SH3406、ANSI B16.5
产品标识:GB/T 12220
供货规范:JB/T 7928
产品特点 | 阀体参数 | |
结构优越:等截面低流阻流道,额定流量系数大 | 公称压力 PN10、PN16、PN40、PN64 | |
调节性好:可调范围大,流量特性可选等百分比或线性 | 连接方式 法兰式、(特制:焊接式) | |
密封性好:可选择软密封、波纹管密封,提高密封性能 | 阀体材质 WCB、SS304、SS316、SS316L | |
应用普遍:多种阀座结构、散热片,适应不同压差温度 | 阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊 | |
技术参数 | 密封材料 PTFE、硬密封、特殊高温材料 | |
作用方式 电开式、电关式 | 波 纹 管 SS、SS304、SS316 | |
阀座结构 P单座 | 填 料 聚四氟乙烯、柔性石墨 | |
流量特性 等百分比、线性 | 推 杆 衬套2Cr13 | |
可调范围 50:1 | 垫 片 橡胶石棉板、1Cr18Ni9Ti 石棉缠绕垫片 | |
密封等级 Ⅲ、Ⅳ、Ⅴ、Ⅵ | 法兰标准 GB9113-88、JB/T79-94、GB2555-81 | |
基本误差 ±2.5% | 特制法兰 ANSI、JIS、DIN | |
环境温度 -30℃~+70℃(防爆型:-20℃~+60℃) | 流体温度 | C3组-20℃~200℃ |
输入信号 4~20mA DC、0~10V DC | C4组-40℃~250℃ | |
输出信号 4~20mA DC、0~10V DC | C5组-40℃~450℃ | |
电源电压 AC220V50HZ;380V.AC 50Hz 24AC/DC | C7组-60℃~450℃ |
主要技术参数和性能指标 | |||||||||||||||
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | ||||
10 | 12 | 15 | 20 | ||||||||||||
额定流量系数Kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
等百分比 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
额定行程L(mm) | 16 | 25 | 40 | 60 | |||||||||||
允许泄漏量 | 单座 | 硬密封:IV级 软密封:VI级 | |||||||||||||
套筒 | 硬密封:II级 软密封:VI级 | ||||||||||||||
使用环境温度 | 电动调节阀:≤95% |
本产品性能指标贯彻GB/T4213-92。 配套用电动执行机构有关技术参数 |
配套电动执行机构有关技术参数 | ||||||||||||
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
电机型号 | 普通型 | ZAZ-60 DKZ-310 | ZAZ-60 DKZ-310 | DKZ-410 | DKZ-410 DKZ-510 | |||||||
电子型 | JHZAZ1 | JHZAZ2 | JHZAZ3 | JHZAZ3 | ||||||||
电机推力(N) | 普通型 | 400 4000 | 400 4000 | 6400 | 6400 16000 | |||||||
电子型 | 2000 | 4000 | 6000 | 8000 | ||||||||
全行程时间(S) | 普通型 | 12.5 | 20 | 32 | 48 | |||||||
电子型 | 30 | 30 | 48 | 60 | ||||||||
消耗功率(W) | 普通型 | 28 | 35 | |||||||||
电子型 | 6 | 15 | 25 | 40 |
允许压差 电动单座调节阀允许压差表 | ||||||||||||||
公称通径/推力(N) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||
10 | 12 | 15 | 20 | |||||||||||
400 | 3.90 | 2.71 | 1.71 | 0.95 | 0.62 | 0.37 | 0.24 | 0.15 | ||||||
2000 | 6.40 | 6.40 | 6.40 | 4.87 | 3.11 | |||||||||
4000 | 6.40 | 6.40 | 6.40 | 6.40 | 6.11 | 3.73 | 2.39 | 1.53 | ||||||
6000 | 1.38 | 0.91 | 0.54 | |||||||||||
6400 | 1.45 | 0.95 | 0.61 | 0.40 | 0.28 | 0.15 | ||||||||
8000 | 0.50 | 0.34 | 0.19 | |||||||||||
16000 | 0.98 | 0.68 | 0.38 |

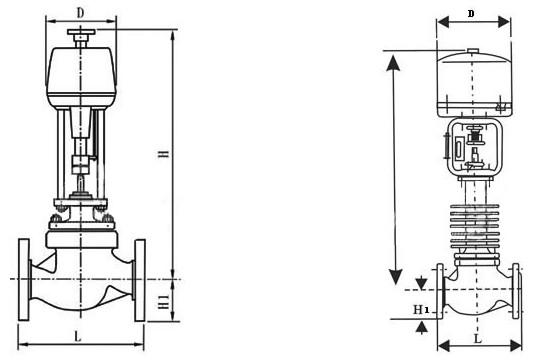

外形尺寸及重量 (普通型) 单位:mm | ||||||||||||
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
A | 460 | 530 | 630 | |||||||||
B | 230 | 230 | 260 | |||||||||
H1 | 490 | 540 | 625 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H2 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H3 | 53 | 57.5 | 70 | 75 | 82.5 | 92.5 | 100 | 110 | 125 | 142.5 | 170 | |
重量kg | PN16/40 | 50 | 52 | 54 | 56 | 58 | 75 | 87 | 95 | 132 | 135 | 155 |
PN64 | 53 | 56 | 58 | 65 | 68 | 84 | 110 | 129 | 177 | 180 | 210 |
外形尺寸及重量 (电子型) 单位:mm | ||||||||||||
公称通径DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
d | Φ155 | Φ162 | Φ170 | |||||||||
H4 | 290 | 325 | 380 | |||||||||
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | |
H5 | 175 | 180 | 215 | 218 | 230 | 280 | 285 | 315 | 400 | 460 | 540 | |
H6 | 53 | 58 | 70 | 75 | 82 | 92 | 100 | 110 | 125 | 142 | 170 | |
重量kg | PN16/40 | 10 | 12 | 15 | 17 | 18 | 34 | 87 | 54 | 76 | 79 | 100 |
PN64 | 13 | 16 | 19 | 26 | 27 | 43 | 100 | 85 | 12 | 125 | 150 |
备注: |
*法兰密封面型式:PN10、PN16为凸面,PN40、PN64为凹凸面、阀体为凹面。 |
*结构长度:按GB12221-89标准 |
*夹套保温型夹套载热体接口:对焊Φ18*4 |
*阀体法兰及法兰端面距离可以按用户指定的标准制造。如:ANSI、JIS、JPI等标准。 |
