产品工作原理和用途：

       液控蝶阀利用液压油源进行操作。是新一代液控蝶阀，它兼有截止和止回的功能可一阀代两阀，并能按预先调好的程序，分快关和缓闭两阶段的动作实现关阀，对于突然停电或事故停泵过程中产生的升压造成的水锤危害及介质倒流引起水泵机组倒转等消除和抑制作用，是保证水泵机组和管网系统安全可靠运行的有效设备。

       适用于介质为水的泵出口管路上，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统，其功能事以一阀代两阀（传统的管路设计中以闸阀配止回阀或以普通蝶阀配止回阀）。

       用途和特征：

1、蓄能器式液控缓闭止回蝶阀，是一种性能先进、控制完善、工作可靠的管路控制设备，是一种智能型的阀门，广泛应用于水电站，作水轮机进水主控阀，起导通和截止作用；或应用于泵站，作水泵出口控制阀，起导通、截止和缓闭止回作用。

2、该阀用于水轮机进口时，能与机组实现联动，开启平稳，速度可调，全开后自动锁定在全开位置，蝶板不抖动，流阻小，不会因水流扰动或控制系统故障突然关闭导致机组事故停机。可按预先调定的程序分两阶段关阀，先快关大部分行程，快速截断大部分水流，防止水轮机甩负载后飞逸；后慢关剩余行程，减免水锤危害，有效地保障水轮机组的正常工作，快关、慢关的行程及速度均可方便调节，调节的范围能满足水电站工况的需要，是应用于水轮机进口的理想控制设备。

3、该阀用于水泵出口时，与水泵实现泵阀联动，能方便地实现先启泵后开阀或先开阀后启泵。在停泵或水泵事故跳闸时能可靠关闭，防止水体倒流，起到一阀代替两阀（闸阀和止回阀）的功能。在控制上，依用户工况需要，可实现停电（或跳闸）自动关阀或停电（或跳闸）手动关阀的功能。分快关和慢关两阶段关闭，快关行程、快关时间、慢关行程、慢关时间均可调节，可完全满足水泵工况运行需要有效防止停泵后大量水体倒流、水泵超速反转，并减免水锤危害，是泵站必备阀门。

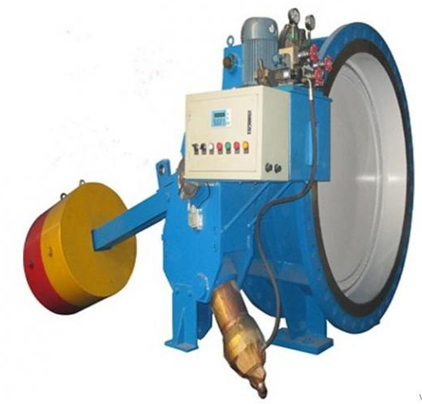

4、蓄能器式液控缓闭止回蝶阀采用液压驱动，油压高，接力器体积小，因此结构紧凑。按工况需要，可提供全开后的机械锁定装置。重锤式液控蝶阀在阀门打开时，系统同时举起一个重锤，关阀时利用举起的重锤势能关闭。

5、软密封蝶阀采用合理的双偏心设计，使关阀时能够利用动水的作用力帮助关阀，在全开时密封副保持脱离。硬密封蝶阀采用先进的三偏心设计，阀门可越关越紧且永不会关过头，密封副瞬间接触瞬间脱离，有磨损时只需要再关紧一点点就又可以保持严密的密封，提高了硬密封蝶阀的密封严密性，延长了大修期限。

6、液控蝶阀配备有手摇泵和手动关阀装置，必要时可手动开，关阀。随阀配备电气控制箱用于就地控制操作。可实现就地、远程和联动控制。

液动执行器概述：
1、结构简单、紧凑、体积小。
2、传动平稳可靠，有缓冲无撞击现象。
3、可根据需要采用不同的液压油，可在-45℃～+120℃温度范围内工作。能防爆。
4、可以获得很大的输出力矩，适合任何规格。
5、输出力矩可以通过定压溢流阀得到精确的调整，包括开启和关闭力矩的调整，基至可以通过液压仪表直接反映出来。
6、速度调节方便。
7、在突然发生事故动力终断时，仍可利用蓄能器进行一次或数次动力操作。这对长输管线自动紧急切断阀和进口喷放阀有特殊意义。

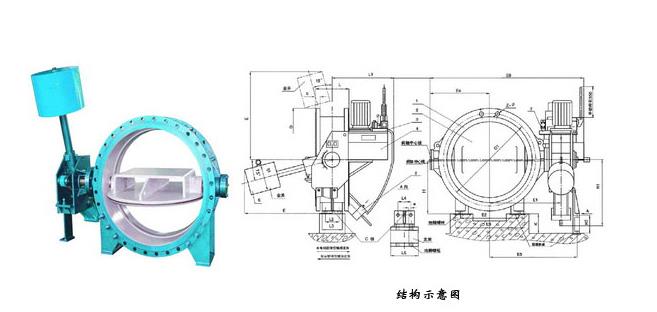

主要结构：
YD系列液动执行器，是在吸收国外先进技术基础上，研究开发的一种较理想的液动执行器，它采用曲柄连杆型式，输扭矩大，结构简单。维修方便，主要由液压缸、连杆、曲柄及箱体组成。
液动、电液动阀门概述：
沪通牌电液动蝶阀适用于介质为水的泵出口管路上，作为闭路并和止回阀，用来避免和减少管路系统中介质繁荣倒流及产生过大的水锤，以保护管路系统。
沪通牌液动球阀适用于水、石油、天然气、钻井液等介质的集输管线上作为起闭装置。液动球阀由液动装置和球阀两大部分组成。靠也动装置使阀杆旋转带动球体转动来达到起闭目的。
沪通牌电液动闸阀是由电液动装置同刀闸阀配合，实现电控液动，同时配合信号输出控制，可实现远程自控，是一种理想的智能式自控调节刀闸阀。
沪通牌液动截止阀J741H系列液动截止阀是采用液压压力作为驱动的一种节能型阀门。由液动执行器带动截止阀工作。其性能达到或超过同类产品，可替代进口。可程序控制、可微机控制，实现调节控制或快速开关功能。

       产品结构特点：

       1、本阀门采用蓄能器取代了重锤式液动碟阀的重锤，用液体的压力蓄能替代重锤势能，从而使该阀门具有设计合理、体积小、重量轻、维护方便等优点。
       2、本阀门液压站和电气控制箱与阀门下部可整体式安装也可分体式安装，阀门不同工况下选择。
       3、本阀门采用三偏心金属密封结构，启闭轻松达到零泄漏。

 产品主要零件材料：

产品主要尺寸：

上海沪通阀门科技有限公司销售产品电站阀：闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀，减温减压装置，铝厂专用阀，固定式球阀，液控蝶阀，超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。

维修保养：

1. 沪通阀门应存放在干燥，通风的室内，沪通阀门通道两端应堵塞。

2. 长期存放的沪通阀门应定期检查，清除污物。应特别注意密封面的清洁 防密封面的损坏。

3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。

4. 安装前应检查沪通阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5. 安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

6. 安装后系统或管路试压时，沪通阀门应处于全开位置。

7. 使用中，应将闸板全开或关闭，不应将闸板部分开启做调节流量用。

8. 使用时，应经常给阀杆梯形螺纹注入润滑剂。

9. 手动沪通阀门，在开启或关闭操作时，应使用手轮开、关，不得借助辅助杠杆或其它工具。

10. 沪通阀门使用后应定期检查，检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效，应及时修理或更换。
