产品简介:
电动卫生型蝶阀采用标准电子抛光,光滑表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆装阀,使阀门打开和维修快捷容易,使过程停机时间缩短。应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便等优点。目前,卫生级电动碟阀作为—一种用来实现管路系统通断及流里控制的部件,已在石油、冶金、水电等许多领城中得到极为广泛地应用。在已公知的卫生级电动蝶阀技木中,其密封形式多采用密封结构,密封材料为橡胶、聚四氟乙烯等。卫生电动蝶阀由于结构特征的限制,不适应耐高温、高压及耐腐蚀、抗磨损等行卫生级电动蝶阀釆用标隹电子抛光,光骨表面确保清洁,无介质积存区域,不会产生潜在的污染。快速拆裝阀,使阀门打开和维修快捷寳易,使过程停机时间缩短卫生级电动蝶阀广泛应用于如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化。
卫生级电动蝶阀特点:
1.新颖设计合理结构独特,重里轻,启闭迅速
2。操作力矩小,操作方便,省力灵巧
3、可以任何位置安装,维修方便
4。密封材料耐老化、耐腐蚀,使用寿命长等特点卫生级电动蝶阀用于硫磺制醱系统中的焚硫、转化、干吸工段’,是硫磺制醱裝置阀门品牌,被广大用户认为是:密封性能好,运转轻,副腐蚀,耐高温,操作方便、灵活、使用安全可靠的蝶阀,得到了大里推广使用
6。卫生级电动蝶阀还广泛用于:化工、石化、冶炼、医药、食品等行业中s02、蒸汽、空气、煤气、氨气、C02气、油品、水、盐水、硪液、海水、硝醱、盐酸、硫酸、磷酸等介质的管路上作为调节和截流装置使用卫生级电动蝶阀用途员操作。
卫生级电动蝶闹执行机构特点:
1。功能强劲:智能型、调节型、开关式体积小巧:体积仅相当于同类产品的35%左右使用方便:采用单相电源,接线简单;采用独创的球型凸岀结构,使观察更方便;免加油免点检、防水防锈、任角度安裝。
4。保护装置有双重限位、过热保护、过载保护。全行程时间15秒、3秒、45秒、60秒。及带手动功能。
5。智能数控:內置模块釆用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-2mAc1-5Ⅶm)实现阀门开度的智能控制和精确定位。也可选用3810系列或系列电子式角行程执行机构亦可选用PsQ系列或R系列。
技术参数和性能:
电动执行器技术参数 | 阀体参数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | 19~108mm |
输出力矩 | 50N·M~2000N·M | 公称压力 | PN1.0MPa |
任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | 304、316、316L不锈钢 |
动作范围 | 0~90°±5° | 阀体材质 | 304、316、316L不锈钢 |
动作时间 | 15秒/30秒/60秒 | 阀板材质 | 304、316、316L不锈钢 |
环境温度 | -30°~60° | 阀座密封 | 硅橡胶,氟橡胶 |
手动操作 | 附带手柄操作 | 连接形式 | 快装式、卡箍式、外螺纹、焊接式等 |
限 位 | 电气、机械二重限位 | 温度 | 硅橡胶-70~+150℃、氟橡胶-23~+150℃ |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 食品、药品、酒精、饮料等 |
输入信号 | 0-10,1-5VDC/4-20mA(智能调节型) | 特点 | 表面光洁、无二次污染、寿命长 |
外形尺寸(快接式):
公称通径DN | L1 | H | W | L | D | 额定功率 | 额定电流 |
19 | 119 | 187 | 110 | 60 | 50.5 | 15W | 0.2A |
25 | 119 | 187 | 110 | 60 | 50.5 | 15W | 0.2A |
32 | 119 | 187 | 110 | 60 | 50.5 | 15W | 0.2A |
38 | 119 | 191 | 110 | 70 | 50.5 | 15W | 0.2A |
45 | 155 | 195 | 132 | 74 | 64 | 15W | 0.2A |
51 | 155 | 199 | 132 | 76 | 64 | 15W | 0.2A |
57 | 155 | 202 | 132 | 80 | 77.5 | 15W | 0.2A |
63 | 155 | 205 | 132 | 80 | 77.5 | 15W | 0.2A |
76 | 155 | 213 | 132 | 84 | 91 | 15W | 0.2A |
89 | 155 | 218 | 132 | 90 | 106 | 15W | 0.2A |
102 | 208 | 231 | 165 | 104 | 119 | 25W | 0.5A |
108 | 208 | 234 | 165 | 108 | 119 | 25W | 0.5A |
上海沪通阀门为您提供优质的【】产品和完善的售后服务,如需订购本产品,请提供口径、压力、材质等详细参数!本文中所有的文字、图片、数据仅供参考,若需要了解更多的性能参数、结构尺寸、价格等详情,请!

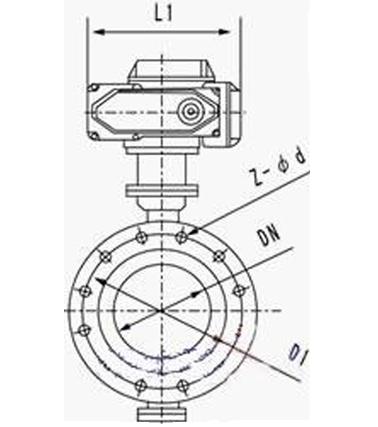

产品结构图:
上海沪通阀门科技有限公司销售产品电站阀:闸阀、球阀、蝶阀、截止阀、止回阀、平衡阀、调节阀、安全阀、减压阀、疏水阀、过滤器、隔膜阀、针型阀、平板闸阀、刀型闸阀、电动闸阀、气动闸阀、电动球阀、气动球阀、电动蝶阀、气动蝶阀、电动二通阀、高温阀门、自密封闸阀,减温减压装置,铝厂专用阀,固定式球阀,液控蝶阀,超高温蝶阀、工业阀门、楼宇自控阀、水力控制阀、大口径阀门、不锈钢阀门等国标、日标、美标的阀门。畅销国内市场。
维修保养:
1. 沪通阀门应存放在干燥,通风的室内,沪通阀门通道两端应堵塞。
2. 长期存放的沪通阀门应定期检查,清除污物。应特别注意密封面的清洁 防密封面的损坏。
3. 安装前应仔细核对沪通阀门标志是否与使用要求相符。
4. 安装前应检查沪通阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。
5. 安装前检查填料是否压紧,应确保填料的密封性,同时不应妨碍阀杆的转动。
6. 安装后系统或管路试压时,沪通阀门应处于全开位置。
7. 使用中,应将闸板全开或关闭,不应将闸板部分开启做调节流量用。
8. 使用时,应经常给阀杆梯形螺纹注入润滑剂。
9. 手动沪通阀门,在开启或关闭操作时,应使用手轮开、关,不得借助辅助杠杆或其它工具。
10. 沪通阀门使用后应定期检查,检查密封面、阀杆等有无磨损以及垫片、填料。若损坏失效,应及时修理或更换。
