球阀安装拆卸维修指南

分享到:
点击次数:999 更新时间:2022年09月15日11:08:20 打印此页 关闭

(1)注意事项

为了安全,在阀门从管线上拆下或分解之前必须注意下述事项

①在拆卸阀门时,手不能接触阀门内腔。遥控操作的阀门随时都会关闭而伤害操作人员。

②应了解管道内的介质,如果有疑问,可向有关人员核实

③接触介质时应按照常规要求穿上防护衣或佩戴相应装备

④阀门和管道泄压时,在阀门从管道上取下来之前打开阀门,把可能留在阀门内的压力排空,使阀

门处于开启位置。取下阀门后和分解之前,将阀门垂直放置,反复地开闭阀门,把残余介质排出

⑤密封座和阀体额定值——安全和正确地使用该类阀门主要取决于密封座和阀体的额定值。应了解

铭牌上的额定值。该类阀门有许多密封座材料供选择,有些密封座材料的额定值小于阀体额定值。

阀体和密封座的整体额定值还有赖于阀门的类型、规格密封座材料、螺栓材料和稳定,使用阀门的

工况条件不能超过这些额定值


(2)安装

①阀门处于开启位置

②阀门允许流体从任一侧流入。为确保安装良好,要按照标准的管路传输实际情况安装。

③使用相应规格的法兰螺栓,拧紧法兰螺栓时应按照垫片生产商的要求。

④安装时如发现阀杆密封处有渗漏,这是因为在阀门运输中受到较大温度变化,按照“维修”部分

中所述对填料进行简单调整即可恢复密封。


(3)维修

①常规维修保养要求定期检查确保阀门运行良好。日常维修保养包括定期拧紧压盖螺栓,使阀杆

密封的磨损得到补偿

②大修包括更换密封座和填料等。可购买维修包,并参考下面“拆卸”和“装配”方法进行更换。

③维修备件包标准的维修备件包,包括密封座、阀杆密封以及PTFE密封垫。


(4)拆卸

①将球阀右阀体法兰朝下固定在工作台上,转动阀杆使球阀处于关闭状态。

②旋下连接法兰螺母,取下左阀体。

③从右阀体内腔取出球体(注意球体勿碰伤)

④从左阀体和右阀体中取出密封座。

⑤卸下阀杆挡圈和扳手。

⑥旋下压盖与两螺栓,卸下定位块和压盖。

⑦将阀杆从右阀体内腔取出。

⑧从中口内取出4只填料(上填料1只,中填料2只,下填料1只)。

⑨从右阀体取下密封垫。

⑩从阀杆上卸下止推垫片,从压盖里取下上衬套。检查所有零件是否损坏、碰伤和腐蚀,调换密封

垫及损坏、磨损或腐蚀零件,修光碰伤零件。

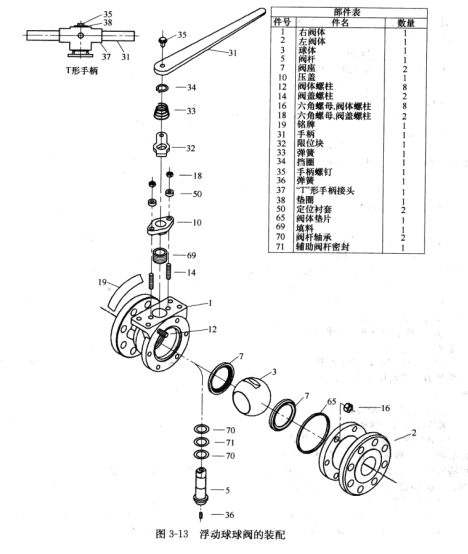

(5)装配(图3-13)

①所有金属零件均用无油清洗剂清洗干净。

②装配右阀体和左阀体上的密封座。

③将止推垫片放入阀杆上。

④将右阀体法兰朝下固定在工作台上,把阀杆从右阀体内腔装入填料孔内,然后装入一组填料(共4只)。

⑤将上衬套装入压盖内,把压盖装入中口,预紧两螺栓。

⑥转动阀杆,使阀杆端部扁身同通道一致,然后把球体上凹槽对准阀杆扁身,将球体放入右阀体内。

⑦将密封垫装入右阀体上,装上左阀体,转动阀杆使球体完全处于开启位置,然后预紧连接法兰上

相对的螺母。转动阀杆启闭球阀数次,使球体处于开启位置,拧紧连接法兰全部相对螺母,然后启闭球阀

数次,在启闭过程中感觉应灵活,无卡阻现象。将阀杆装上定位块,卡上轴用挡圈,并将球阀处于全开或

全闭状态。
