解剖球阀零部件

分享到:
点击次数:785 更新时间:2022年09月16日10:45:08 打印此页 关闭

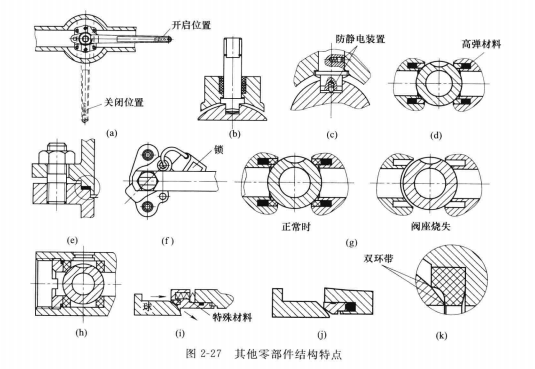

如图227(a)所示,根据手柄方位和阀杆扁口位置,能够容易地判断球阀的球体在关闭或开启的位置。如图2-27(b)所示,倒装

式阀杄能有效防止外漏、阀杆飞出,安全可靠。如图2-27(c)所示,设置防静电装置,能将静电导出,防止产生电火花。如图2-27

(d)所示,中温球阀(200~450℃)采用高压缩率和高回弹率的材料作为热胀冷缩的补偿,使阀座活动自如,密封副密封比压始终满

足密封要求。如图2-27(e)所示,阀体对合端面,采用凹凸形静密封,防止密封材料因冷流和受介质的冲刷而失败。如图227(f)所

示,阀杆带锁定装置,在重要位置没有批准不得操作的场合进行锁定。如图2-27(g)所示,根据用户要求,设置防火装置(浮动球),

如果发生火灾,阀座烧失,球体自动移位,封闭通道。如图2-27(h)所示,管式球阀,保证双向密封的装置。如图2-27(i)所示,阀

体中腔出现异常升压时,阀座装置上的弹簧被压缩,可以自动泄压,确保安全。阀体中腔出现异常升压时,阀座装置上的弹簧被压缩,可

以自动泄压,确保安全。如图2-27(j)所示金属密封球阀的弹性阀座,采用高压缩率和回弹率的材料,以补偿温度变化引起的胀缩。如

图227(k)所示,阀座采用双环带弹性唇密封,操作转矩小,密封可靠。


典型球阀

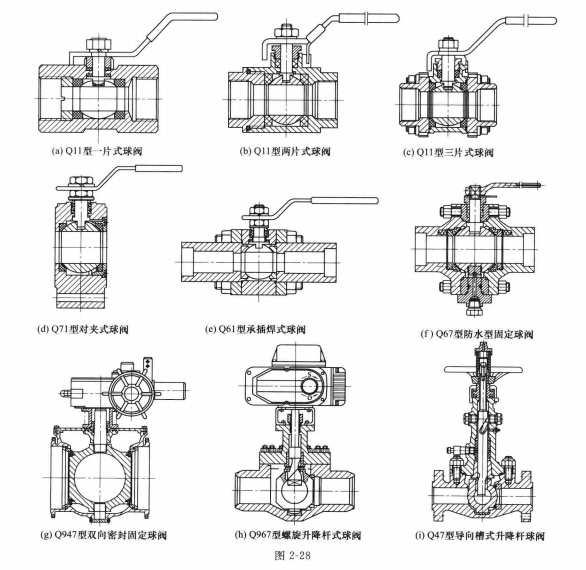

几种典型球阀结构见图2-28
