LTP气力输送仓泵系统，主要包括仓泵、阀门和管道。气力输送阀门包括进料阀、进气阀组、出料阀、平衡阀、补气阀、管路切换阀和手动插板阀等，是气力输送系统的重要组成部分。

圆顶阀

(1)概述

圆顶阀(球形气锁阀)是一种新型的快速关闭阀门，常用作LTP气力输送仓泵系统的进料阀，它采用国际先进的气封式结构，阀门启闭时阀芯与可充气密封圈之间无接触，密封圈采用特殊配方橡胶制成，可广泛应用于粉状物料的密封，是气力输送系统中的关键部件，广泛应用于电力、冶金、化工、食品、制药等领域。它的优点如下

①阀芯动作时与密封圈无接触、运行阻力小、使用寿命长；

②采用可充气式密封圈，密封性好；

③气动执行器采用全封闭回转推杆式汽缸驱动，回转输出，性能可靠，输出转矩大，可满足在恶劣工况下工作。

(2) 圆顶阀结构特点及技术参数

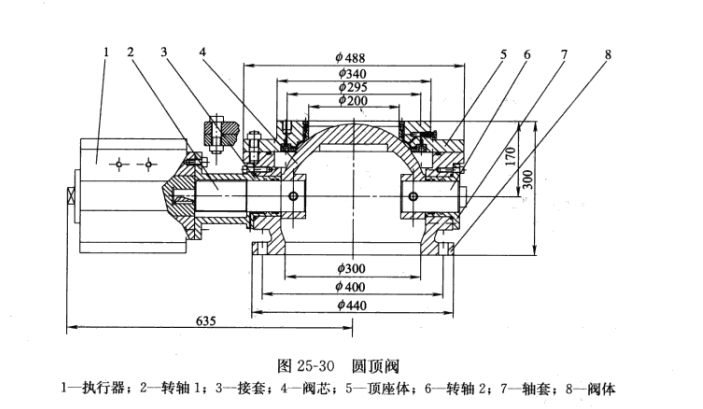

圆顶阀(图2530)的旋转阀芯是一种以半球体作阀芯的球面圆顶，阀座采用压缩空气气封式密封圈。气封式圆顶阀通常采用气动，主要用在气固两相流管道上作关断或切换用。气封式圆顶阀在开关过程中，阀芯与橡胶密封圈之间保持有约3mm的间隙，使阀芯与橡胶密封圈可以以无接触的方式运动，目的是使阀芯与橡胶密封圈之间不产生摩擦，减少磨损，并且有效地降低了开关阀门的力矩，而且是在粉煤灰高温热膨胀时也不会发生卡滞现象，从而提高阀门密封性能和使用寿命。

①圆顶阀的部件

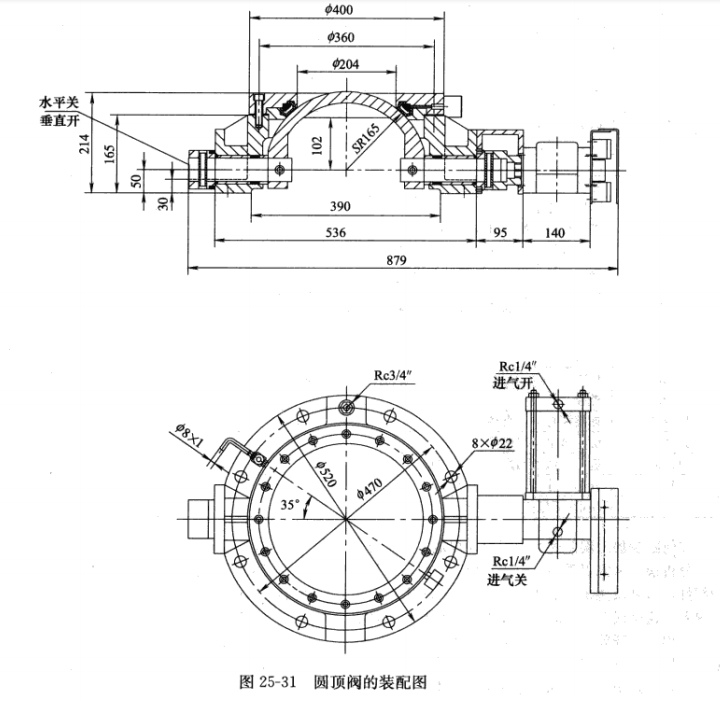

a。结构。图25-31所示为气力输送的关键部件圆顶阀的装配图，主要分为气动执行曲轴汽缸和圆顶阀两大部分。圆顶阀的上法兰与电除尘灰斗连接，下法兰与仓泵连接，并可在进料的阀体上安装料位计，避免在仓泵上打孔安装料位计，这对于铸造的T泵特别有效。

b。密封。由于是气囊式密封，所以阀芯与阀体之间的间隙调整很重要，一般为1mm左右，在装配和检修时法兰与阀体之间的密封垫片的厚度很重要，过厚漏气，过小卡死。另外，是转轴密封，由于系统压力一般小于0.5MPa，所以采用常见的Y形和O形圈组合密封。Y形主要针对轴向密封，O形主要针对周向密封。

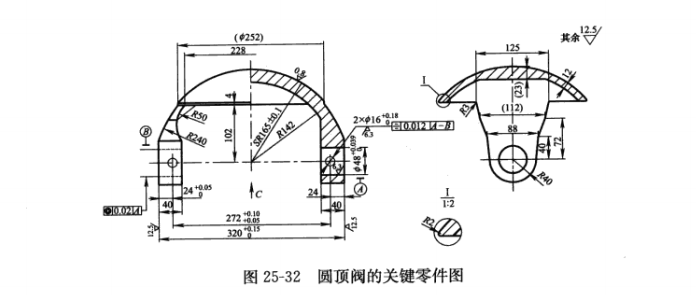

②圆顶阀的零件图半球阀芯是圆顶阀的关键零件，见图2532，也是的既作为灰的通道又频繁与密封橡胶圈周期接触的零件。它的设计、加工制造对整个阀的使用寿命特别重要，除了使用耐高温、耐腐蚀的CF8不锈钢以外，还要进行表面渗碳处理以便增加其表面硬度和耐磨性。加工误差和安装误差使阀芯与阀体圆周密封球带的径向间隙不均匀，将带来严重后果。如密封圈的半边或局部漏气，这样漏气处会带走灰粒，灰料像磨料一样在很短时间内会磨穿密封圈，磨坏半球阀芯，使进料阀不能正常工作，从而影响整个气力传输系统。
