美制螺纹常用紧固件

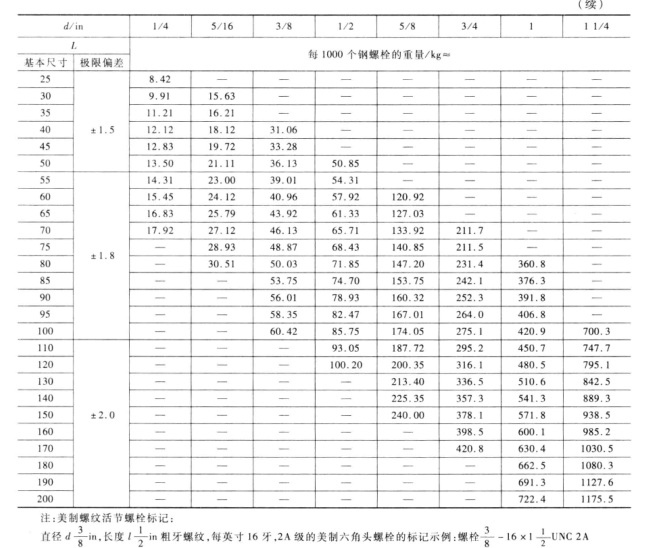

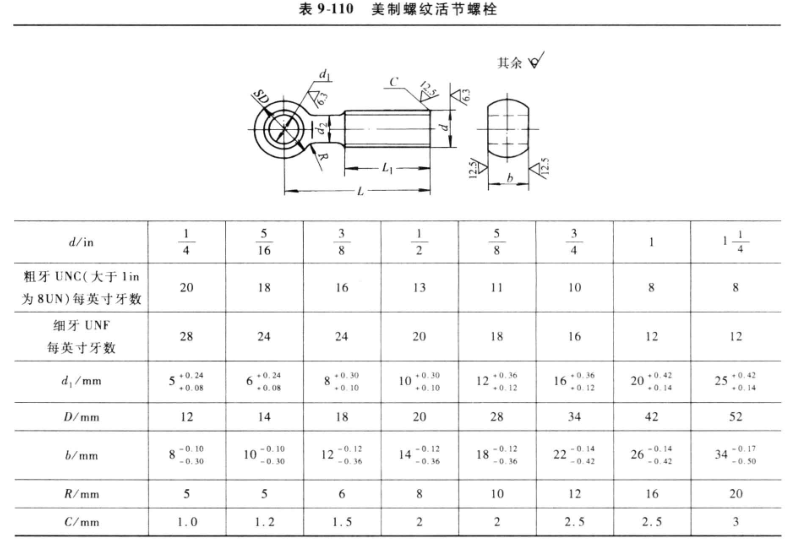

螺栓、活节螺栓、美制螺纹活节螺栓的结构及基本尺寸见表9-110

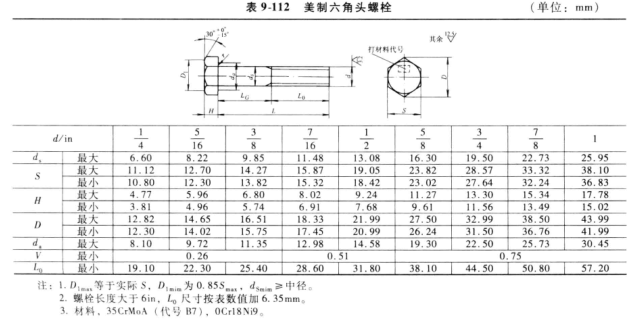

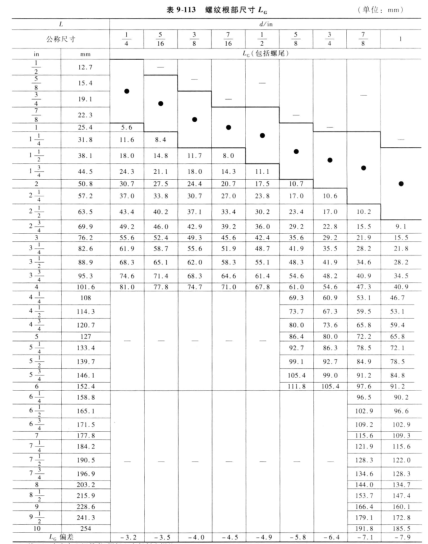

美制螺纹六角头螺栓的结构及基本尺寸见表9-112，螺栓的根部尺寸L。见表9-113。

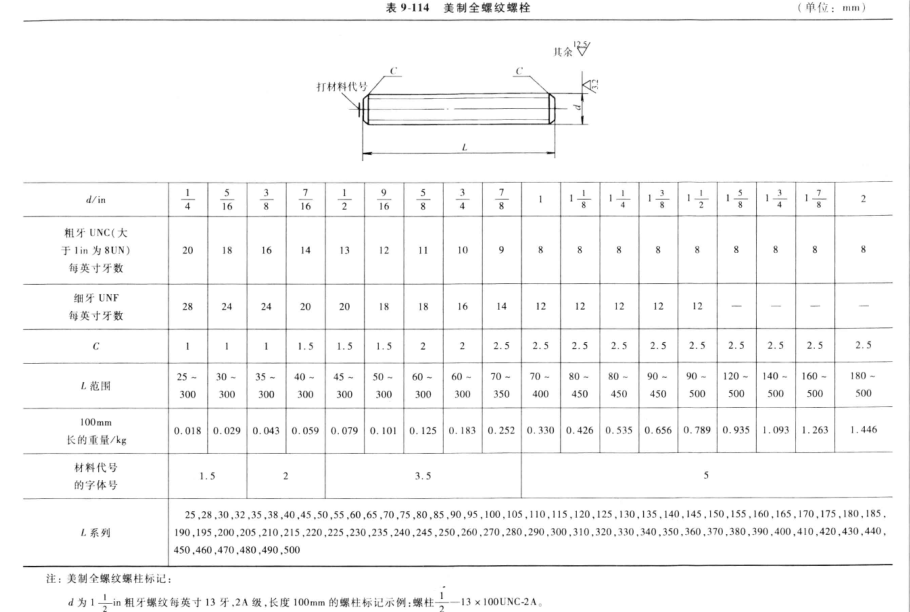

螺柱美制全螺纹螺柱的结构及基本尺寸见表9-114

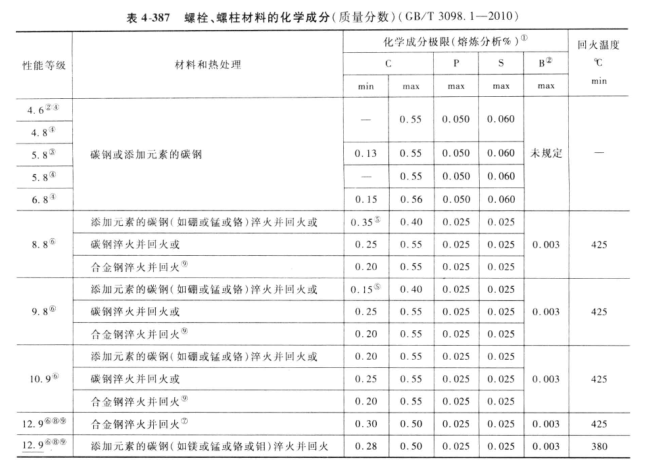

螺栓螺柱材料的化学成分（质量分数）表

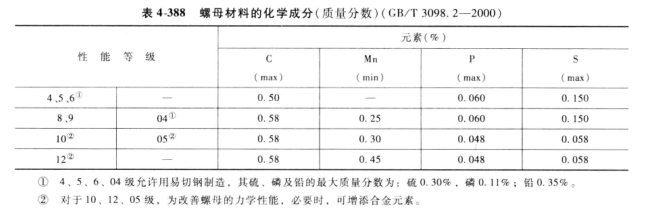

螺母材料化学成分（质量分数）表

①有争议时，实施成品分析

②硼的含量可达0.005%，非有效硼由添加钛和/或铝控制

③对4.6和5.6级冷镦紧固件，为保证达到要求的塑性和韧性，可能需要对其冷用线材或冷缴紧固件产品进行热处理

④这些性能等级允许采用易切钢制造，其硫、磷和铅的大含量为：硫0.34%；0.11%；铅0.35%

⑤对含碳量低于0.25%的添加耀的碳钢，其锰的低含量分别为:8.8级为0.6%；9.8级和10.9级为0.7%。

⑥对这些性能等级用的材料，应有足够的溶透性，以确保紧固件螺纹截面的芯部在“淬硬”状态、回火前获得约90%的马

⑦这些合金钢至少应含有下列的一种元素，其小含量分别为：铬0.30%；镍0.30%：钥0.20%；钒0.10%。当含有二

或四种复合的合金成分时，合金元素的含量不能少于单个合金元素含量总和的70%

8对12.9/12.9级表面不允许有金相能测出的白色磷化物案集层。去除磷化物聚集层应在热处理前进行

⑨当考虑使用12.9/12.9级，应谨慎从事，紧固件制造者的能力、服役条件和扳拧方法都应仔细考虑。除表面处理外，使

用环境也可能造成紧固件的应力腐蚀开裂
