法兰螺丝孔距基础样板尺寸表和基础参数

分享到:
点击次数:2524 更新时间:2022年11月30日09:50:05 打印此页 关闭

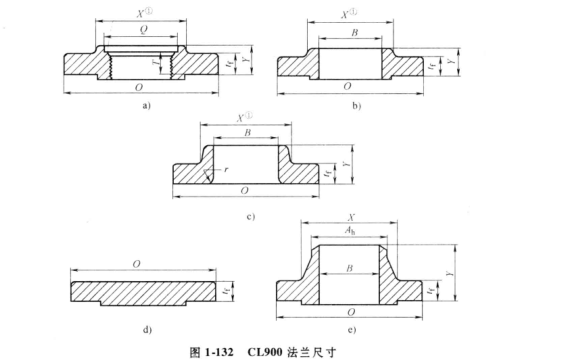

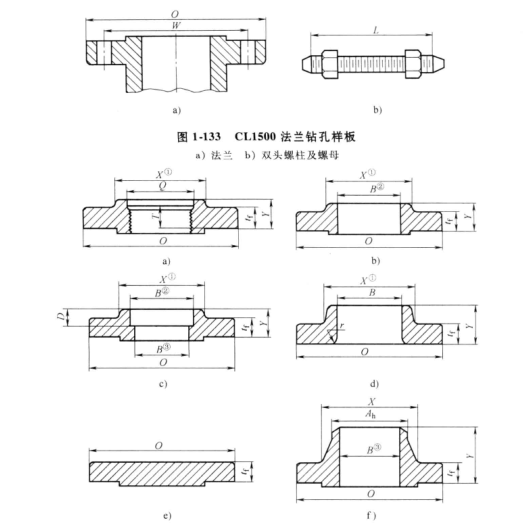

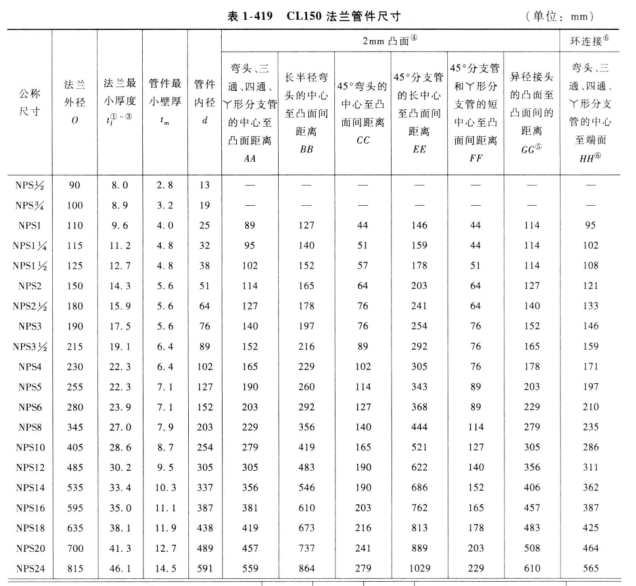

①表1419中规格小于等于NPS3%的松套法兰的小厚度稍大于管件的法兰厚度,管件的法兰由于与本体一起浇铸而得到了加强。

②当这些管件要求平面法兰时,可提供法兰厚度t1+2mm的全厚度的法兰或去除突面高度的法兰。

③图示的法兰尺寸通常带有2mm凸面(松套法兰除外);对于其他密封面的要求如图1-119所示

④异径管件所有孔口的中心至接触面或中心至法兰面的尺寸,应与大孔口的等径管相同。异径接头及偏心异径接头所有组合情况的接触面至接触面或法兰面至法兰面尺寸,应与较大孔口尺寸相同。

⑤异径和偏心异径接头的接触面至接触面和端面至端面的尺寸见注④。

⑥这些尺寸仅适用于等径管件。对于异径管件的中心至端面的尺寸或异径接头的端面至端面尺寸,使用大孔口的2mm凸面(法兰面)中心至接触面或接触面至接触面的尺寸,并对每个带有环连接槽的法兰增加适当厚度。环连接面的尺寸见表1416

⑦底座尺寸适用于所有规格的等径和异径管件

⑧对于异径管件底座的尺寸和中心至端面的尺寸由管件的大孔口的规格来决定。对于异径带底座的弯头,用户应提出底座是对着大孔口还是小孔口。

⑨除非另有规定,底座应为平面,且中心至底座尺寸R应为加工后的尺寸。

⑩根据制造厂的选择,底座可以整体浇铸或作为焊接件焊上

①这些管件的底座仅用于承受压力,而不用作固定器或承受拉力或剪力。
