机械型蒸汽疏水阀是利用蒸汽和凝结水的密度差原理研制的。作为蒸汽疏水阀内的流体介质—蒸汽与凝结水，由于气体和液体的密度相差很大，其浮力也大不一样。通过这一原理，使浮子动作来启闭阀门，这种具有排除凝结水结构的阀门即为机械型疏水阀。机械型蒸汽疏水阀，其动作原理是基于流体浮力的纯力学原理。其容量是根据蒸汽压力(动作压力)和阀口面积来确定的。该型疏水阀噪声小，凝结水排除快，外形较其他类型的疏水阀要大，需水平安装，适用于大排水量。阀的允许背压度不低于80%。
(1)杠杆浮球式

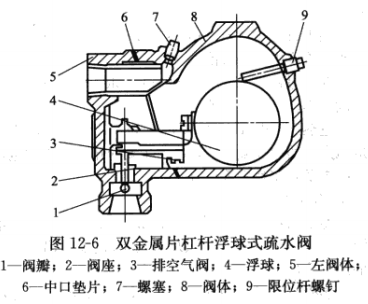

杠杆浮球式疏水式阀(图126)结构较为复杂，灵敏度稍低，连续排水，漏汽量小。分为具有自动排
气功能和不具有自动排气功能两种，当选用不具有自动排气功能的杠杆浮球式疏水阀时，需选用附加热静
力型排气阀或设置手动放空阀，能适应负荷的变化，可自动调节排水量，但抗水击和抗污垢能力差。
(2)自由浮球式
自由浮球式疏水阀(图129)的活动部件是一只空心的不锈钢球，结构简单，灵敏度高，能连续排水，漏汽量小。分为具有自动排气功能与不具有自动排气功能的两种，当选用后者时，需选用附加热静力型排气阀或设置手动放空阀。最大工作压力为9.0MPa，背压率大于85%，抗水击、抗污垢能力差，动作迟缓，但有规律，性能稳定、可靠。内部只有一个活动部件(精细研磨的不锈钢空心浮球)，既是浮子又是启闭件，无易损零件，使用寿命很长。自由浮球式疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏，节能效果好。最小工作压力0.0MPa，从0.01MPa至最高使用压力范围之内不受温度和工作压力波动的影响，连续排水。能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使加热设备达到最佳换热效率，是生产工艺加热设备最理想的疏水阀之一。
(3)倒吊浮桶式

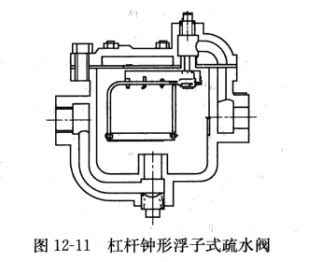

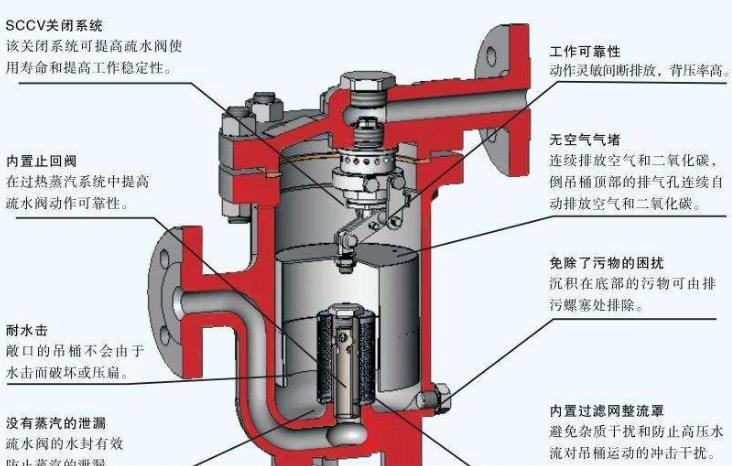

倒吊浮桶式(钟形浮子式)疏水阀(图1211)间歇排放凝结水，漏汽率为2%~3%，可排空气，额定工作压力范围小于1.6MPa，使用条件可以自动适应。允许背压度为80%，但进出口压差不能小于0.05MPa。动作迟缓，有规律性，性能稳定、可靠。工作压力必须与浮筒的体积、重量相适应，阀结构较复杂，阀座及销钉尖易磨损，使用前应充水。当装置刚启动时，管道内的空气和低温凝结水进入疏水阀内，倒吊桶靠自身重量下坠，倒吊桶连接杠杆带动阀芯开启阀门，空气和低温凝结水迅速排出。当蒸汽进入倒吊桶内，倒吊桶的蒸汽产生向上浮力，倒吊桶上升连接杠杆带动阀芯关闭阀门。倒吊桶上开有一小孔，当一部分蒸汽从小孔排出，另一部分蒸汽产生凝结水，倒吊桶失去浮力，靠自身重量向下沉，倒吊桶连接杠杆带动阀芯开启阀门，循环工作，间断排水。
(4)差压倒吊浮桶式

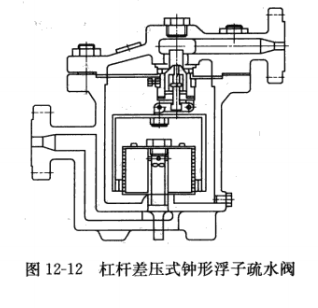

差压倒吊浮桶式疏水阀(图12-12)采用了“自动关阀、自动定心和自动落座阀芯”的关闭系统，寿命长，动作灵活，阻汽排水性能好，自动排除空气，与同类疏水阀相比，体积小、排量大、强度好且耐水击。采用双重关闭方式，使操作振动小，主副阀动作平稳，克服了撞击磨损的缺点。疏水阀的钟形浮子通过杠杆拉动其上的副阀，杠杆的右端用销轴与吊杆铰链连接，吊杆的上端用销钉连接在调位环上，松开调位环左边螺钉可调节浮子在阀体内的中心位置。
(5)半浮球式
自由半浮球式疏水阀(图12-13)只有一个半浮球式的球桶为活动部件，开口朝下，球桶既是启闭件，又是密封件。整个球面都可为密封，使用寿命很长，能抗水锤，没有易损件，无故障，经久耐用，无蒸汽泄漏。背压率大于80%，能排饱和温度凝结水，最小过冷度为0℃，加热设备里不存水，能使用加热设备达到最佳换热效率。当装置刚启动时，管道内的空气和低温凝结水经过发射管进入疏水阀内，阀内的双金属片排空元件把球桶弹开，阀门开启，空气和低温凝结水迅速排出。当蒸汽进入球桶内，球桶产生向上浮力，同时阀内的温度升高，双金属片排空元件收缩，球桶漂向阀口，阀门关闭。当球桶内的蒸汽变成凝结水，球桶失去浮力往下沉，阀门开启，凝结水迅速排出。当蒸汽再进入球桶之内，阀门再关闭，如此循环往复工作。
(6)泵式疏水阀
蒸汽设备上使用的特殊疏水阀是泵式疏水阀，因为它兼备泵的功能而得名。当蒸汽设备上使用的蒸汽疏水阀不能排除设备内部的凝结水时，或者是向不可能输送凝结水的特殊场合输送凝结水时，可以用泵式疏水阀。泵式疏水阀阀瓣的切换是靠浮子的沉浮实现的浮子的升降主要有两种形式，即吊桶型和浮球型。下面以浮球式为例对其工作原理加以说明。首先打开操作用气体给气管的进气阀，操作用气体流入操作装置，操作用气体(可以是高压蒸汽或者压缩空气)的压力压缩波纹管，给气阀关闭，排气阀打开，接着打开疏水阀的入口阀(球形蝶阀)，凝结水自然流下，通过进口止回阀流入阀体内，残存的气体甲随着阀体内的水面上升，由排气阀排到外部，同时气体乙也通过空气阀与气体甲一起排到外部，随着水面上升，浮子上浮，推上开关杆，打开球阀，操作用气体输入波纹管内，波纹管内的压力一旦上升，排气阀关闭，给气阀打开，操作用气体导入阀体，压力开始上升，阀体内的压力上升，凝结水经出口处的止回阀压送到外部，并输送到高处的凝结水回收管里，凝结水排出后，阀体内的水位从浮子箱的下端降下来时，浮子箱内的凝结水向下流到阀体内，浮子随之下降，关闭球阀，于是停止向波纹管内补充操作用气体，波纹管内的压力，通过阀孔排气而降压，波纹管收缩。然后自动重复以上的动作，有类似于泵的功能。
